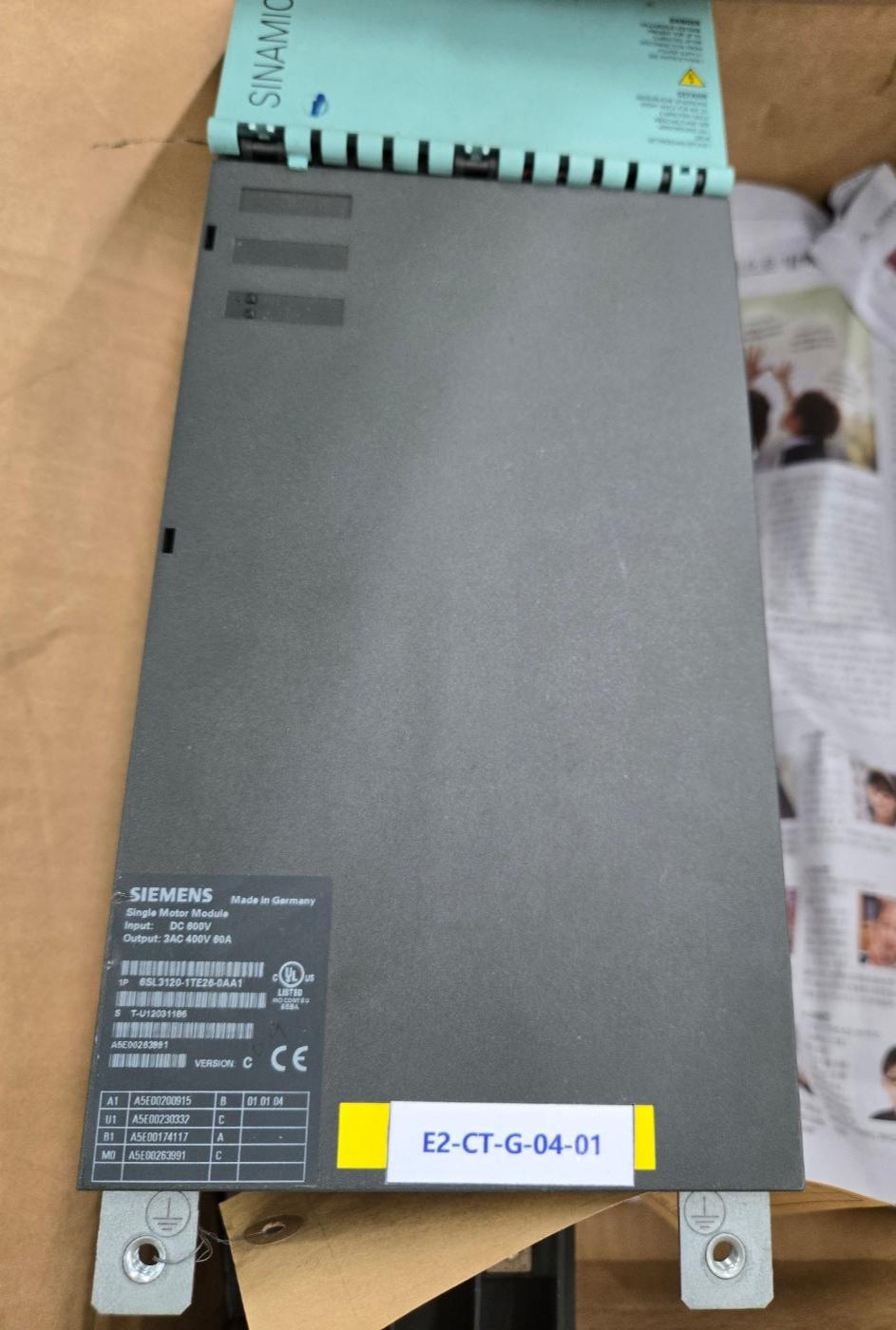

SIEMENS 6SL3120-1TE26-0AA1

작 성 일	2025.     4   .   17
제 조 사	SIEMENS
모델명	6SL3120-1TE26-0AA1
규     격
S / N
고장증상	작동불량
수리내역

산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















📦 입고 시 상태

• 모터 구동 불가 / Fault 발생
• 증상 발생 시점: 기동 후 수 초 내 과전류 오류 발생
• 외관 상태 양호하나 작동 불능





■ 점검 결과

점검 항목상태 및 내용

전력 회로 검사	IGBT 모듈 단락 흔적 없음, 저항 측정 기준 정상 범위
캐패시터/서지 필터	정전 후 충전 지연 발생 → 캐패시터 일부 용량 저하 추정
냉각팬 작동 상태	미작동 (팬 내부 회전 고착)
제어 회로 통신 상태	DRIVE-CLiQ 연결 시 통신 시도 후 오류 코드 F30003 발생 (DC Link 오류)
진단 메시지 (LED)	RED LED 지속 점등 (Fault 상태)







■ 수리 내역

• 내부 캐패시터(2EA) 교체 (330µF, 900V)
• 냉각 팬 모듈 교체
• 내부 먼지 및 냉각 통로 클리닝
• 제어보드 및 전력 보드 연결부 재연결 및 점검







■ 수리 결과

항목결과

통신 상태	정상, DRIVE-CLiQ 연결 완료
전원 인가 시 상태	정상 부팅, 경고/오류 없음
냉각팬 작동	정상 작동, 온도 상승 없음
부하 테스트	80A 부하 시 30분 이상 연속 운전 통과







🧾 보증 기간

• ３개월



















---
