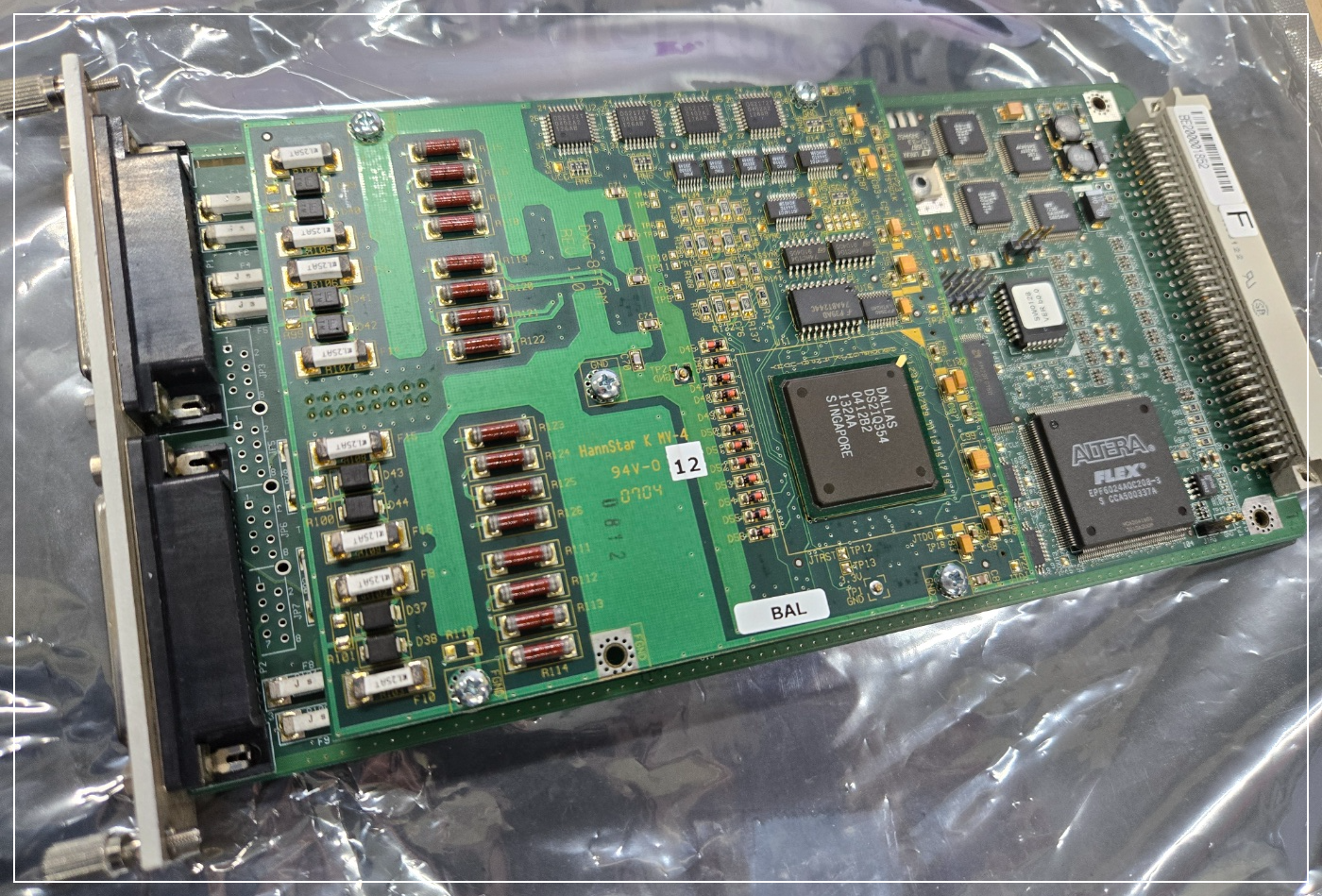

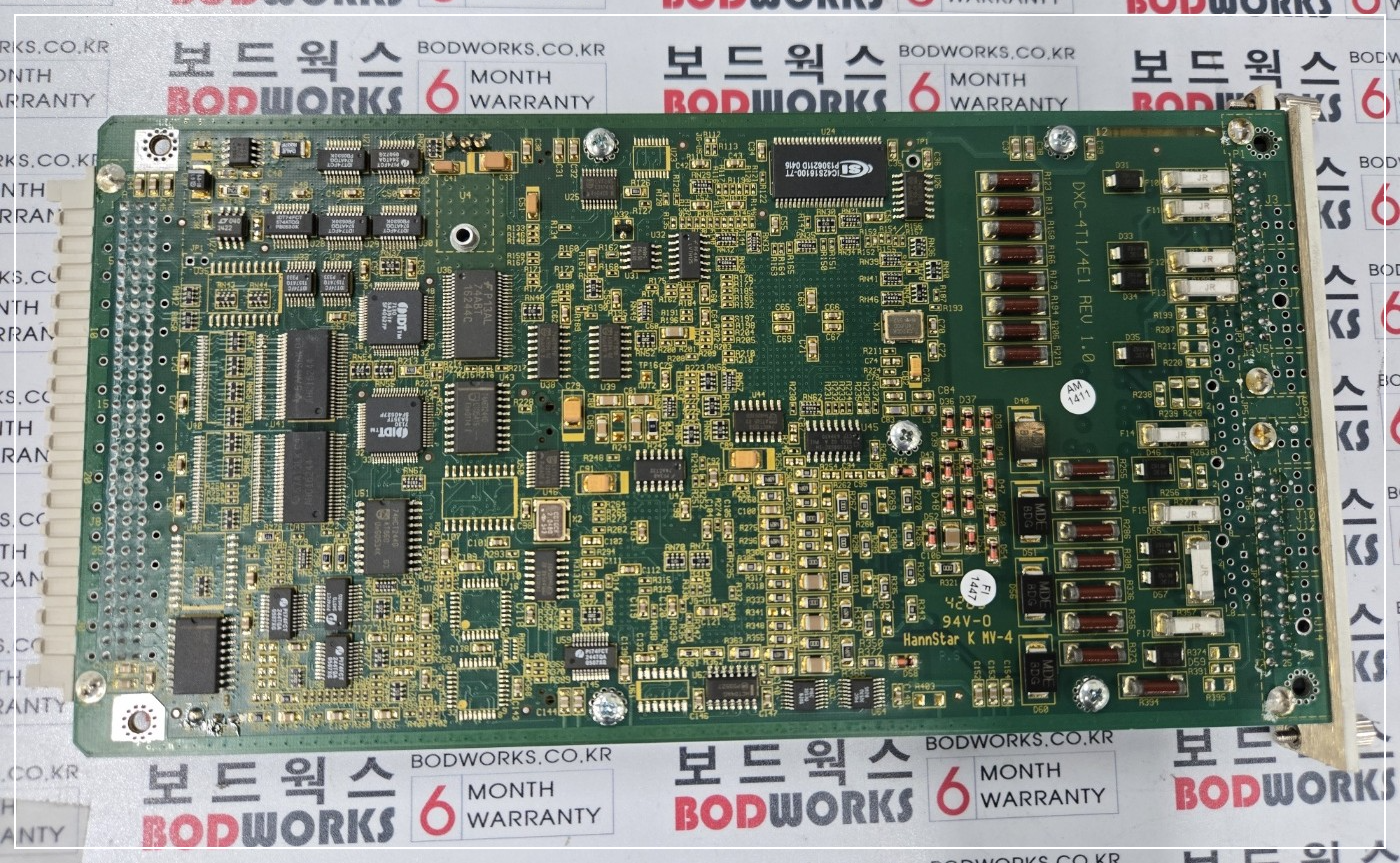

DXC-4T1/4E1 , DXC-8FRAM

작 성 일	2025.     9  .   25 .
제 조 사
모델명	DXC-4T1/4E1 , DXC-8FRAM
고장증상	작동불량
수리내역



산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태



• 모듈 장착 후 시스템 미인식
• 포트 상태 불량 발생









⁕ 점검 내역

• 외관 점검
  • 커넥터 및 핀 단자 오염.훼손 없음
  • 일부 납땜부 산화 및 열화 흔적 발견
• 기본 전원 점검
  • 전원 입력 정상 확인
  • 전원 레귤레이터 출력 일부 불안정
• 부품 점검

  • Dallas 칩 주변 콘덴서 일부 누설 전류 발생
  • 통신 포트 보호 소자(TVS 다이오드) 일부 열화 확인
• 펌웨어/데이터 확인
  • EEPROM 및 RAM 데이터 손상 없음
  • CPU-메모리 간 버스 신호 일부 노이즈 발생









⁕ 수리 내역

• 전원부 콘덴서 전량 교체 (저ESR 타입으로 대체)
• 손상된 보호 소자 교체
• FPGA 및 주변 IC 납땜 재생(Re-soldering)
• 전원 라인 및 데이터 신호 안정화 확인









⁕ 수리 결과

• 전원 인가 시 정상 부팅 및 LED 인디케이터 점등 확인
• DXC-4T1/4E1, DXC-8FRAM 모두 장비에서 인식 정상
• 통신 포트 Loop-back 및 전송 시험 정상
• 24시간 번인 테스트 통과









⁕ 보증 기간

• 3개월



















---
