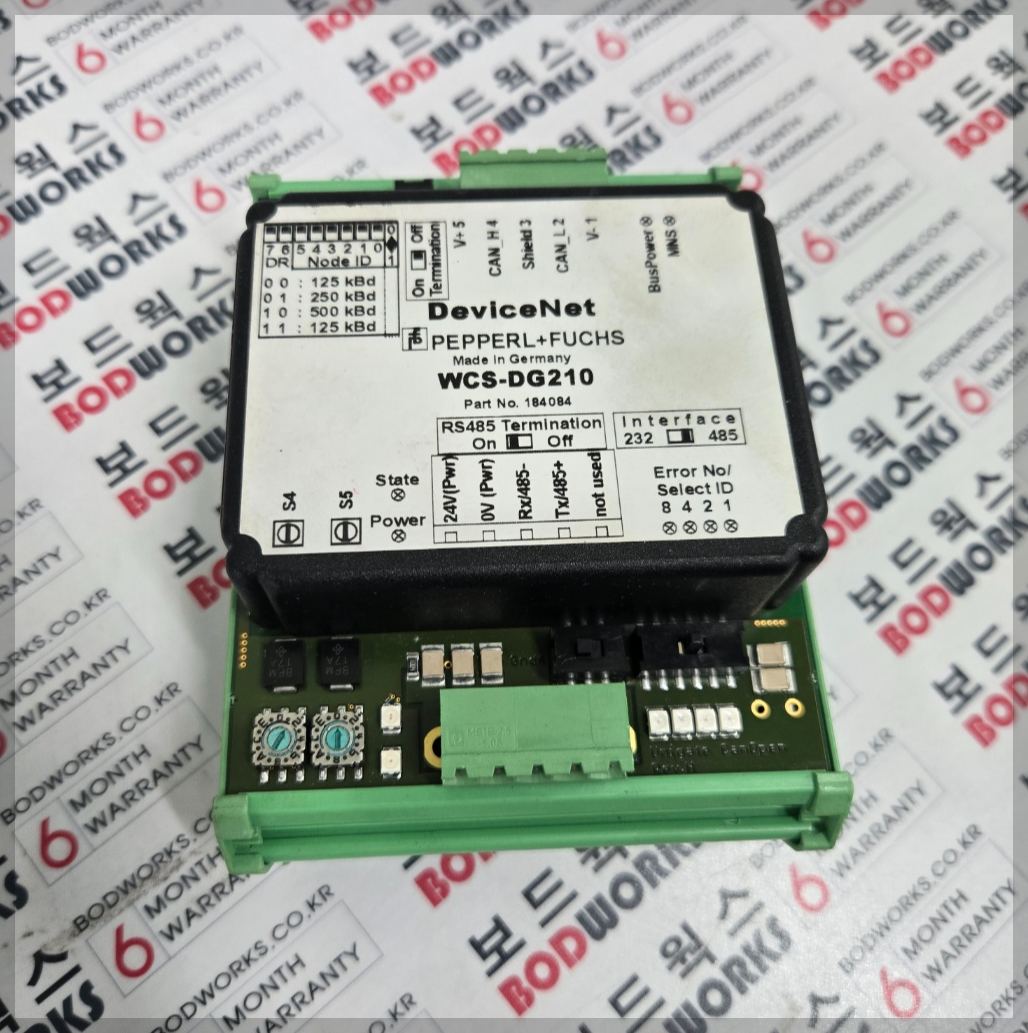

WCS-DG210

작 성 일	2025.     4   .   22
제 조 사	PEPPERL+FUCHS
모델명	WCS-DG210
S / N	32341009
고장증상	작동불량
수리내역	설명 참조



산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕  입고 시 상태

• 장비와 통신 불가 (PLC에서 인식 안됨)
• 전면 LED 점등 안됨 (Power, Bus 상태 무반응)
• RS-485 통신 테스트 실패
• 외관상 손상 없음, 하단 단자 연결부 양호







⁕  점검  결과

항    목	결      과
전원 회로	24V 입력 정상이나 내부 변환 회로 무출력
통신 회로	RS-485 라인에서 회로적 쇼트 발생 확인 (저항값 0Ω)
마이크로컨트롤러	전원 공급 불가로 동작 불능
내부 커넥터 및 납땜 상태	일부 납땜 불량 및 접촉 불량 발견 (리워크 필요)
내부 부품 (LDO, TVS 등)	정전기 보호용 TVS 다이오드 불량







⁕  수리 내역

• 전원부 LDO 레귤레이터 및 필터 커패시터 교체
• TVS 다이오드 (RS-485 회로 보호용) 교체
• 쇼트 발생 구간 리워크 및 회로 세척
• 통신라인 재납땜 및 접촉 개선 처리
• 전원 투입 후 정상 동작 확인 (Power LED 점등)
• DeviceNet 및 RS-485 통신 테스트 → 정상 인식됨







⁕  수리 결과

항    목	결      과
전원 공급	정상 (24V DC)
통신 기능	RS-485 및 DeviceNet 모두 정상 작동
LED 표시 상태	Power / Status LED 정상 점등
외관 상태	청소 완료 및 단자 점검 완료







⁕  보증 기간

• 3개월



















---
