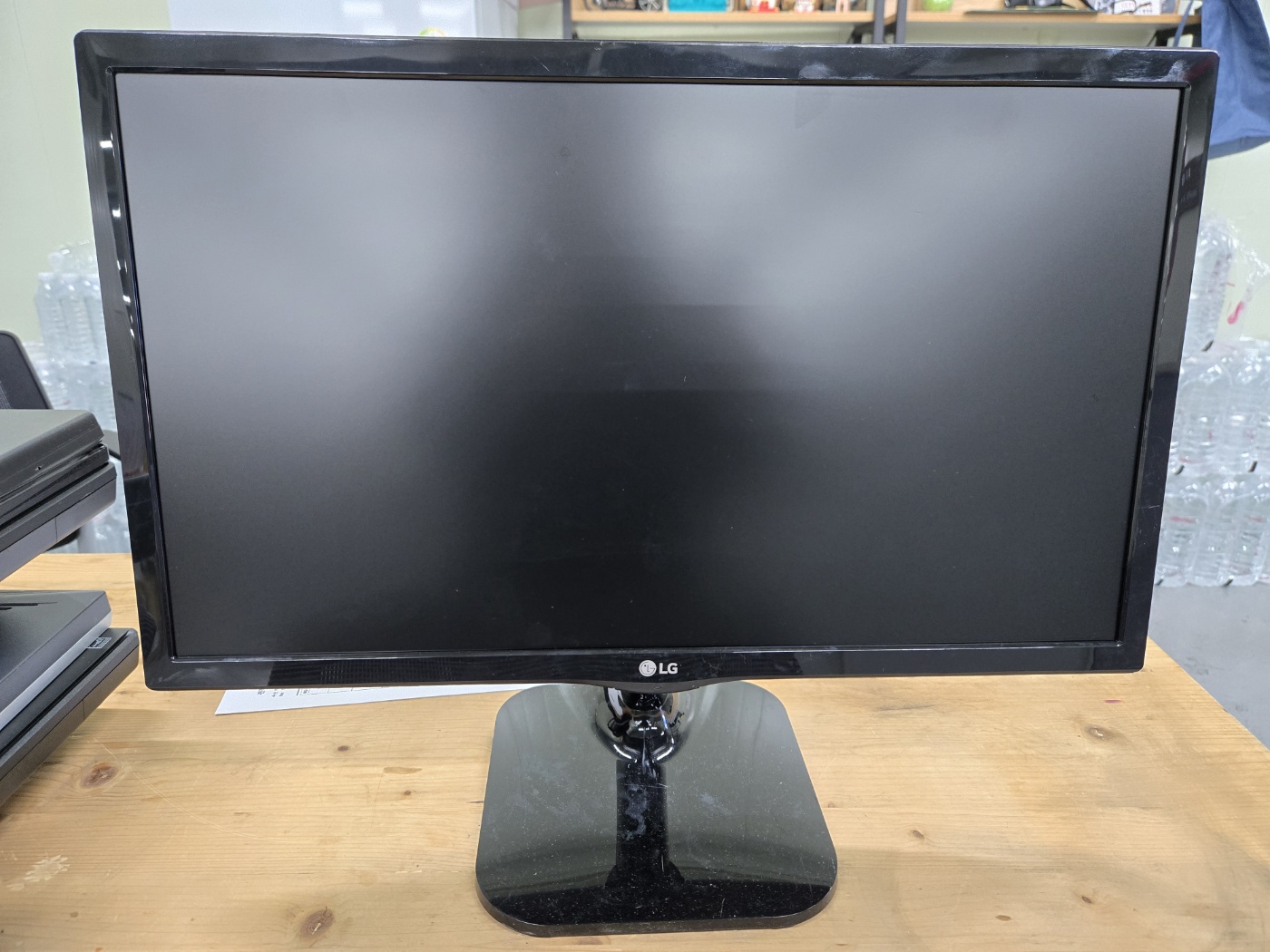

LED모니터 22M47D

작 성 일	2025.     5  .   13
제 조 사	LG전자㈜
모 델 명	22M47D
규     격
S / N
고장증상	전원 불량
수리내역



산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕  입고 시 상태

• 전원 인가 시 LED 점등 없음
• 화면 출력 없음 (완전 무반응)
• 외부 어댑터 교체 테스트에서도 동작 안됨
• 외관 양호 (받침대 및 테두리 약간의 먼지 있음)



⁕  점검 결과



항    목	결    과
전원부 회로	PWM IC 불량 및 퓨즈 단선 확인됨
메인보드	신호처리 회로 정상이지만 12V 라인 공급 안됨
LED 백라이트 회로	이상 없음
OSD 버튼부	물리적 상태 양호, 동작 확인 불가 (전원 불량으로 인한)





⁕  수리 내역

• 파워보드 내 퓨즈(F101) 교체
• PWM 제어 IC (e.g., OB2263) 교체
• 일부 커패시터 열화된 부품 교체 (100uF/25V 2EA)
• 외부 전원 재연결 후 LED 점등 및 화면 출력 정상 확인







⁕  수리 후 상태



항    목	결    과
화면 출력	정상 출력됨
밝기 및 색상	균일함
기능 버튼 작동 여부	전부 정상 작동
외관 상태	양호 (청소 완료)







⁕  보증 기간

• 3개월







---





LG 22M47D-P는 22인치 크기의 Full HD 해상도(1920x1080)를 지원하는 LED 백라이트 모니터입니다.  주로 사무용, 교육용, CCTV 모니터링 등 다양한 환경에서 활용됩니다.





⁕ 주요 사양

• 패널 종류 : TN (Twisted Nematic)
• 해상도 : Full HD (1920x1080)
• 밝기 : 250 cd/m²
• 명암비 : 1,000:1 (일반), 5,000,000:1 (동적)
• 응답 시간 : 5ms (그레이 투 그레이)
• 시야각 : 수평 170°, 수직 160°
• 색상 지원 : 16.7백만 색상
• 입력 포트 : D-Sub (VGA), DVI-D
• VESA 장착 : 75 x 75 mm 지원
• 전력 소비 : 일반 사용 시 23W, 대기 시 0.3W



















---
