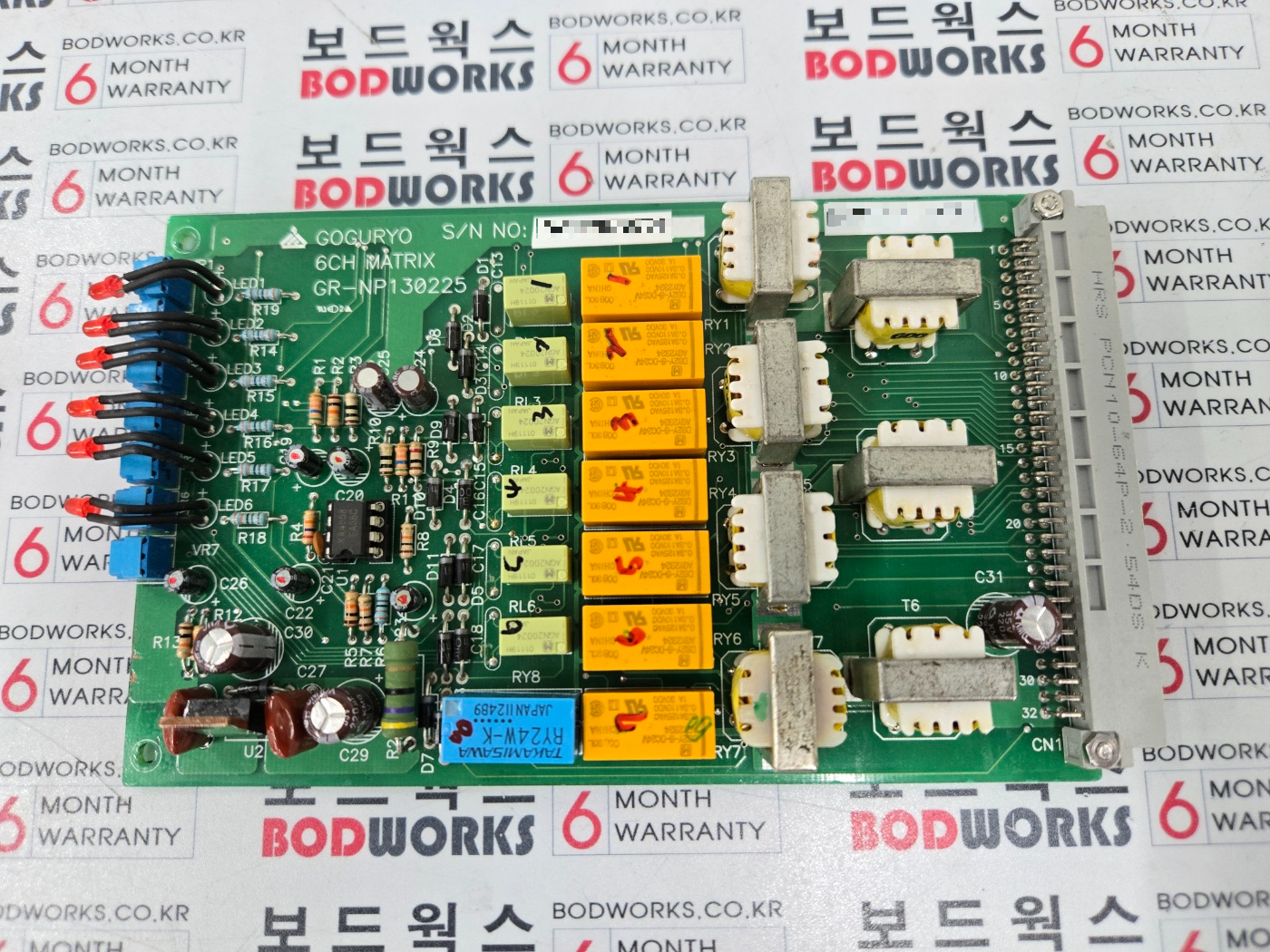

6CH MATRIX 메트릭스 카드

작 성 일	2025.    7.      7.
제 조 사	대구도시철도공사
모 델 명	6CH MATRIX 메트릭스 카드
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------



















⁕ 입고 시 상태



• CH3, CH5 릴레이 동작 불능
• 신호 입력 시 일부 채널 LED 점등 미동작
• 출력 라인 전압 정상이나 신호 전송 불안정







⁕ 수리 내역

1차 진단	CH3, CH5 릴레이 트리거 미동작 확인 / 신호 IC 이상 없음
부품 교체	릴레이(RY3, RY5) 2EA 교체 LED 및 저항부 회로 재정비 출력 커넥터 단자 납땜 크랙 부분 보수 커패시터 2종 (C35, C21) 교체 | | 리워크 작업 | R4 주변 IC(14핀 OP AMP) 리플로우 진행 입력/출력 커넥터 세척 및 핀 정렬 |









⁕ 수리 결과



• 6CH 모두 릴레이 및 LED 정상 동작 확인
• 신호 매트릭스 전환 속도 안정화
• 기능 시험 및 실장 장비 테스트 환경에서 정상 구동 확인







⁕ 보증 기간

• 3개월





















---
