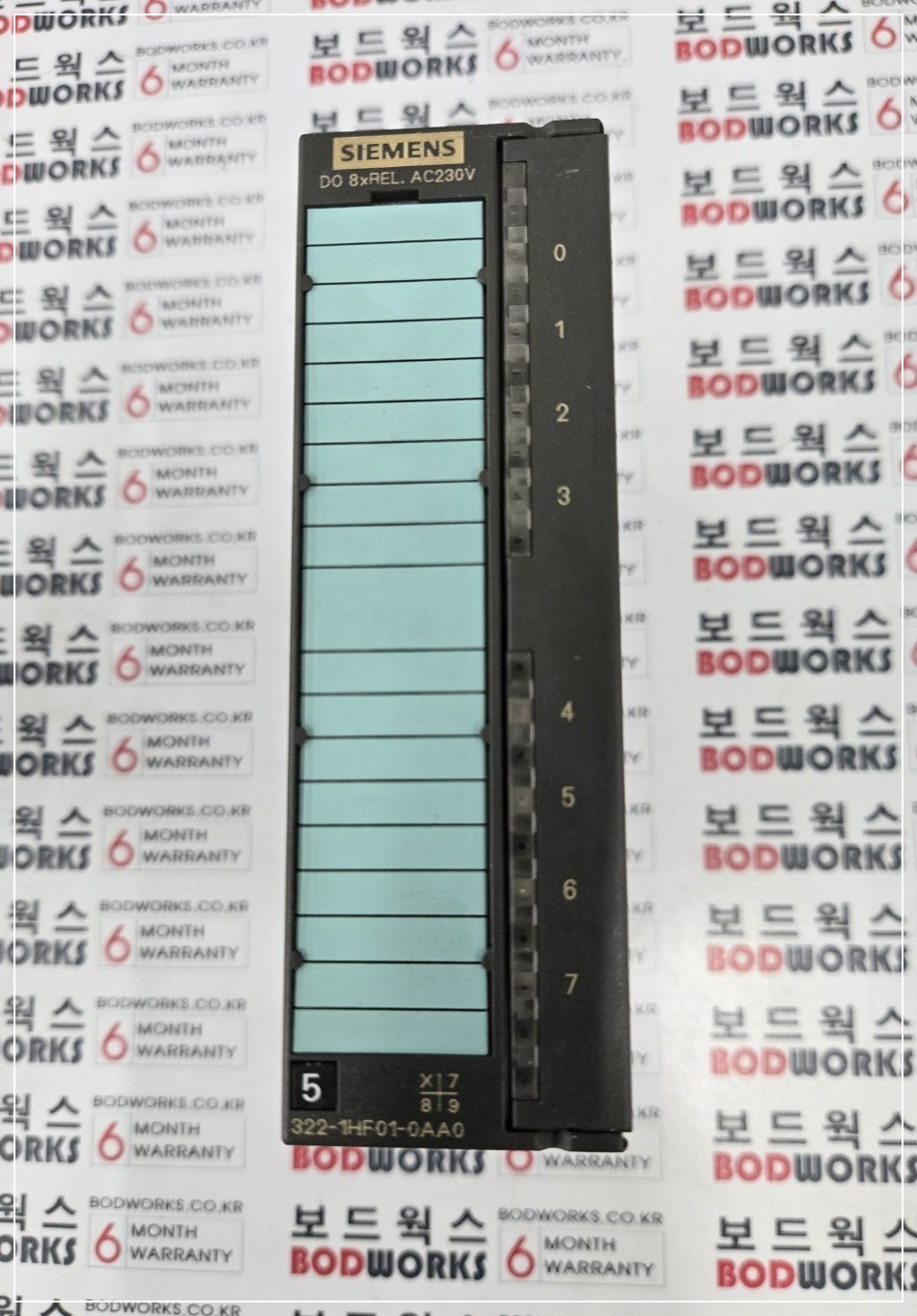

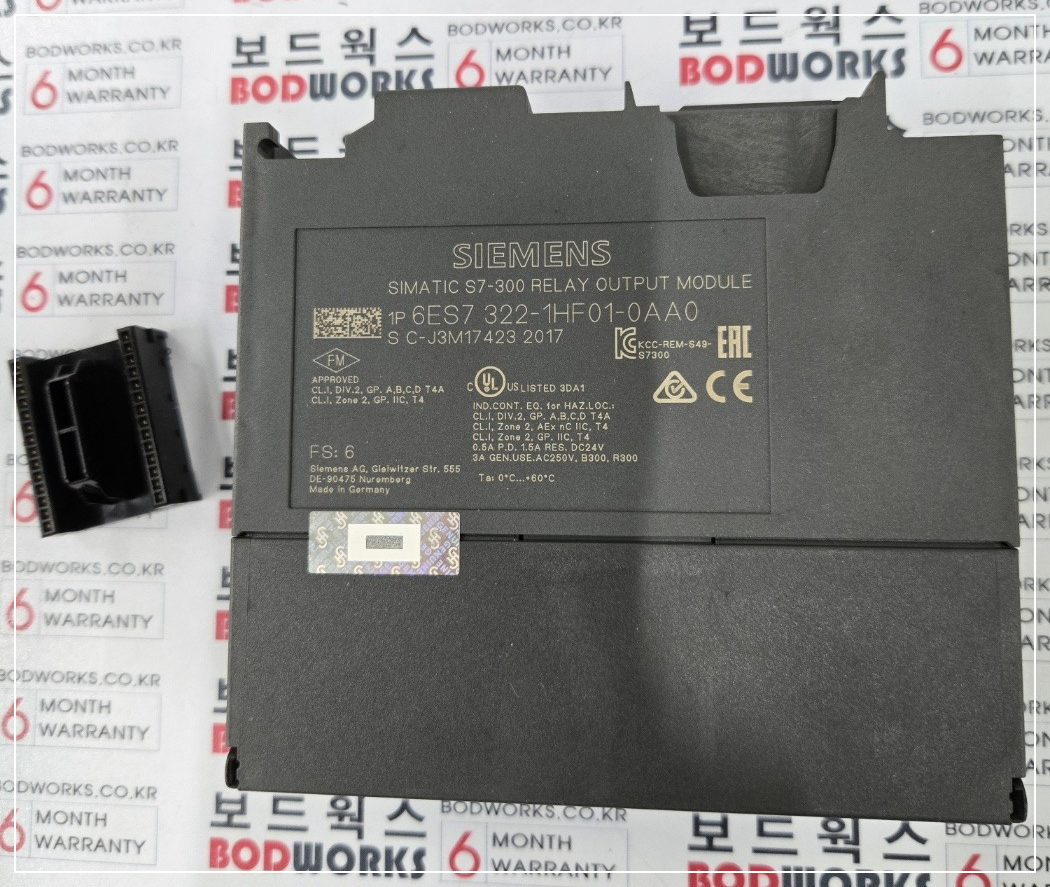

SIEMENS PLC 6ES7 322-1HF01-0AA0

작 성 일	2025.    7.      21.
제 조 사	SIEMENS
모 델 명	6ES7 322-1HF01-0AA0
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------



















⁕ 입고 시 상태

• 출력 릴레이 일부 채널 동작 불능 (출력 신호 미발생)
• PLC 본체와 통신은 정상이나 채널 3, 6번 출력 실패
• 외부 AC230V 전원 인가 시 릴레이 반응 없음







⁕ 수리 내역

• 출력 릴레이 2개 불량 (3번, 6번) → 교체
• 출력 회로 트랜지스터 소자 1개 열화로 교체
• 출력 포트 및 터미널 정비 및 청소
• 릴레이 기판 납땜부 리플로우 처리
• 기능 점검용 시험 신호로 8채널 전부 테스트 진행







⁕ 수리 결과

• 8개 채널 전부 정상 릴레이 작동 확인
• 부하 연결 후 전압 인가 시 AC 출력 정상 분배
• 내부 온도 상승량 정상, 반복 동작 시 문제 없음
• PLC S7-300 본체와의 연동 통신 및 데이터 교환 정상









⁕ 보증 기간

• 3개월





















---
