| 작 성 일 | 2025. 8. 6. |
| 제 조 사 | HCTEST |

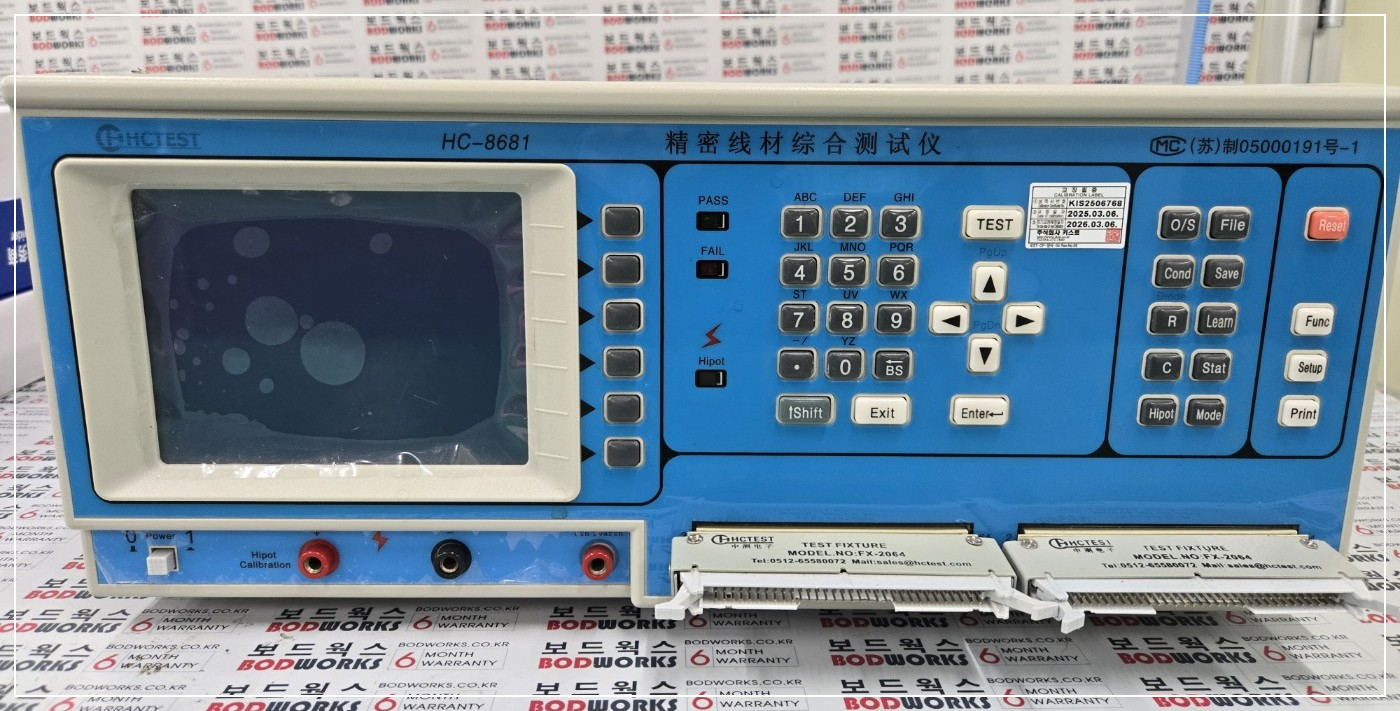

| 모 델 명 | HC-8681 |
| 고장증상 | 작동 불량 |
| 수리내역 | 설명 참조 |
산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]
※문의 010-4804-3258, 010-3812-5592
------------------------------------------------------------------------------------------------------------------------------------------------------------
※ 국산화 가능 유무
- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.
마지막으로 기존업체에서 부분 판매를 하지않고 일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.
- 군용 방산 제품 입찰 받고 진행했을 경우 가능
------------------------------------------------------------------------------------------------------------------------------------------------------------
⁕ 입고 시 상태
- 전원 인가 후 부팅 불능
- 화면 표시 없음 (디스플레이 무반응)
- 테스트 시작 버튼 무응답
⁕ 점검 내역
- 전원 스위치 On 시 내부 릴레이 작동음 없음
- 메인 보드에 전압 인가 불량
- 내부 고전압 모듈에서 이상 열 발생
- 디스플레이 회로 전원 미동작
⁕ 점검 결과
- 메인 SMPS 전원보드 - 입력단 커패시터 및 정류부 쇼트
- 고전압 발생 회로 - 하이포트 테스트 회로 모듈 열화 및 쇼트
- LCD 백라이트 회로 - 인버터 불량 (정상 전압 출력 안 됨)
- 테스트 키패드 - 일부 스위치 동작 불량 (오염, 접촉 불량)
⁕ 수리 내역
| 부품명 / 항 목 | 조치 내용 | |
| 1 | SMPS 커패시터/정류 다이오드 | 전체 교체 및 세척 |
| 2 | 고전압 발생 회로 모듈 | 고장 부품 교체 및 절연 처리 |
| 3 | LCD 인버터 모듈 | 신품 교체 |
| 4 | 키패드부 접점 | 접점 세척 및 일부 스위치 교환 |
| 5 | 전체 내부 먼지 및 열화 정리 | 방열 및 절연 처리 병행 |
⁕ 수리 결과
- 전원 인가 시 부팅 정상
- 디스플레이 및 조작부 정상 동작
- 저항 / 고전압 / 절연 / 연속성 테스트 기능 전부 정상 작동
- 테스트 결과값 출력 및 저장 기능 이상 없음
⁕ 보증 기간
- 3개월
