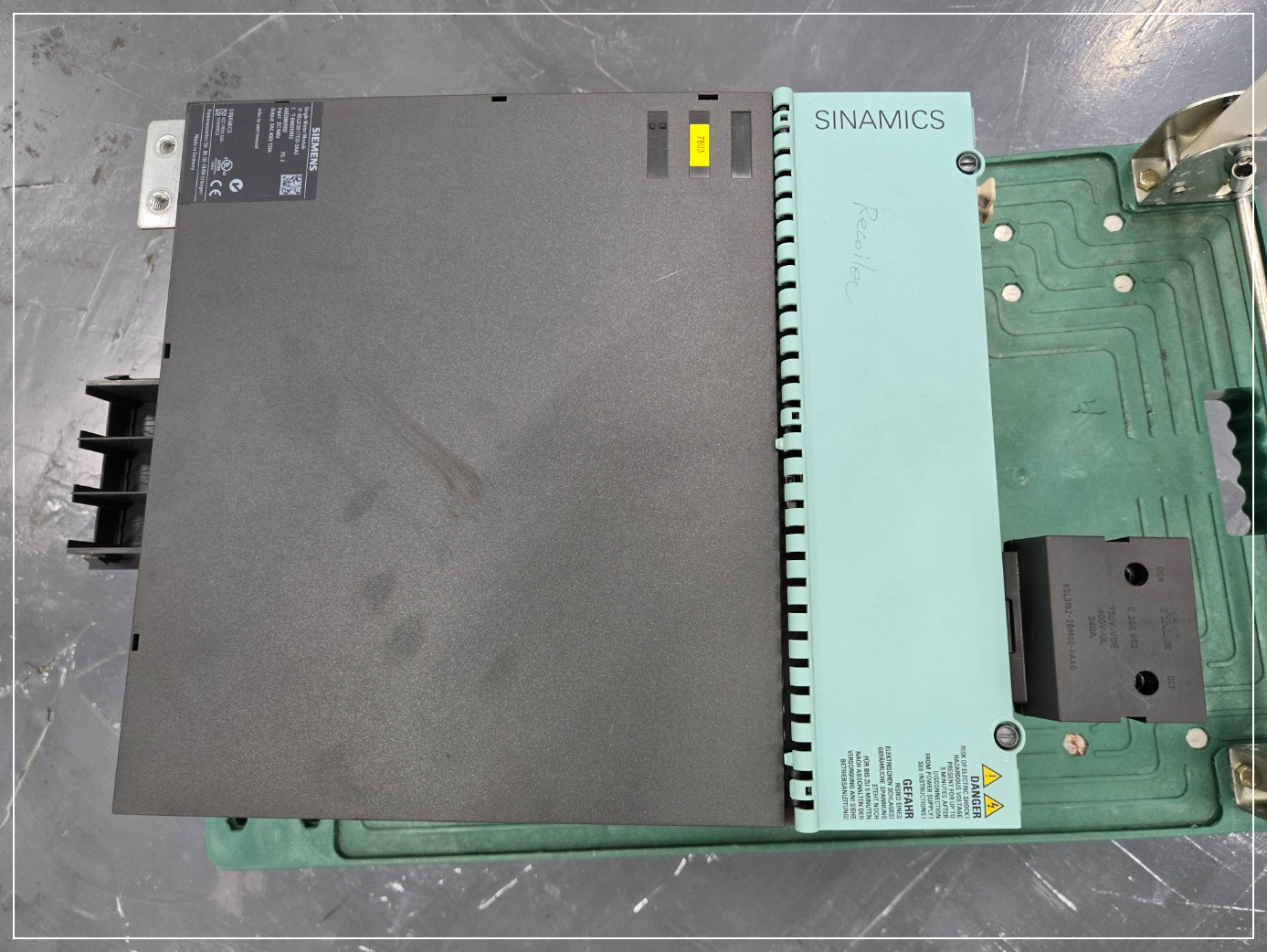

SIEMENS 6SL3120-1TE31-3AA3

작 성 일	2025.    9.      22.
제 조 사	SIEMENS

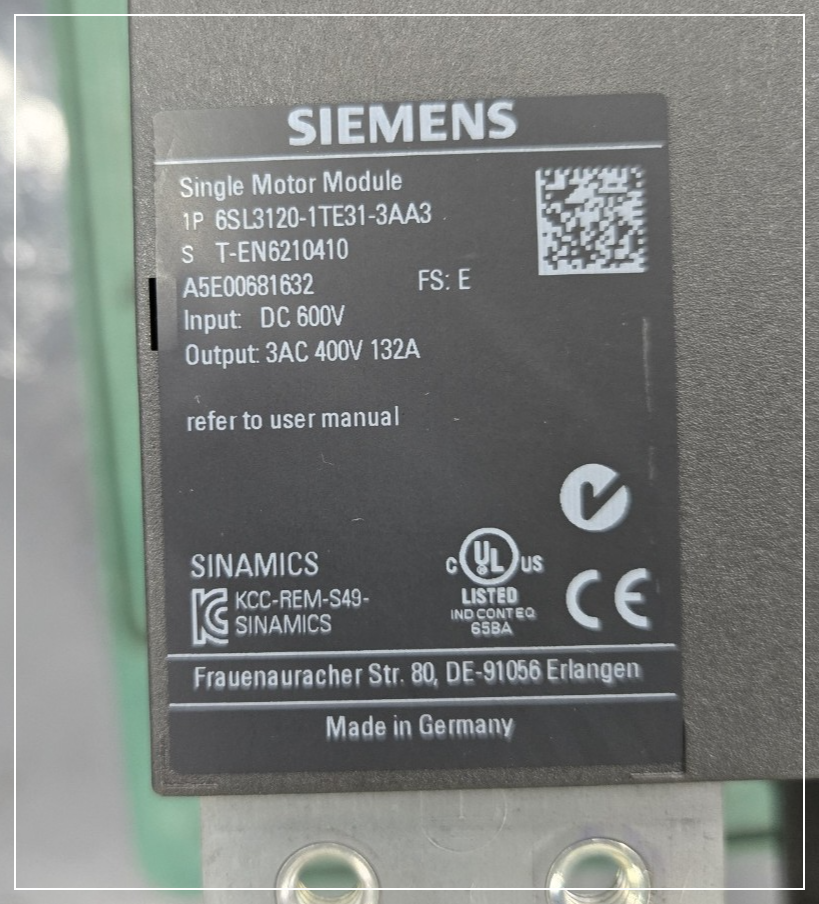

모 델 명	6SL3120-1TE31-3AA3
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------



















⁕ 입고 시 상태

• 전면부 및 냉각 팬부 먼지 및 이물 소량 부착 확인
• 전원 단자 및 출력 단자 접점 상태 양호
• 외부 물리적 파손 없음
• 전원 인가 시 모듈 기동 불량
• 상태 LED 점등 불량 (무반응 상태)
• 통신 포트 연결 시 제어 신호 인식 불가









⁕ 점검 내역

• 전원부 확인
  • DC 입력단 전압 인가 정상 확인
  • 내부 전원 회로에서 DC/DC 변환부 손상 발견
• IGBT 및 출력부 확인
  • IGBT 모듈 일부 소손 흔적 없음
  • 게이트 드라이브 회로 정상
• 제어보드/신호부 확인
  • DSP 제어보드 전원 불안정 발생 확인
  • 주변 레귤레이터 및 전원 IC 열화 확인









⁕ 수리 내역

• 전원 회로 손상 부품 교체 (DC/DC 컨버터 모듈, 레귤레이터 IC)
• 제어보드 전원부 커패시터 교체
• 전체 단자 및 방열판 청소 및 접점 정비
• 펌웨어 정상 구동 여부 점검 완료









⁕ 수리 결과

• 전원 인가 후 정상 부팅 확인
• 상태 LED 정상 점등 및 진단 코드 확인 완료
• 통신 및 모터 출력 시험 정상 동작
• 장시간 부하 시험(온도/출력) 결과 이상 없음









⁕ 보증 기간

• 3개월



















---
