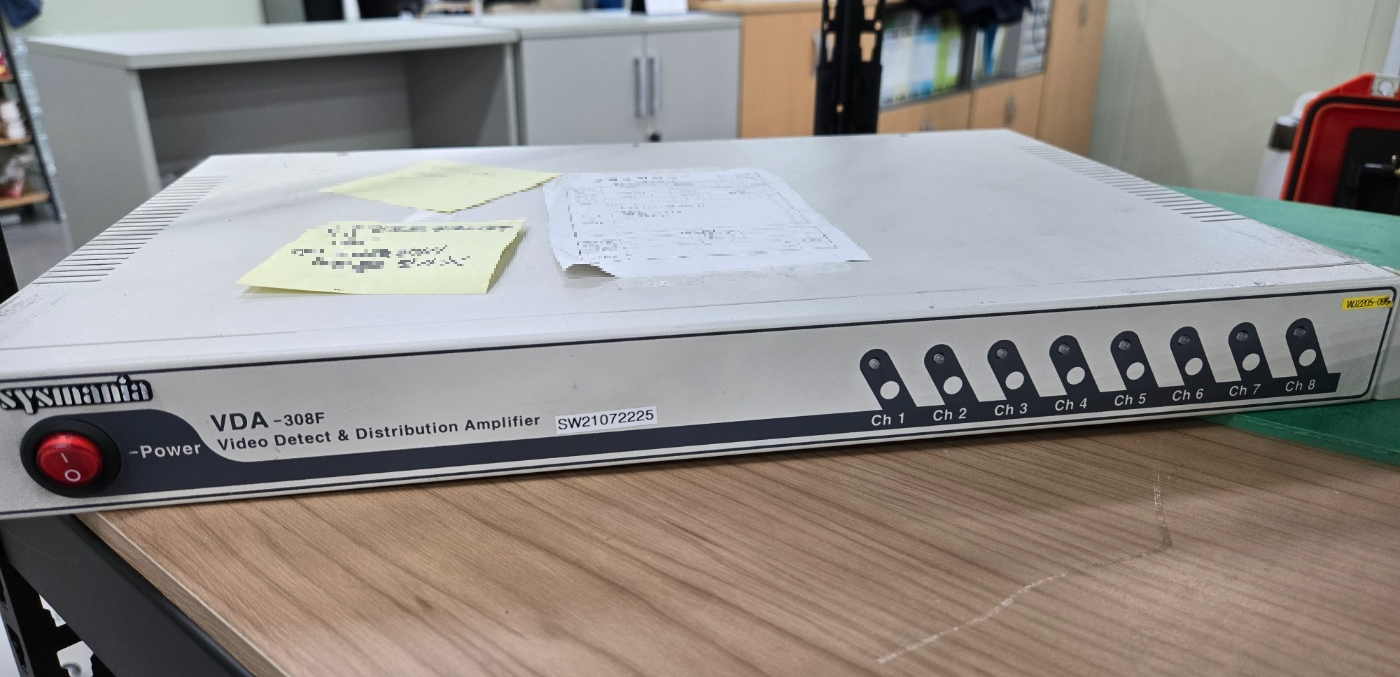

SSYSMANIA VDA-308F

작 성 일	2025.     4   .   17
제 조 사	SSYSMANIA
모델명	VDA-308F
규     격
S / N
고장증상	작동불량
수리내역

산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















📦 입고 시 상태

• 채널별 출력 불량 / 전원 불안정
• 일부 출력 채널에서 영상 신호 감지 불가
• 전원 LED 점등 불량 발생
• 전체 채널 동시 출력 시 일부 채널 출력 감쇠





🔍 점검  결과



점검  항목	결    과
전원부 (SMPS) 회로	전압 스파이크 흔적 및 전해 콘덴서 일부 팽창 확인
입력 영상 감지 회로	영상 신호 감지 트리거 회로 일부 오작동 확인 (CH2, CH5)
출력 채널 (CH1~CH8)	CH2, CH5 출력 약함 / CH7 무출력
내부 커넥터 및 납땜 상태	전체 커넥터 정비 및 납땜 재처리 수행







🔧 수리 내역

• 전원부 콘덴서 2EA 교체 (470uF, 25V, 105℃ 등급)
• CH2, CH5 감지 트랜지스터 및 저항 소자 교체
• CH7 출력 회로 소자 재납땜
• 전체 채널 출력 정합 테스트 및 레벨 튜닝
• 내부 먼지 제거 및 통풍구 필터 정비







✅ 수리 결과

항    목	결    과
전원 LED 상태	정상 점등
감지 기능	모든 채널 감지 신호 정상 작동
출력 품질	CH1~CH8 모두 신호 정상 분배 및 증폭
발열 상태	정상 온도 유지, 히트싱크 접촉 양호







🧾 보증 기간

• ３개월























---
