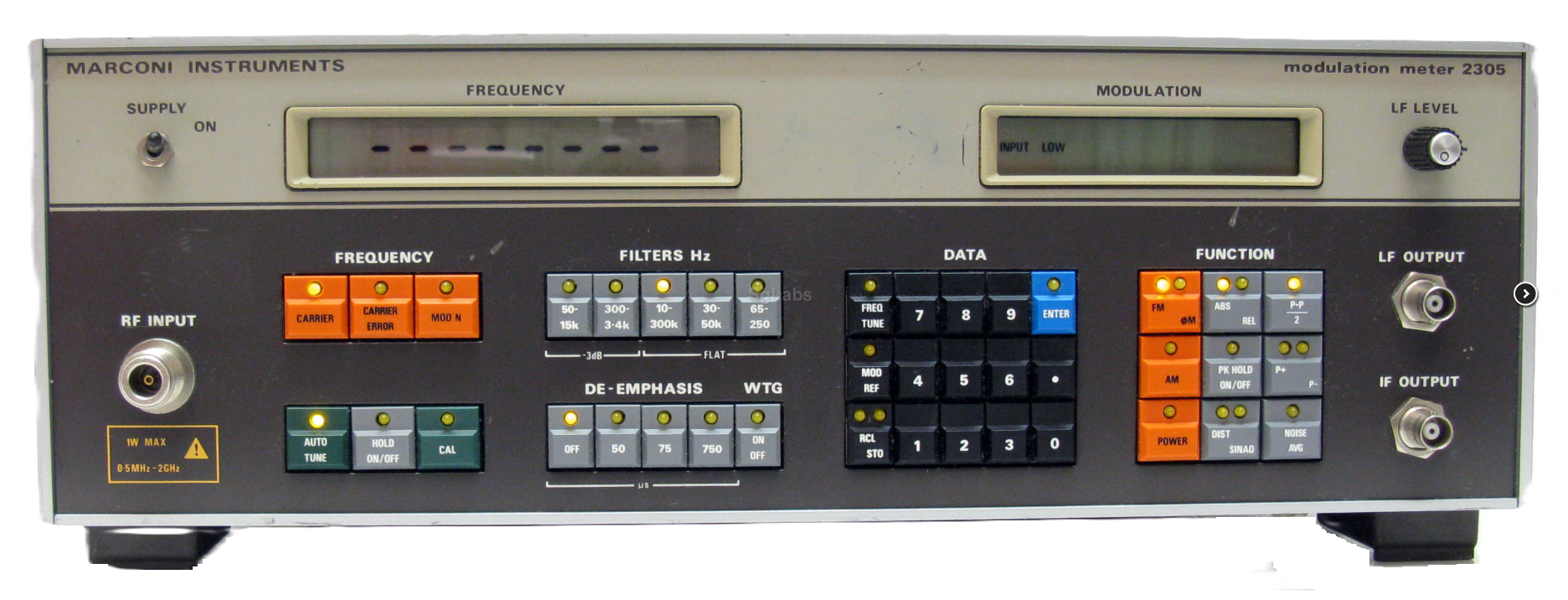

MODULATION METER 2305

작 성 일	2025.    6.    16.
제 조 사	MARCONI INSTRUMENTS
모 델 명	MODULATION METER  2305
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

















⁕ 입고 시 상태

• 고장 증상
  • 주파수 표시 불능
  • 모듈레이션 수치 이상 출력
  • 출력 단자의 신호 감쇠 문제 발생







⁕ 점검 및 내역

1. 전원 및 내부 안정성 점검
   • 전원부 정상 동작 확인
   • 내부 전압 분배 회로 점검 완료
2. 디스플레이 모듈 확인
   • Frequency 및 Modulation 표시창 모두 비활성
   • 내부 디스플레이 드라이버 회로 손상 확인
3. RF 입력 및 출력 점검
   • LF/IF 출력 정상 확인되나 감쇠량 존재
   • 입력 커넥터 접촉불량 조짐 발견
4. 필터 및 모드 스위치 테스트
   • 버튼 응답 모두 정상
   • WTG (웨이팅) 및 DE-EMPHASIS 모드 전환 작동 정상







⁕ 수리 내역

항     목	내       용
디스플레이 회로	드라이버 IC 및 관련 콘덴서 교체
RF 입력부	BNC 커넥터 리플로우 및 청소
LF 출력 감쇠	출력단 저항 및 커패시터 교체 후 정상화
내·외부 청소	먼지 제거 및 내부 점검 완료
기능 시험	전 기능 정상 작동 확인 (주파수/모듈레이션 측정 등)







⁕ 점검 결과

• 전원 정상
• 주파수/모듈레이션 수치 정상 표시
• 출력 신호 감쇠 없음
• 전면 버튼 및 필터 설정 등 조작 정상
• 외관 양호 / 라벨 정리 완료







⁕ 보증 기간

• 3개월

















---
