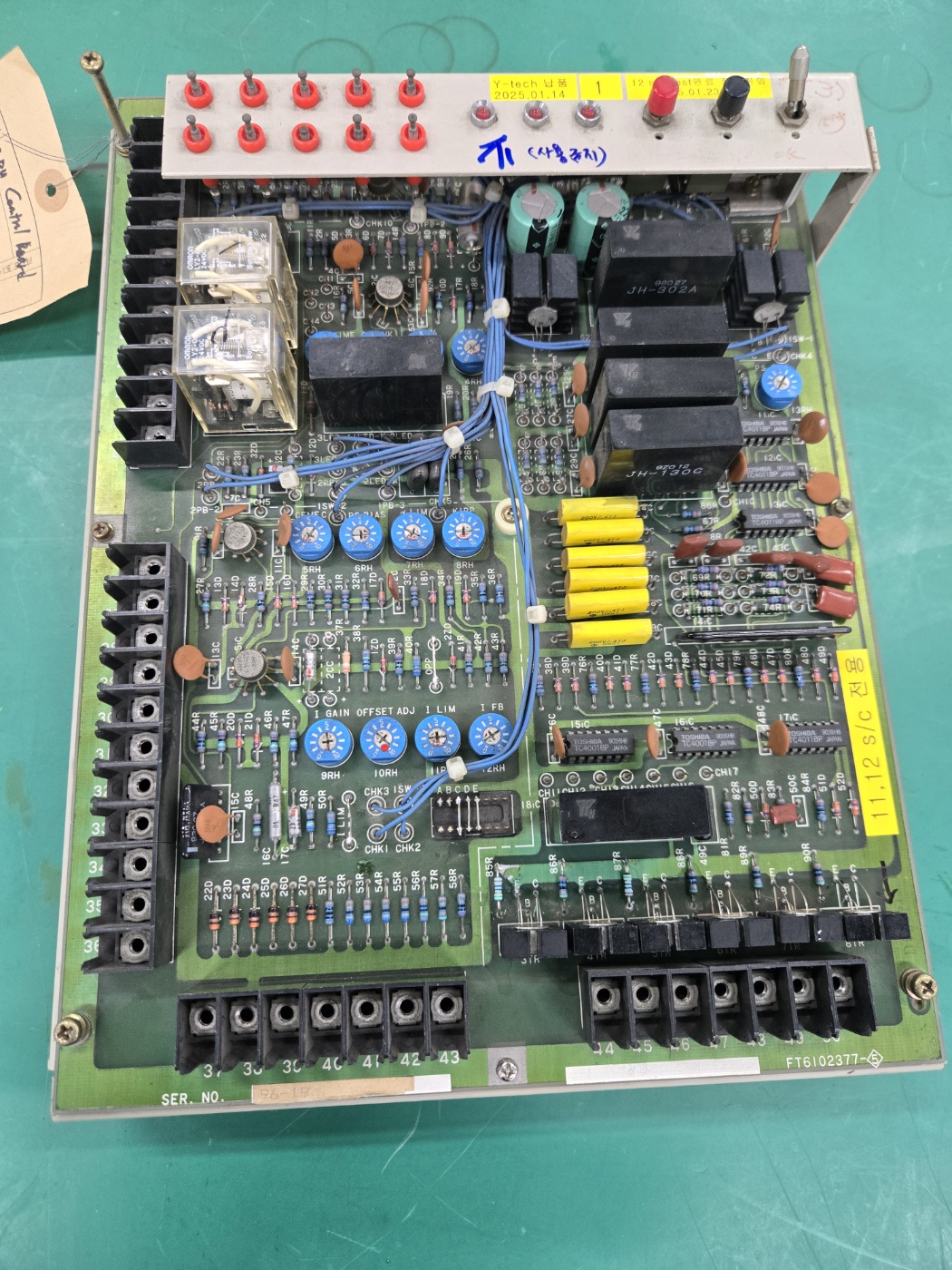

CPU Control Board JPDC-C020

작 성 일	2025.    7.     7.
제 조 사	YASKAWA
모 델 명	CPU Control Board  JPDC-C020
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

















⁕ 입고 시 상태



• 장비 통신 불량 및 입출력 신호 미동작
• 릴레이 미작동 / LED 점등 불규칙
• 일부 게인 조절 기능 무반응, 출력 포트(3A~4A) 미동작







⁕ 수리 내역

항     목	내                   용
1차 진단	전원 라인 5V/12V 정상 / 일부 IC 및 Relay 소자에서 불량 동작 확인
부품 교체	다음 주요 부품 교체: - JH-302A 릴레이 2개 - 전해콘덴서 6종 - 트랜지스터 3개 - 일부 고정 저항 및 Zener Diode - 신호 연결 핀(단선된 와이어 재접속)
리워크 작업	IC 소켓 2개 리플로우 솔더 크랙 보수 / 컨넥터 재납땜 / 세척 및 재정렬
기능 점검	Gain/Offset 조절부 정상 작동 확인 CH1~CH7 아날로그 입력 정상 출력 릴레이 On/Off 정상화 확인











⁕ 수리 결과



• 제어 회로 정상 작동
• 릴레이 동작, LED 인디케이터 점등 모두 복원
• 신호선 정비 후 신호 지연 문제 해결
• 기능/입출력 테스트 완료, 8시간 지속 구동 테스트 통과







⁕ 보증 기간

• 3개월





















---
