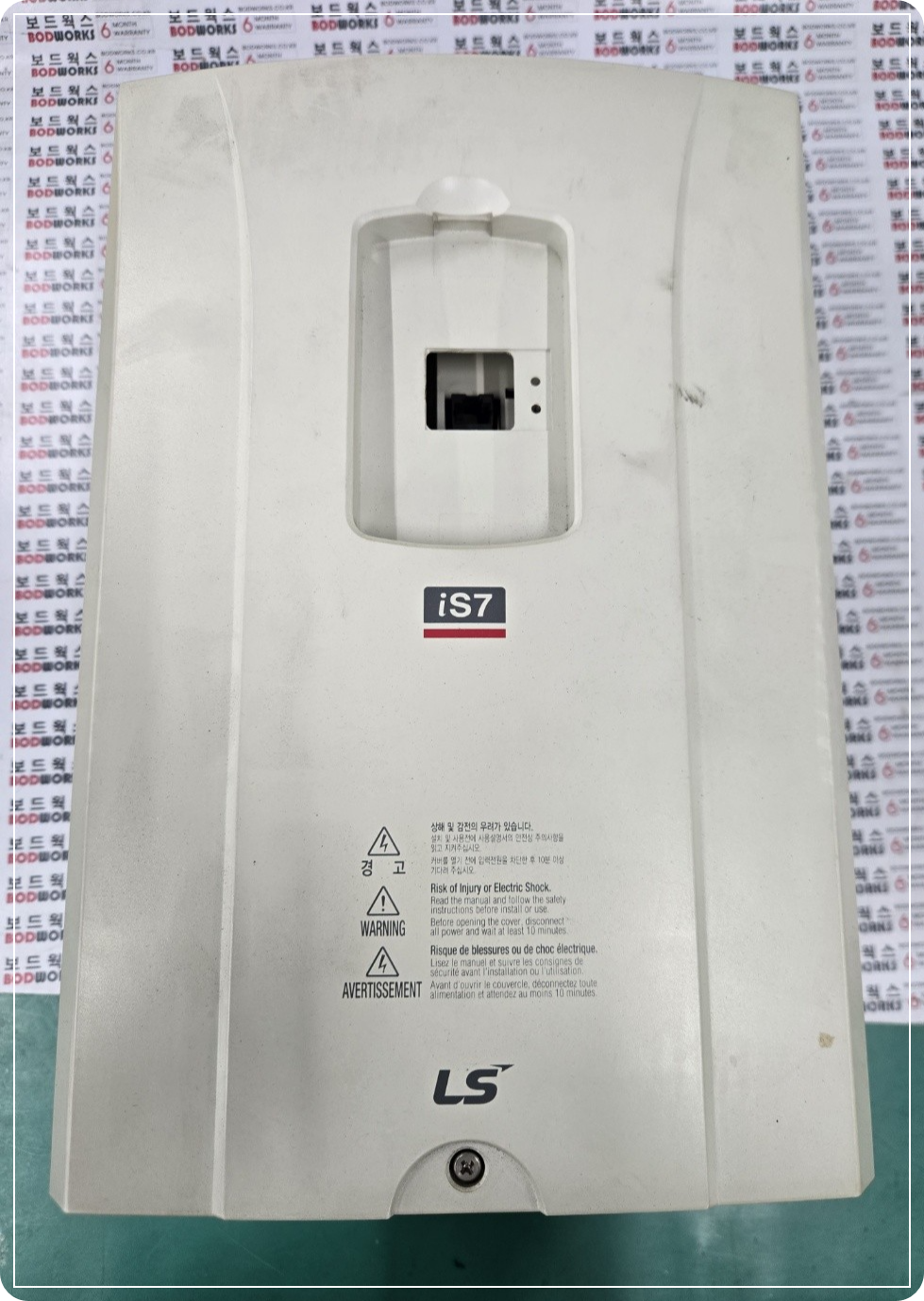

LS ELECTRIC iS7 SV0110iS7-4NO

작 성 일	2026.    1.      27.
제 조 사	LS ELECTRIC

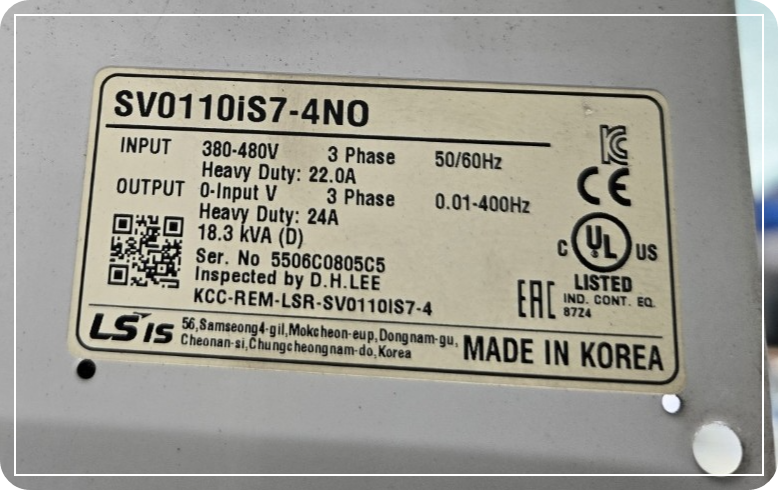

모 델 명	iS7  SV0110iS7-4NO
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------























⁕ 입고 시 상태

• 전원 인가 시 디스플레이 미점등
• 또는 전원 투입 후 Fault 발생으로 기동 불가
• 모터 구동 명령 입력 시 출력 미발생
• 간헐적으로 과전압 / 과전류 알람 발생









⁕ 점검 내역

1. 외관 점검

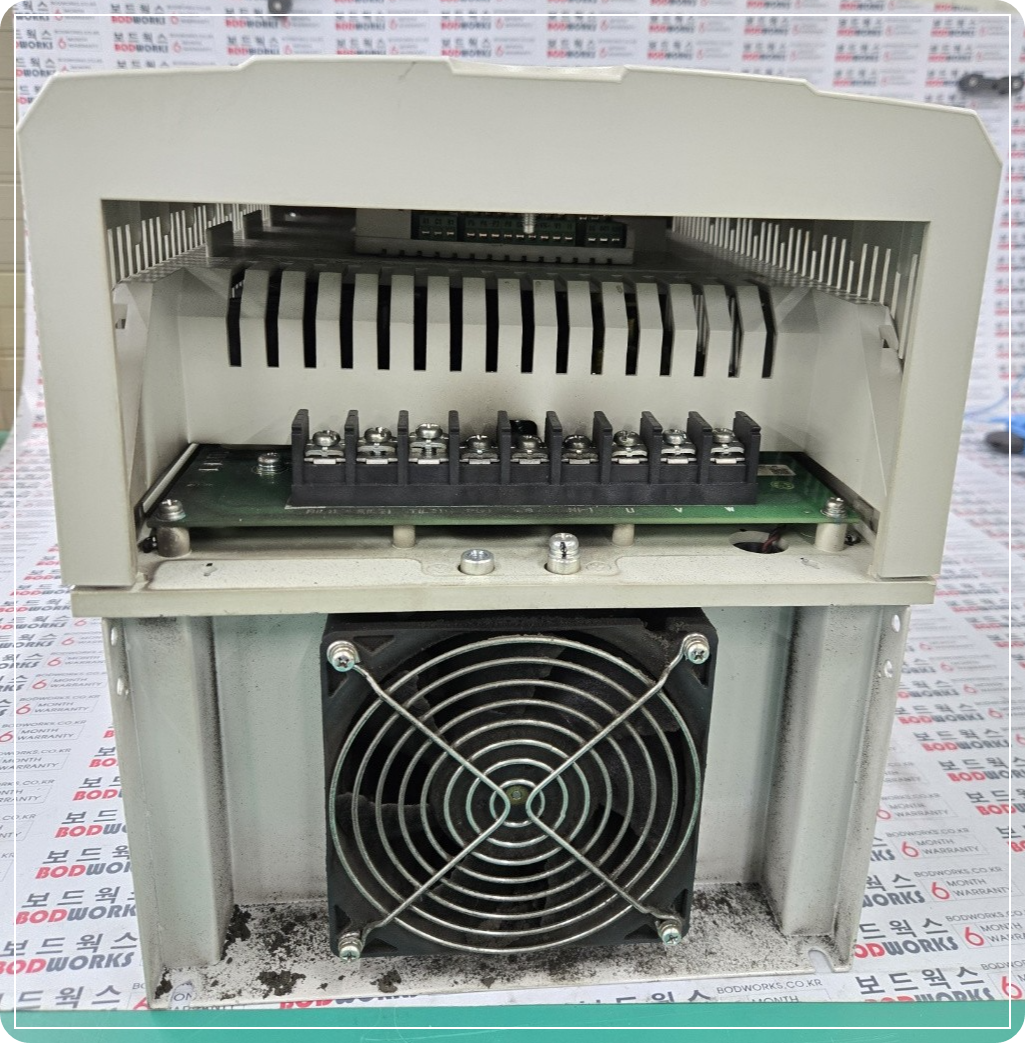

   • 전원단 및 출력단 단자부 발열 흔적 확인
   • 내부 PCB 변색 및 부품 손상 확인
2. 전원부 점검
   • 입력 정류회로 이상 여부 점검
   • 평활 콘덴서 용량 저하 및 누설 전류 확인
   • SMPS 회로 출력 전압 불안정 확인
3. 제어부 점검
   • 메인 제어 PCB 통신 상태 점검
   • Gate Drive 신호 출력 이상 확인
4. 출력부 점검
   • IGBT 모듈 절연 및 단락 여부 측정
   • 출력단 U/V/W 전압 불균형 확인









⁕ 수리 내역

• 전원부 전해콘덴서 교체
• 출력부 IGBT 모듈 교체
• Gate Drive 회로 불량 소자 교체
• 내부 냉각팬 점검 및 청소
• 전체 납땜 보강 및 접점 정비









⁕ 수리 결과

• 전원 인가 및 디스플레이 정상
• 모터 구동 및 속도 제어 정상
• 알람 및 Fault 미발생
• 장비 정상 운전 가능 상태로 복구 완료









⁕ 보증 기간

ㆍ3개월



















---
