ForceTEC YES-2412VC

작 성 일	2026.    3.      23.
제 조 사	ForceTEC
모 델 명	정류기 UPS    YES-2412VC
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

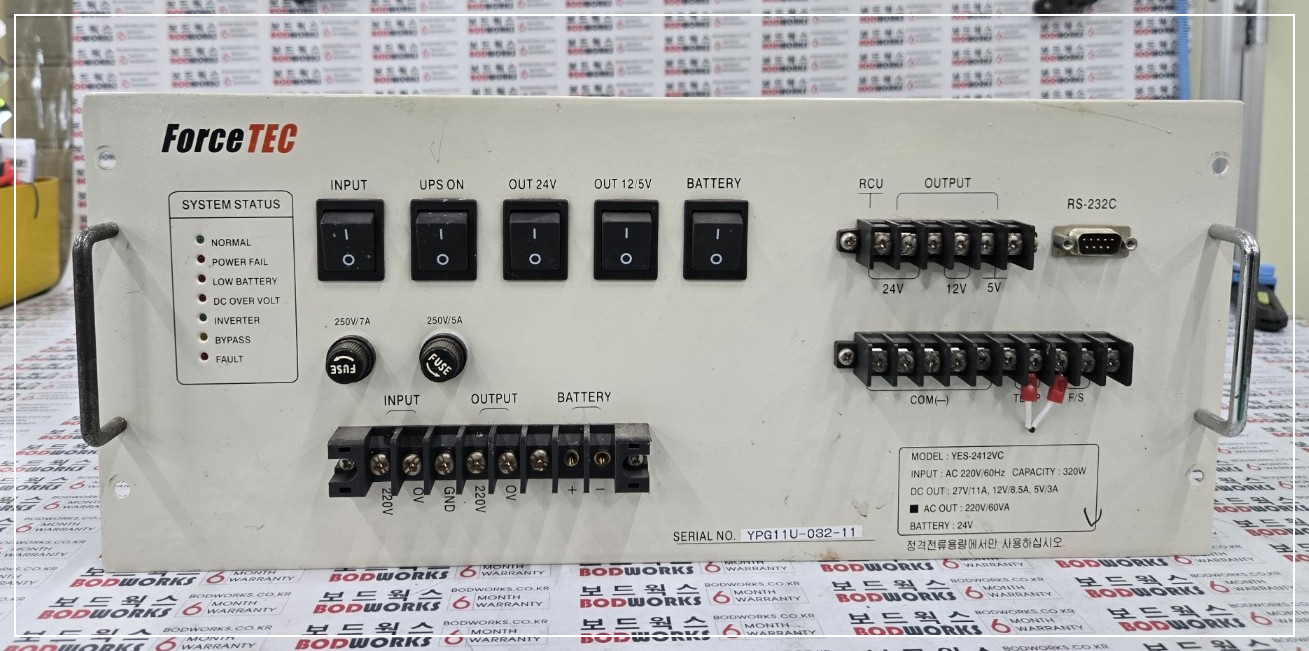

⁕ 입고 시 상태

• AC 입력 인가 시 정상 출력 미발생
• 배터리 전환 동작 불량 (백업 기능 미동작)
• 일부 출력 전압 (24V / 12V) 불안정 및 저전압 발생
• 전면 상태 LED 중 POWER FAIL 및 LOW BATTERY 점등

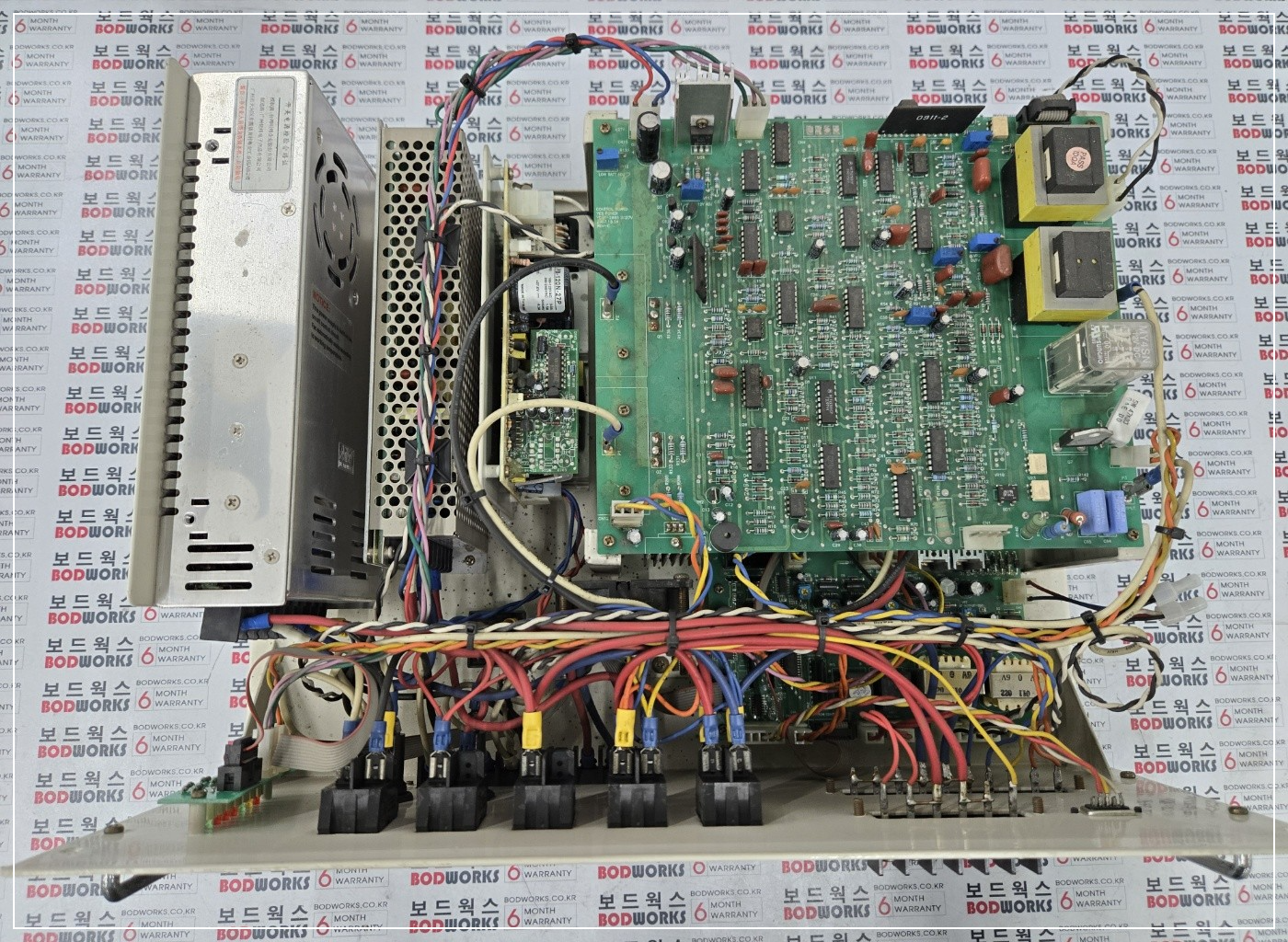

⁕ 점검 내역

• AC 입력부 및 정류 회로 점검 → 정류부 전압 이상 확인
• SMPS 전원 모듈 출력 상태 점검
• 배터리 충전 회로 및 릴레이 동작 확인
• 내부 전해콘덴서 및 전원 스위칭 소자 상태 점검
• 제어보드 및 보호회로(과전압/저전압) 동작 확인
• 커넥터 및 배선 접촉 상태 점검









⁕ 수리 내역

• 정류부 다이오드 및 전원 스위칭 소자 교체
• 열화된 전해콘덴서 교체 (리플 및 전압 안정화 개선)
• 배터리 충전 회로 불량 부품 교체
• 릴레이 접점 불량 보수 및 일부 교체
• SMPS 모듈 내부 납땜 불량 재작업
• 전원 입력 및 출력 단자 접점 세척 및 보강









⁕ 수리 결과

• AC 입력 시 정상 DC 출력 (24V / 12V / 5V) 확인
• 배터리 충전 및 자동 전환 기능 정상 복구
• 부하 테스트 및 장시간 구동 테스트 이상 없음
• 보호회로 정상 동작 및 안정성 확보









⁕ 보증 기간

ㆍ3개월

















---
