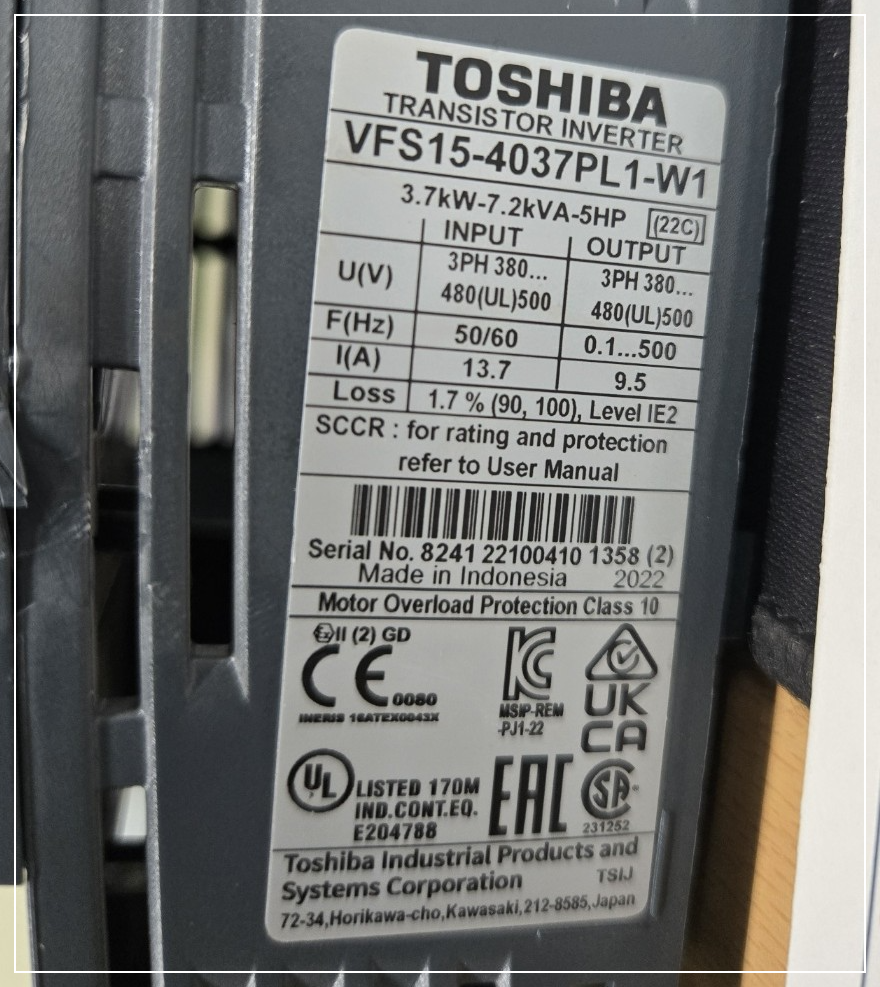

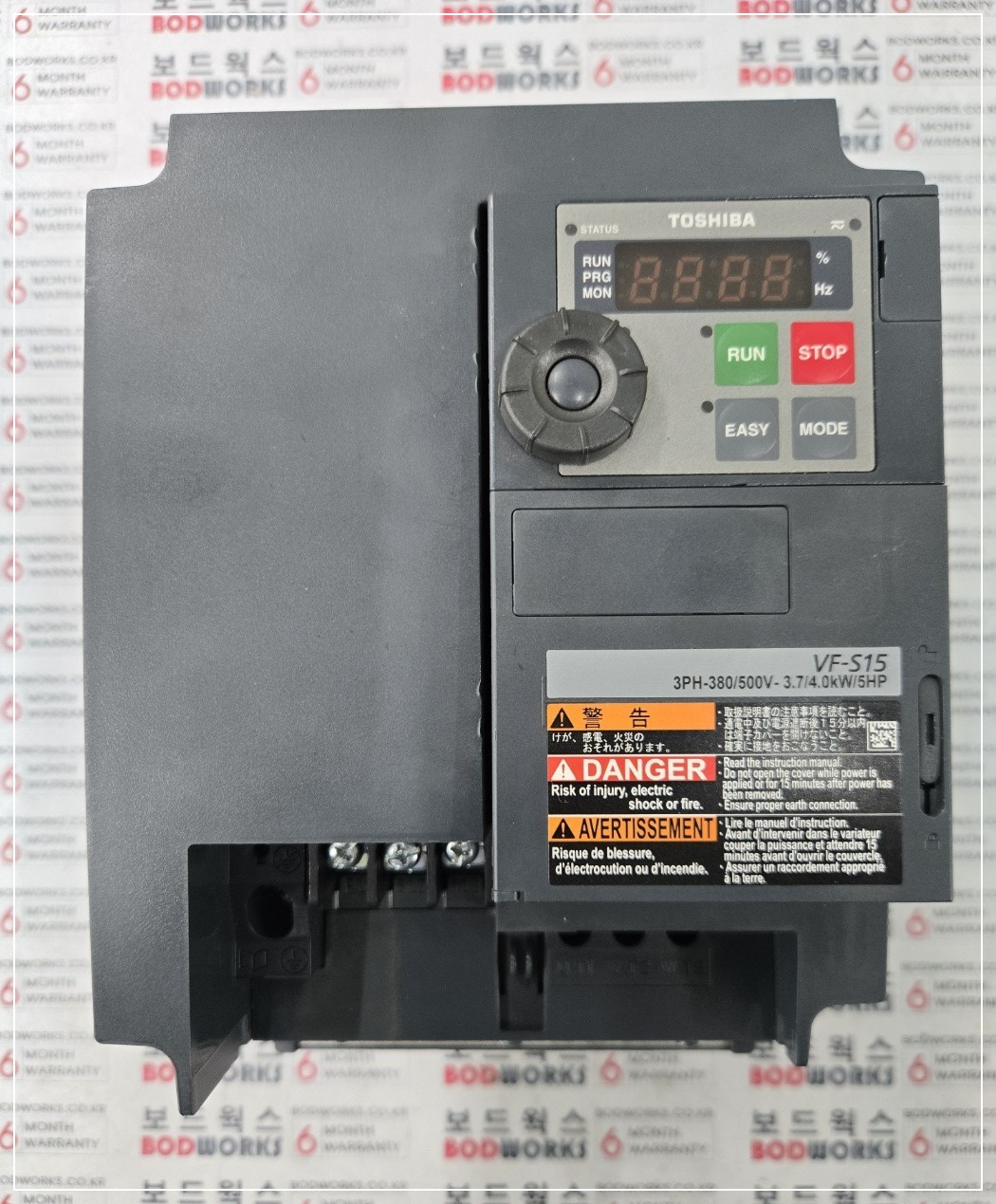

TOSHIBA VFS15-4037PL1-W1

작 성 일	2026.     4.      27.
제 조 사	TOSHIBA
모 델 명	INVERTER    VFS15-4037PL1-W1
고장증상	작동불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------



















⁕ 입고 시 상태

• 전원 인가 시 디스플레이 미표시 또는 점등 불량
• RUN 명령 입력 시 모터 구동 불가
• 간헐적 트립 발생 및 알람 코드 표시
• 출력 전압 불안정 및 구동 중 정지 현상









⁕ 점검 내역

• 입력 전원부 및 정류 회로 점검
• 내부 SMPS 전원 출력 상태 확인
• 메인 제어보드 및 게이트 드라이브 회로 점검
• IGBT 모듈 및 출력단 쇼트 여부 측정
• 전해콘덴서 용량 및 ESR 측정
• 냉각 상태 및 내부 오염 여부 확인









⁕ 수리 내역

• 전원부 및 SMPS 관련 전해콘덴서 교체
• 제어보드 전원라인 및 손상 회로 보수
• 게이트 드라이브 회로 점검 및 보강
• 납땜 재작업 및 커넥터 접점 개선
• 내부 클리닝 및 방열 상태 개선









⁕ 수리 결과

• 전원 정상 인가 및 디스플레이 안정화
• RUN 동작 시 모터 정상 구동 확인
• 출력 전압 및 주파수 제어 정상
• 장시간 부하 테스트 이상 없음









⁕ 보증 기간

ㆍ3개월















---
