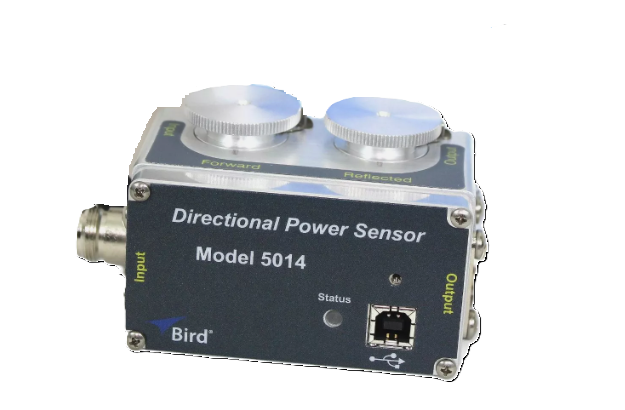

DIRECTIONAL POWER SENSOR 5014(DPS)

작 성 일	2025.    6.    11.
제 조 사	Bird
모 델 명	DIRECTIONAL POWER SENSOR 5014(DPS)
고장증상	작동 불량
수리내역	수리내역 설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------





















📦 입고 시 상태

• Forward/Reflected 전력 측정값이 실제 대비 ±20% 이상 오차
• 특정 주파수(28MHz)에서 출력값 튐 현상
• RF 커넥터 연결부위 열화 및 컨택 불량 의심









🔍 진단 및 점검

• 내부 회로 및 감지 소자 점검 (로드셀 형태 RF 감지 회로)
• Forward 방향 500W 슬러그 감지 신호 미약 → 회로 저항값 비정상
• 입력 커넥터 인덕터 누설 확인 → 보드 리플로우 필요
• 내부 케이블 단선 흔적 없음 (연결 상태 양호)









🔧 수리 내역

• 감지 회로 고정 저항 2EA 교체 (0.1% 정밀 저항)
• Forward, Reflected 소자 핀부 클리닝 및 리플로우
• 내부 측정 신호 보정 회로 재납땜
• 외부 접점부 접촉 강화 (RF 커넥터 재조임 및 윤활처리)
• 전체 EMI 실드 점검 및 마감









✅ 테스트 결과

항     목	결     과
Forward 파워 측정	±3% 이내 정밀도 회복
Reflected 파워 측정	정상 동작
전 주파수 범위 테스트 (2~30 MHz)	모든 구간 정상값 표시
내부 센서 전압 범위	기준값 대비 0.04V 이내 오차







🧾 보증 기간

• 3개월



















---
