TFT LCD모니터 FS190SBOEDD00

작 성 일	2025.    7.      7.
제 조 사
모 델 명	TFT LCD모니터 FS190SBOEDD00
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

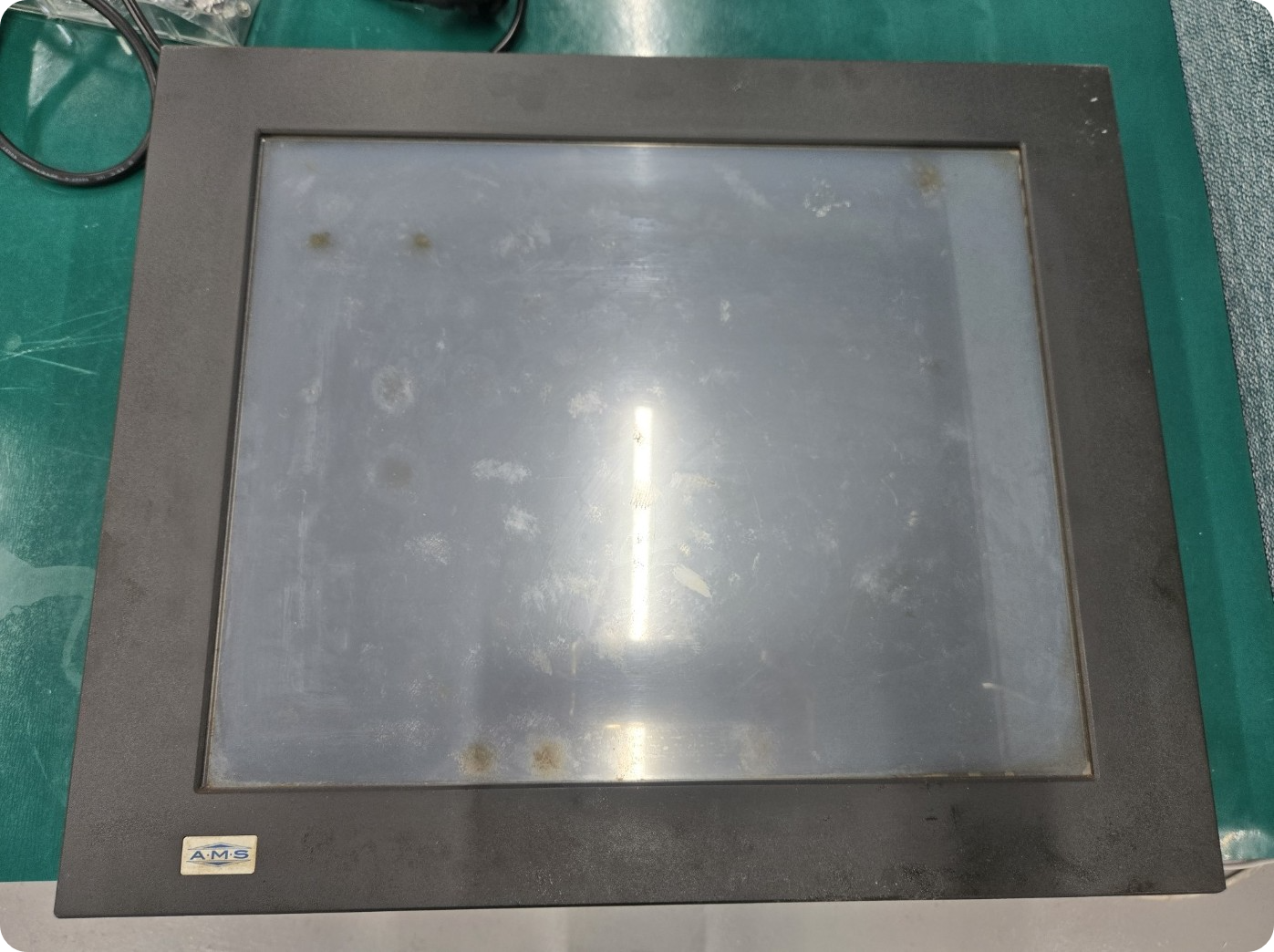

⁕ 입고 시 상태



• 전원 인가 시 백라이트 점등 없음, 화면 무반응
• 터치 입력 반응 없음
• 패널 전면 스크래치 및 얼룩 심함
• 내부 노이즈 발생 및 발열 이상







⁕ 수리 내역

1차 진단	전원부 12V 입력 정상 / 인버터부 동작 불량 확인   터치 컨트롤러 작동 불능
부품 교체	인버터 모듈 1EA 백라이트 드라이버 IC 터치 컨트롤러 보드 전체 교체 내부 고정 나사 및 실리콘 가스킷 일부 교체 | | 외관 정비 | 전면 터치 패널 클리닝 및 폴리싱<br>내부 먼지 제거, 방진 처리 재시공 | | 기능 점검 | 디스플레이 신호 출력 정상화 터치 입력 위치 정확도 95% 이상 복원 OSD 메뉴 및 해상도 변경 작동 확인 |









⁕ 수리 결과



• 화면 정상 출력
• 터치 기능 정상화
• 외부 디스플레이 포트 및 전원부 안정화 확인
• 번인 테스트 이상 없음









⁕ 보증 기간

• 3개월























---
