터치 스크린 XBTGT7340

작 성 일	2025.    9.      18.
제 조 사	Schneider Electric
모 델 명	터치 스크린  XBTGT7340
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

















⁕ 입고 시 상태

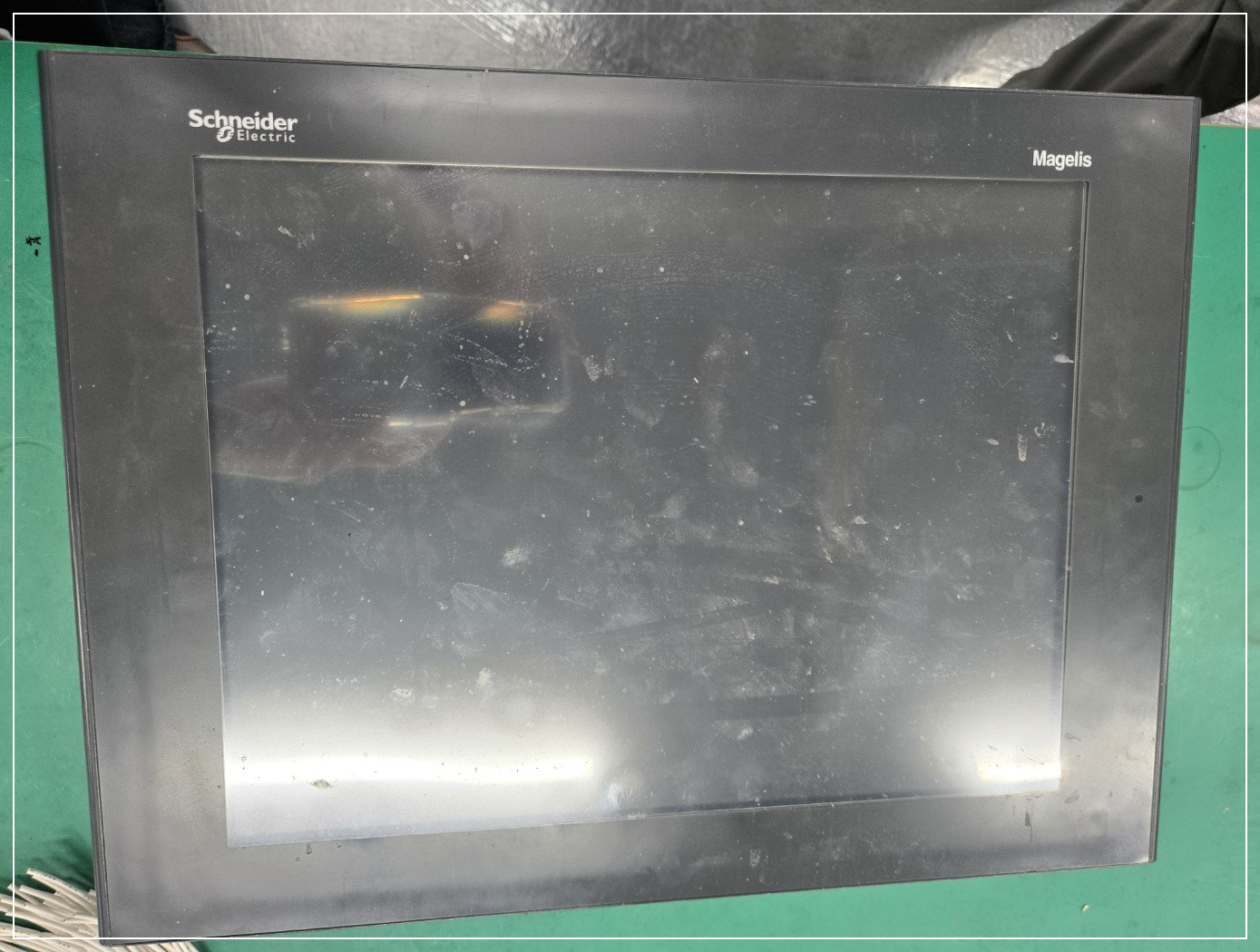

• 전면부 터치 스크린: 지문/먼지 등 사용 흔적 다수 존재.
• 외관 파손 없음.

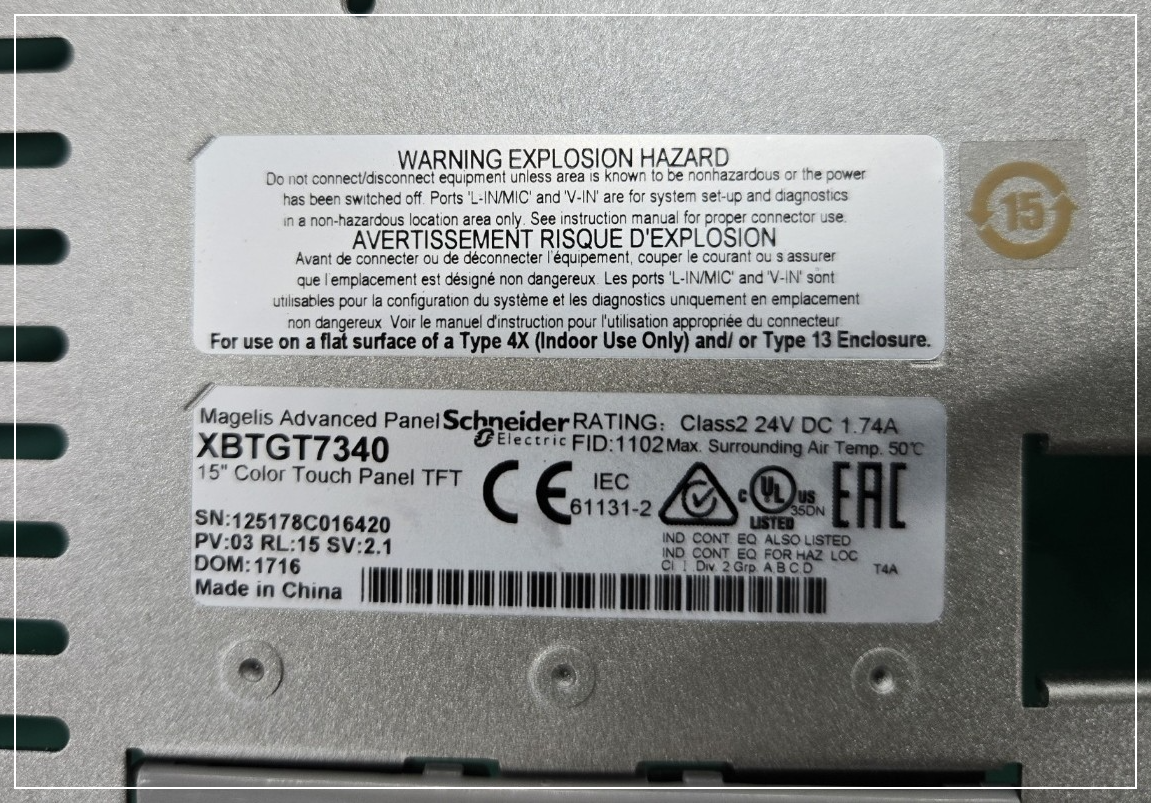

• 후면 라벨 및 시리얼 정상 확인됨.









⁕ 점검 내역

• 전원부 확인
  • 파워보드의 커패시터 2차 측 노후화 흔적 일부 확인.
  • 전원 입력 안정성 시험 필요.
• 메인보드 확인
  • 메인 PCB 육안 검사 결과, 칩/저항/커넥터에 물리적 손상 없음.
  • 냉납 및 발열 흔적 없음.
  • 통신 포트, SD 카드 슬롯 정상 장착 상태.
• 터치 및 디스플레이 모듈
  • LCD 백라이트 점등 여부 확인 필요.
  • 터치패널 접점 상태 점검 필요.
  • 오염 및 노후로 인한 감도 저하 가능성 있음.
    • 전원부 전해콘덴서 노화로 인한 전압 불안정.
    • 백라이트 구동 회로 불량으로 화면 표시 불량 발생.
    • 터치 컨트롤러 IC 불량으로 입력 동작 안됨.









⁕ 수리 내역

• 전원부 불량 콘덴서 교체
• 백라이트 인버터 구동 회로 재납땜 및 IC 교체.
• 터치 컨트롤러 IC 및 연결 커넥터 재작업.
• 전체 보드 청소 및 방열 패드 재정비.
• 최종 조립 후 전원 인가 → 정상 부팅 및 터치 응답 확인.









⁕ 수리 결과

• 부팅 정상 : 전원 인가 후 OS 정상 구동.
• 화면 표시 정상 : 백라이트 점등 및 컬러 표시 정상.
• 터치 입력 정상 : 좌표 인식 정확.
• 노이즈/발열 점검 : 이상 없음.









⁕ 보증 기간

• 3개월





















---
