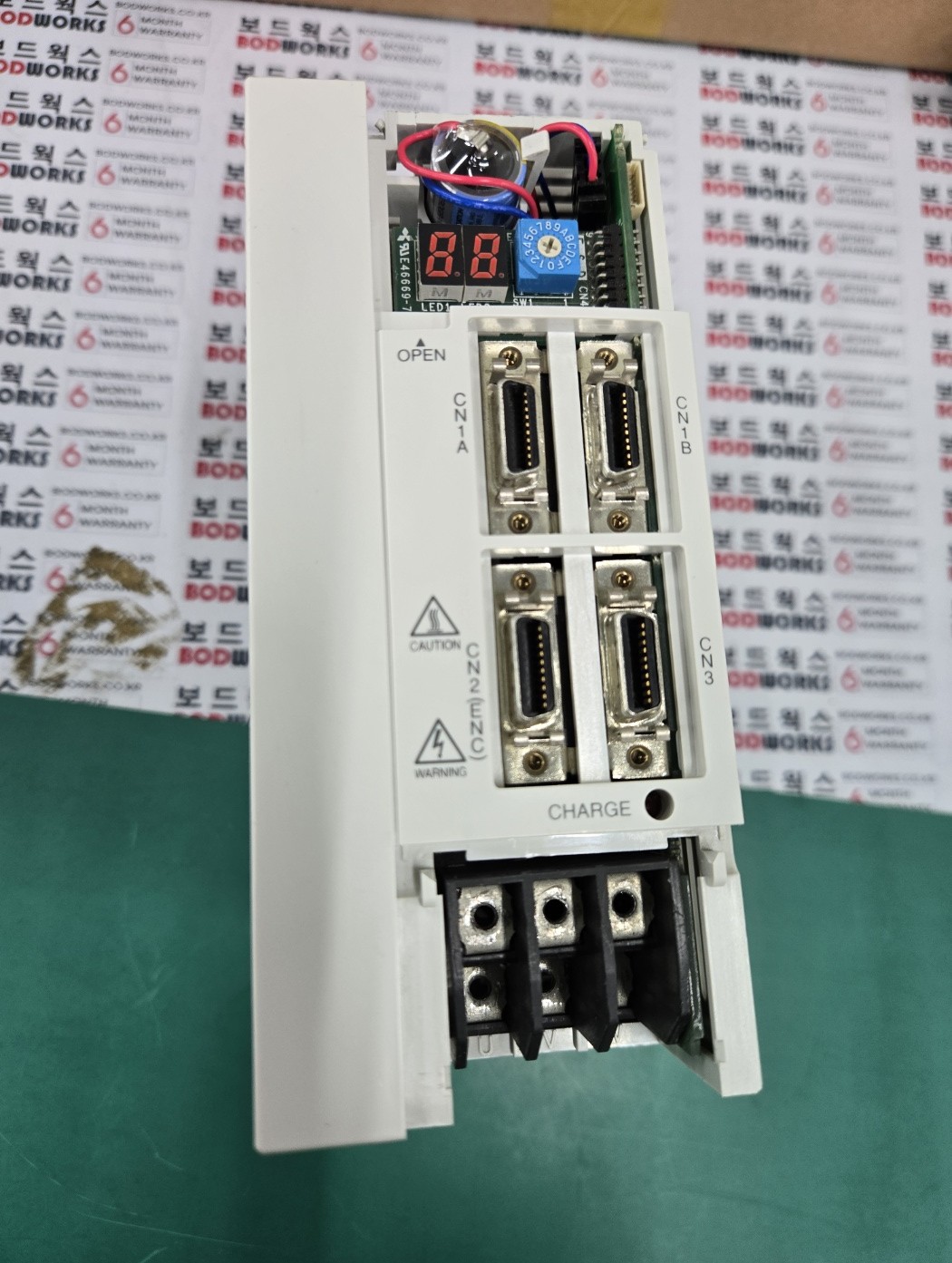

AC SERVO MR-J2S-70B

작 성 일	2025.    7.      7.
제 조 사	MITSUBISHI
모 델 명	AC SERVO  MR-J2S-70B
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태

• 전원 인가 시 AL.37(과전류) 또는 AL.10(통신 오류) 간헐적 발생
• RUN 시 모터 미동작 및 제어 명령 무반응
• 상단 LED 인디케이터 FND 디스플레이 불량 (깜빡임/무출력)
• 커넥터 핀부 일부 손상









⁕ 수리 내역

1차 진단	입력 전원 정상 / 내부 파워보드 출력 DC 라인 이상 감지   메인보드 및 제어보드 분리 검사 진행
교체 부품	전해콘덴서 3종 TR 및 MOSFET 2EA 내부 FAN 교체 7-세그먼트 디스플레이 모듈 재장착 CN 단자부 리드 핀 리페어 | - 기판 크랙 부위 솔더 리워크 알람 초기화 테스트 및 파라미터 재설정 전류 제한 설정 확인 및 수정







⁕ 수리 결과



• 전원 인가 시 알람 없이 정상 부팅
• 모터 구동 테스트 통과 (속도/위치/토크 모드)
• 통신 신호 송수신 정상
• LED 디스플레이, 커넥터부 전부 정상화
• 연속 구동 테스트 무정지 통과







⁕ 보증 기간

• 3개월





















---
