Servo Drive CSDP-20BX2

작 성 일	2025.    9.      18.
제 조 사	RS Automation

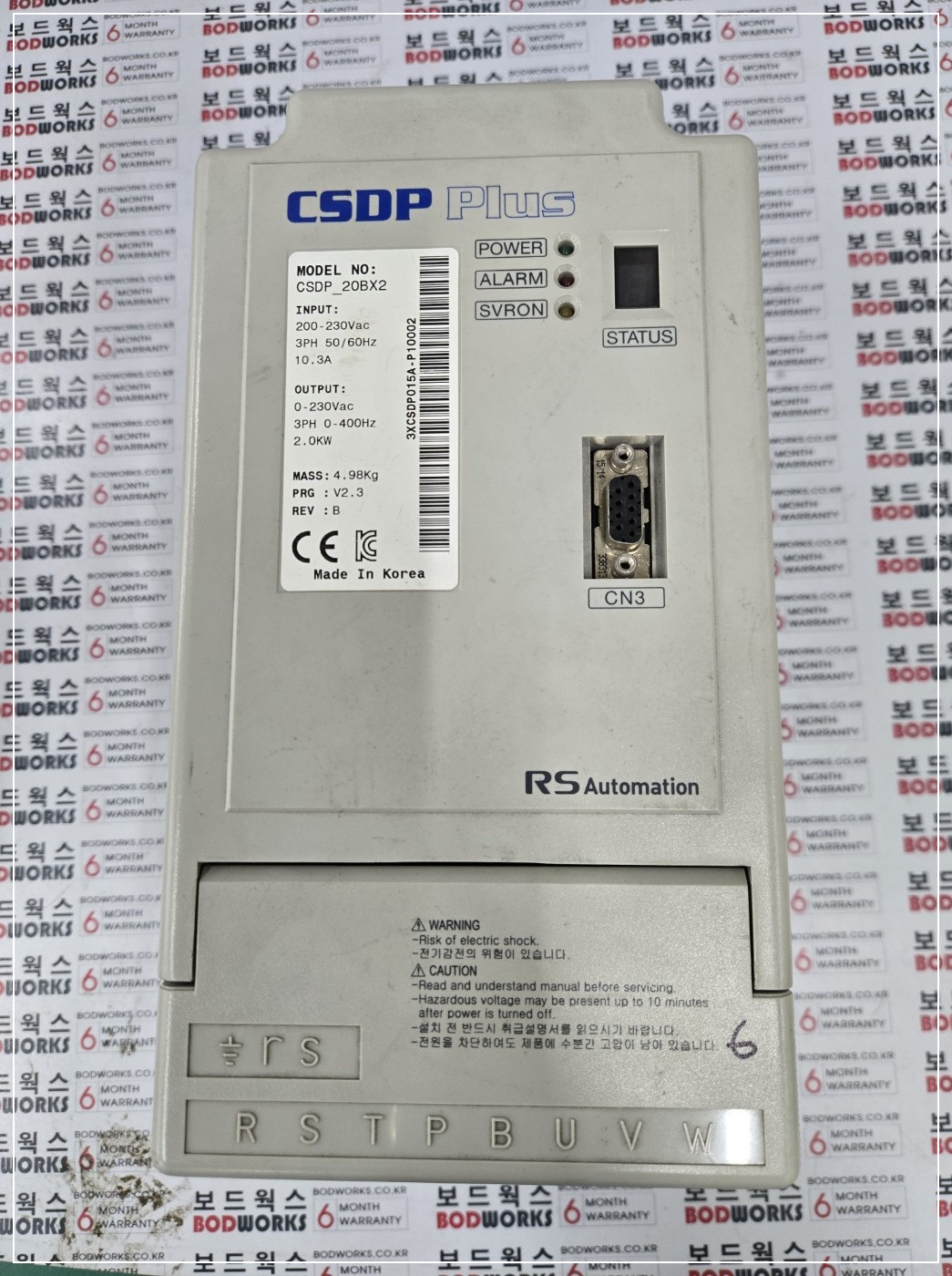

모 델 명	Servo Drive  CSDP-20BX2
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------





















⁕ 입고 시 상태

• 전원 인가 시 POWER LED 점등 불량 및 ALARM LED 점멸 현상 발생.
• 출력 신호 미발생 → 모터 구동 불가.
• 외관: 전면부 케이스 사용 흔적 있으나, 기계적 파손 없음.

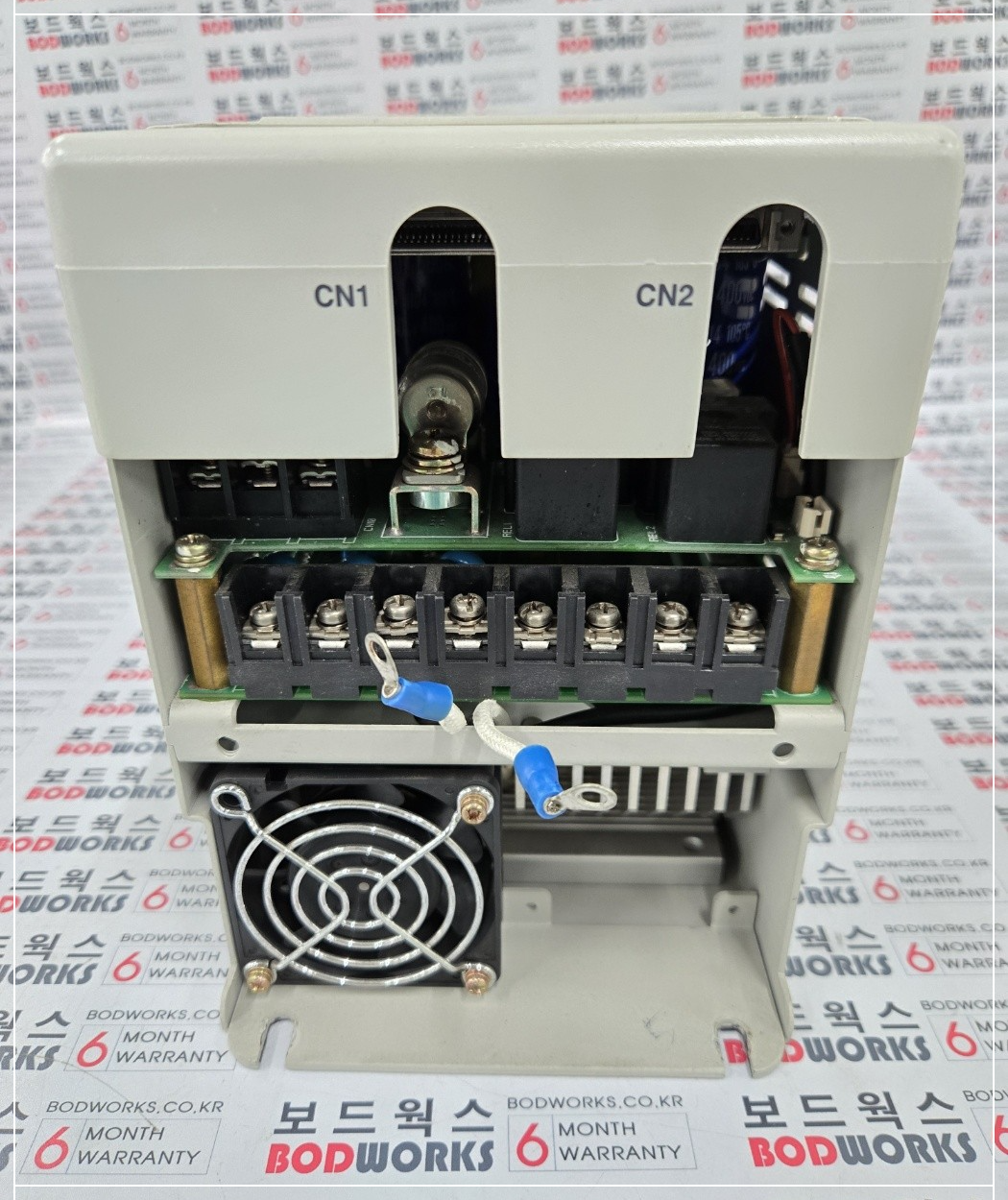

• 후면 FAN 동작 불량 확인됨.









⁕ 점검 내역

• 전원부 점검
  • 입력단 전해 커패시터 일부 팽창 및 ESR 상승 확인.
  • 정류부 IGBT 소자 측정 결과 정상.
• 제어보드 점검
  • 메인 PCB 일부 솔더링 크랙(냉납) 발생.
  • 통신 포트(CN3) 접점 산화 흔적 발견.
• 냉각부 점검
  • FAN 고착으로 회전 불량 → 과열로 인한 보호 동작 유발 가능성 있음.









⁕ 수리 내역

• 전해 커패시터 전량 교체.
• 제어보드 냉납 부위 리플로우 보강.
• FAN 교체 완료.
• 통신 포트 접점 세척 및 신뢰성 확보.









⁕ 수리 결과

• 전원 인가 후 POWER LED 정상 점등, ALARM 해제 확인.
• 출력 파형 정상 발생, 모터 부하 테스트 결과 정상 구동.
• 연속 4시간 부하 운전 테스트 결과 안정성 확보.









⁕ 보증 기간

• 3개월





















---
