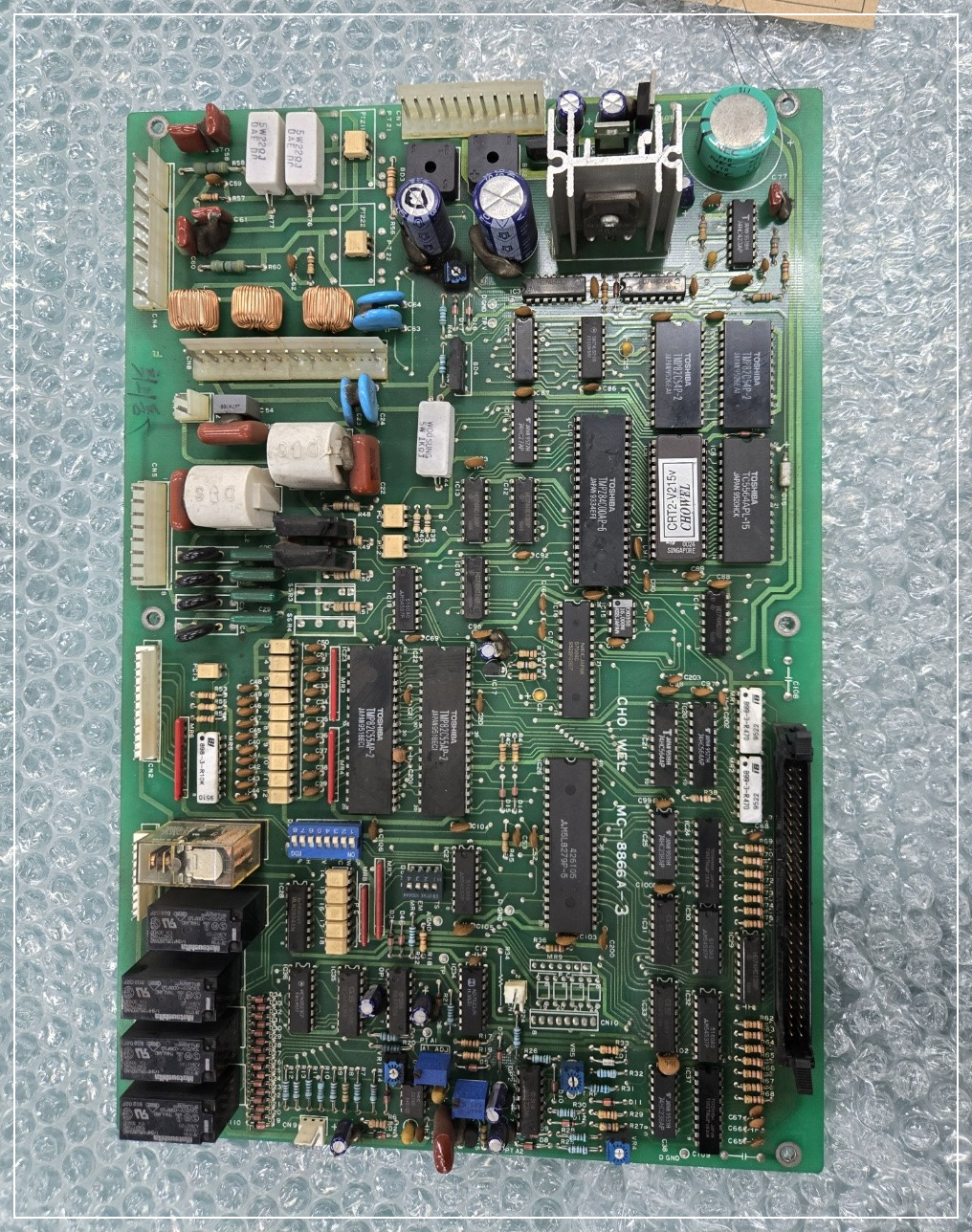

용접기 Control Board

작 성 일	2025.    7.      22.
제 조 사
모 델 명	용접기 Control Board
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태

• 전원 인가 시 동작 불능
• 릴레이 미동작 및 제어 출력 없음
• 일부 회로 발열 및 가변저항부 불안정 신호 감지









⁕ 점검 내역

• 일부 콘덴서 팽창 및 누액 흔적 확인
• 전원부 히트싱크 부근 IC 발열 심함
• DIP IC 소켓 내 접촉불량 추정 부위 발견

• 멀티미터 및 오실로스코프를 활용해 전원 공급/출력 회로 점검
• 릴레이 동작 신호 미출력 확인
• 커패시터 ESR 측정 시 기준 이상 수치 다수 확인됨









⁕ 수리 내역

• 손상된 전해콘덴서 5EA 교체 (고온 고내압 사양)
• 릴레이 4EA 접점 마모로 교체
• IC 소켓 접점 세척 및 재장착
• 파형 이상 감지된 IC(TTL Logic IC) 2EA 교체
• 가변저항 1EA 저항 불안정으로 교체
• 전체 납땜 리워크 및 세척









⁕ 수리 결과

• 전원 공급 시 릴레이 정상 동작
• 출력 회로 신호 정상적으로 생성됨
• 오실로스코프 상 기준 파형 확인









⁕ 보증 기간

• 3개월

















---
