| 작 성 일 | 2025. 7. 22. |
| 제 조 사 | SAMSHIN |
| 모 델 명 | SEM 3100A-IOP |
| 고장증상 | 작동 불량 |
| 수리내역 | 설명 참조 |
산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]
※문의 010-4804-3258, 010-3812-5592
------------------------------------------------------------------------------------------------------------------------------------------------------------
※ 국산화 가능 유무
- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.
마지막으로 기존업체에서 부분 판매를 하지않고 일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.
- 군용 방산 제품 입찰 받고 진행했을 경우 가능
------------------------------------------------------------------------------------------------------------------------------------------------------------

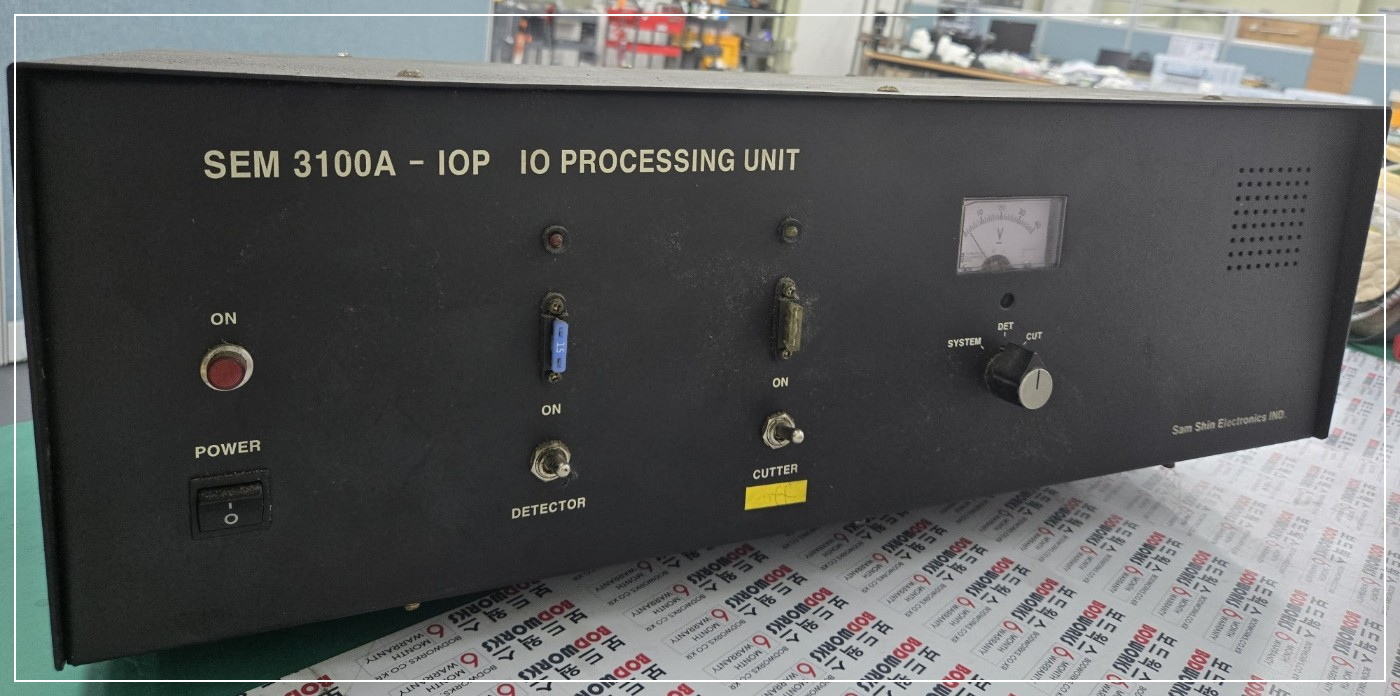

⁕ 입고 시 상태
- 전원 스위치 작동 시 인디케이터 불점등
- SYSTEM / DET / CUT 전환 스위치 기능 불능
- 전면 아날로그 전압계 미동작
- "DETECTOR" 및 "CUTTER" 단자에 신호 입력 시 응답 없음
⁕ 점검 내역
- 외관 점검
- 전면 패널의 스위치, LED, 단자부 먼지 및 산화물 다량 발생
- 내부 퓨즈 홀더 부근에 탄흔 발견
- 배선 일부 절연 손상 확인
- 회로 점검
- 전원부 정류 회로 내 전해커패시터 용량 저하
- 퓨즈 단선 (2A Glass Fuse)
- 릴레이 제어 회로 접점 불량
- 시스템 선택 스위치(로터리 타입) 접점 노후화
- 기능 점검
- 출력 신호 감지 회로 일부 TTL IC 불량
- 아날로그 전압계 입력 신호 미도달
⁕ 수리 내역
- 전원부 커패시터 3EA 교체
- 단선된 퓨즈 1EA 교체 및 퓨즈 소켓 청소
- 내부 릴레이 2EA 교체
- 로터리 스위치 접점 세척 및 재조립
- 전면 패널 LED 2EA 교체
- 내부 배선 리워크 및 절연처리
- 출력 신호처리용 TTL IC 2EA 교체
- 최종 동작 및 출력 테스트 진행
⁕ 수리 결과
- 전원 인가 시 정상 점등 및 동작
- SYSTEM/DET/CUT 선택 스위치 전환 정상
- DETECTOR 및 CUTTER 기능 작동 확인
- 전압계 신호 입력 정상
⁕ 보증 기간
- 3개월
