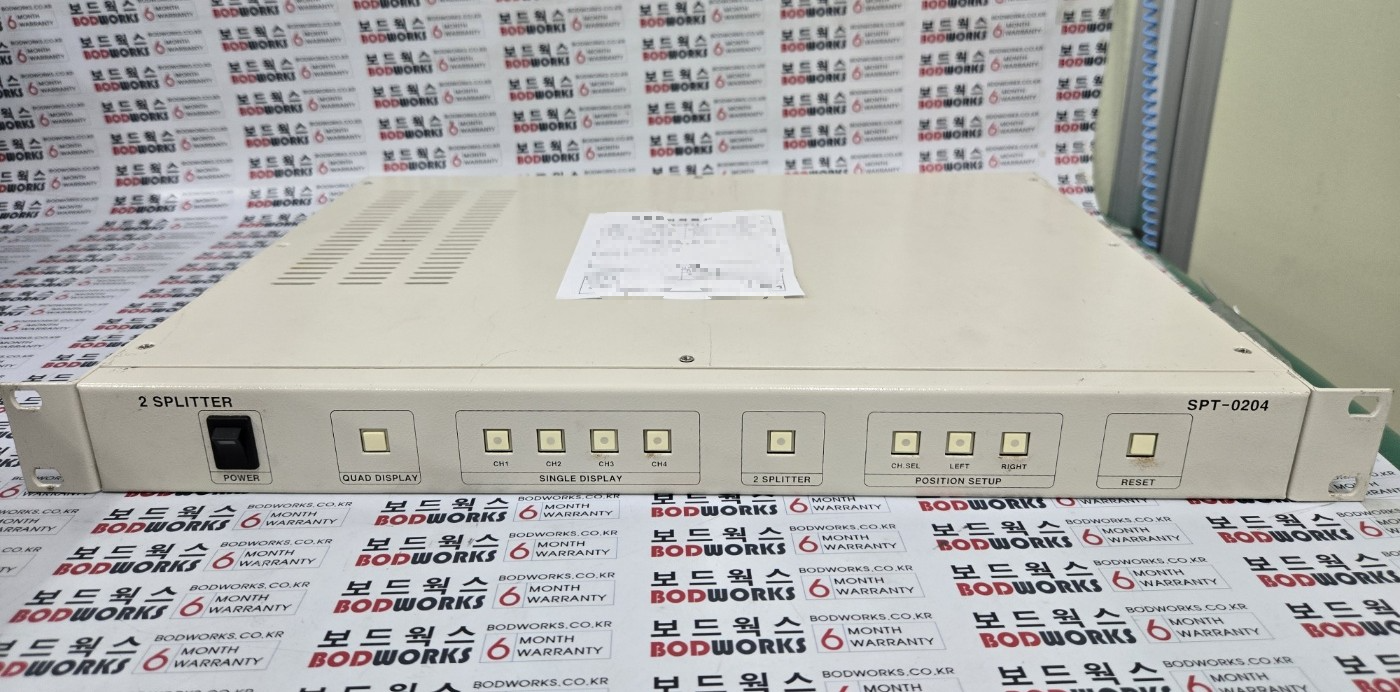

4분할기 SPT-0204

작 성 일	2025.    8.      27.
제 조 사
모 델 명	SPT-0204
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태

• 전원 인가 후 화면 출력 불가
• 일부 채널 전환 버튼 작동 불능
• 출력 화면에서 신호 끊김 및 노이즈 발생 확인









⁕ 점검 내역

• 내부 SMPS 전원부 노후 → 출력 전압 불안정
• 일부 콘덴서(Capacitor) 팽창 및 ESR 수치 이상 발견
• Video Signal Processor IC 동작 불안정
• 일부 채널 전환 시 정상 신호 출력되지 않음
• CH3/CH4 입력 버튼 접촉 불량 발생
• 세척 및 접점 복원 필요









⁕ 수리 내역

• 전원부 전해콘덴서 전량 교체 (고온/저ESR 사양으로 대체)
• Video Processor IC 및 주변 회로 재납땜(Re-soldering)
• 채널 선택 스위치 접점 세척 및 일부 교체
• 전체 회로 점검 후 신호 출력 안정화 확인









⁕ 수리 결과

• 전원 인가 후 모든 채널(1~4) 정상 출력 확인
• Quad Display / Single Display / Splitter 기능 정상 동작
• 신호 전환 시 끊김 현상 제거
• 최종 에이징 테스트 통과









⁕ 보증 기간

• 3개월























---
