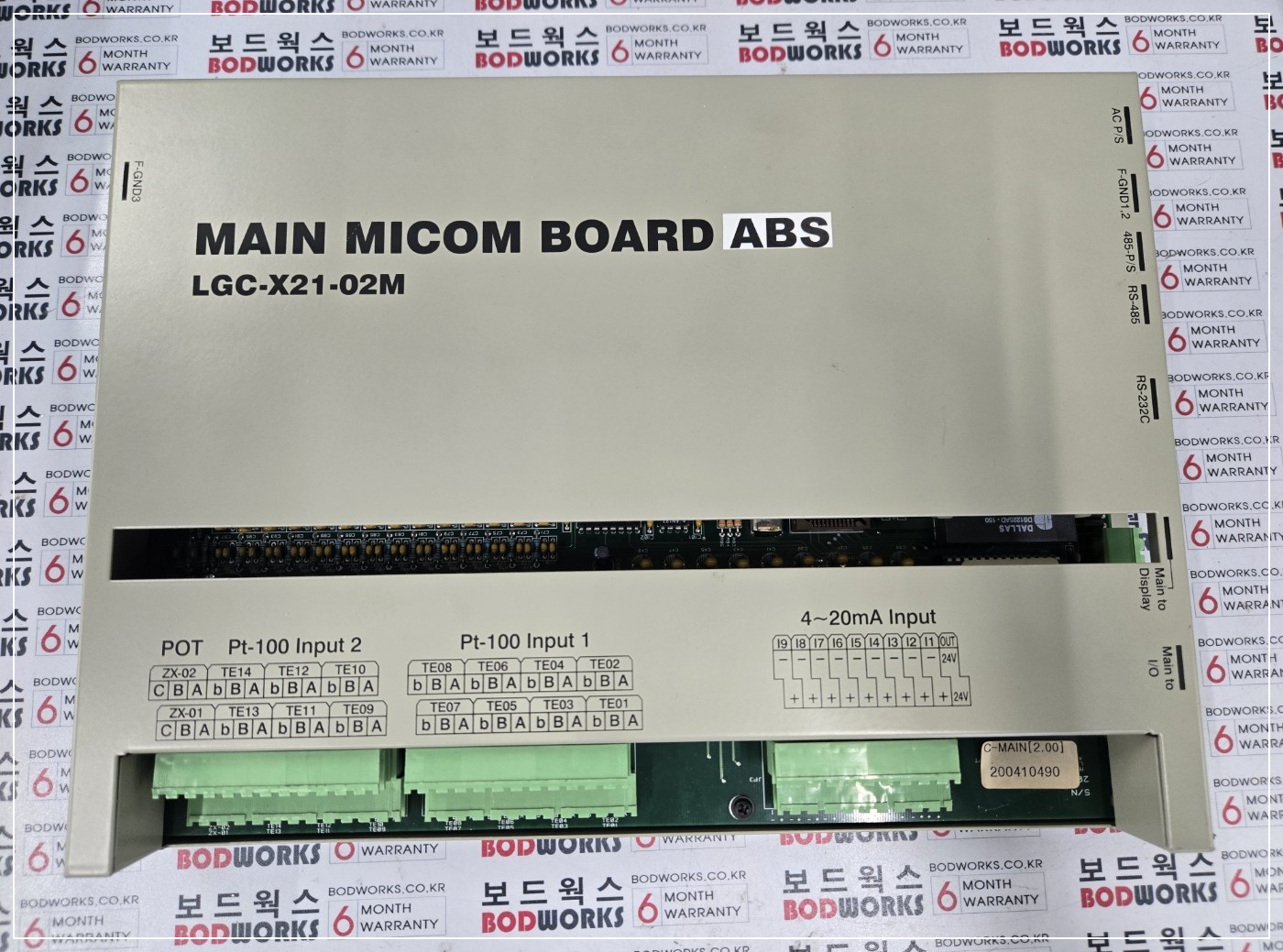

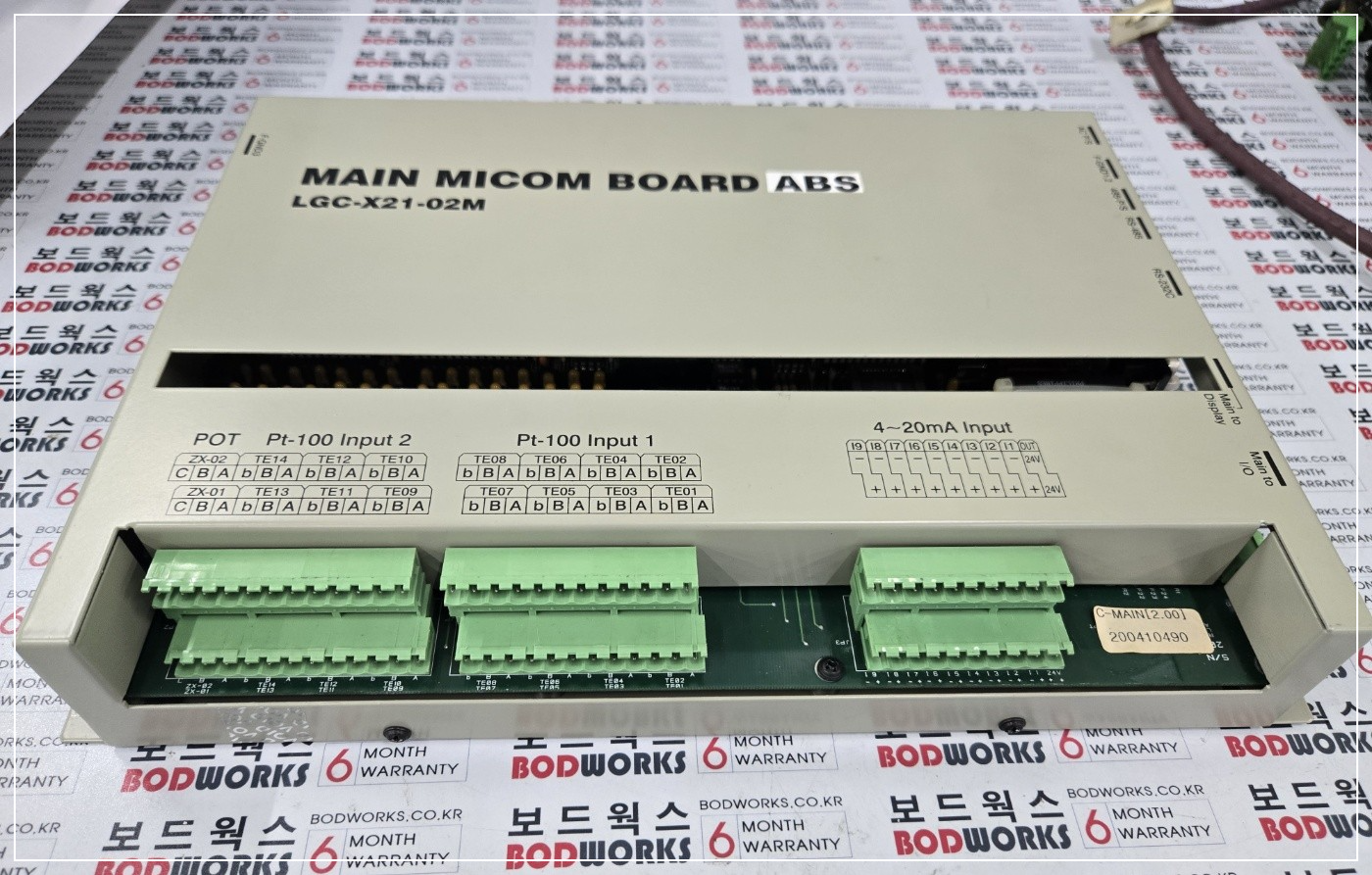

MAIN MICOM BOARD ABS LGC-X21-02M

작 성 일	2025.    11.      12.
제 조 사
모 델 명	MAIN MICOM BOARD ABS  LGC-X21-02M
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------











⁕ 입고 시 상태

• 전원 램프 점등되나 통신 포트 응답 없음
• 4~20mA 입력단 일부에서 비정상 전압 확인
• 내부 점검 결과 전원 레귤레이터 발열 과다 및 MCU 초기화 불가 현상 발생









⁕ 점검 내역

점검 항목	상 태	비    고
24V 전원 입력부	정상	전압 안정적
5V/3.3V 전원 변환부	불량	레귤레이터 열화로 출력 저하
메인 MCU 회로	불량	클럭 신호 불안정
EEPROM/메모리	정상	데이터 손상 없음
통신 포트 (RS-232C/485)	불량	드라이버 IC 손상
입력단 (4~20mA)	일부 불량	A/D 변환 이상 2CH









⁕ 수리 내역

• 전원부 레귤레이터 IC 및 주변 콘덴서 교체
• MCU 클럭 회로 및 리셋 회로 재납땜 및 클린업
• RS-232/485 통신 드라이버 IC 교체
• A/D 변환 회로 일부 소자 교체 및 신호 재보정
• 전체 세척 및 납 리플로우 후 전기적 절연 테스트 완료









⁕ 수리 결과

시험 항목	결 과	비   고
전원 인가 시 LED 상태	정상	안정적 점등
통신 응답		외부 장비와 송수신 OK
입력 전류 (4~20mA)	정상	전체 CH 정상 검출
출력 신호	정상	지정값 ±0.05mA 이내
장시간 연속 구동 (2hr)	정상	발열 및 재부팅 현상 없음









⁕ 보증 기간

• 3개월





















---
