D3C CONTROLLER - 254/04006/

작 성 일	2025.    11.      13.
제 조 사	DIENES
모 델 명	D3C CONTROLLER
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------



















⁕ 입고 시 상태

• 전원 인가 후 출력 반응 없음
• 일부 입출력 포트(단자) 인식 불가
• 내부 통신버스 이상으로 제어 명령 전달 불가
• 외부 센서 입력 신호 미검출







⁕ 점검 내역

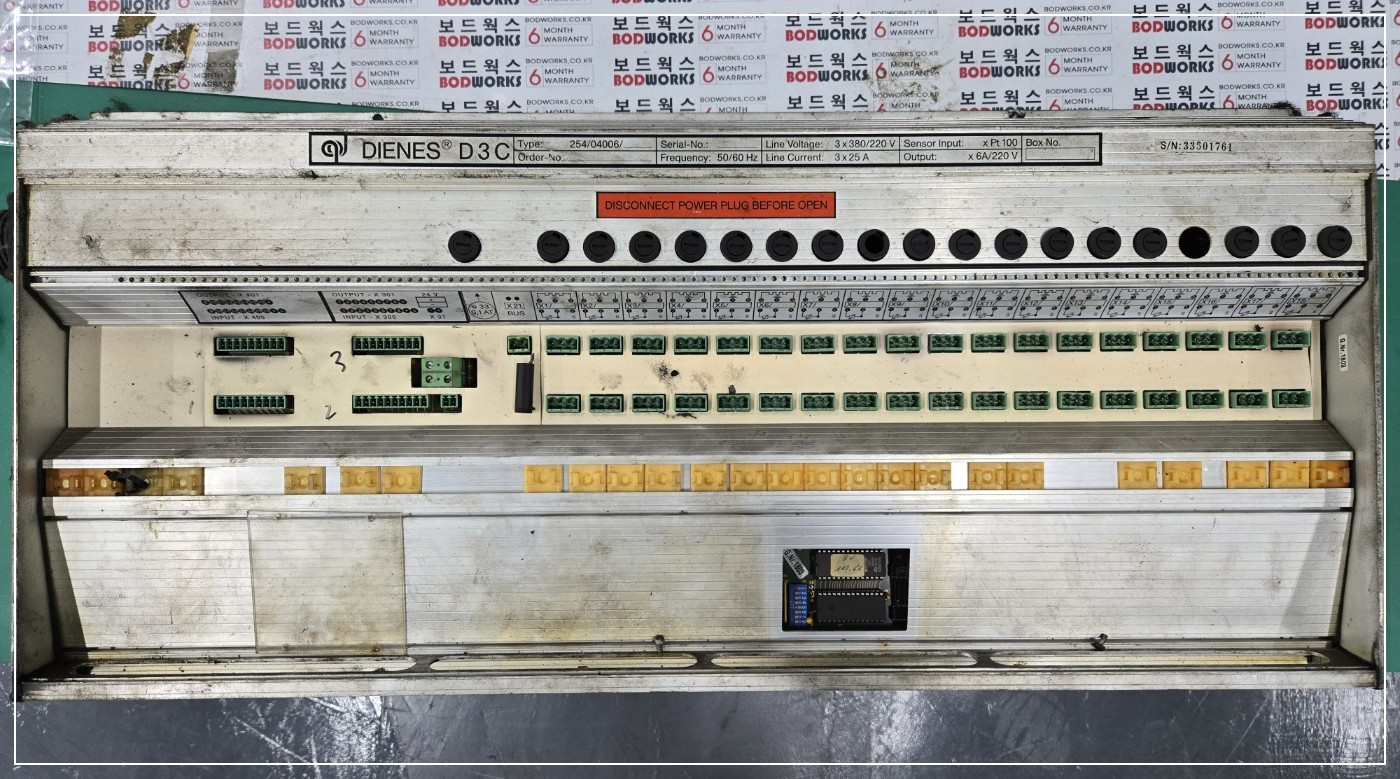

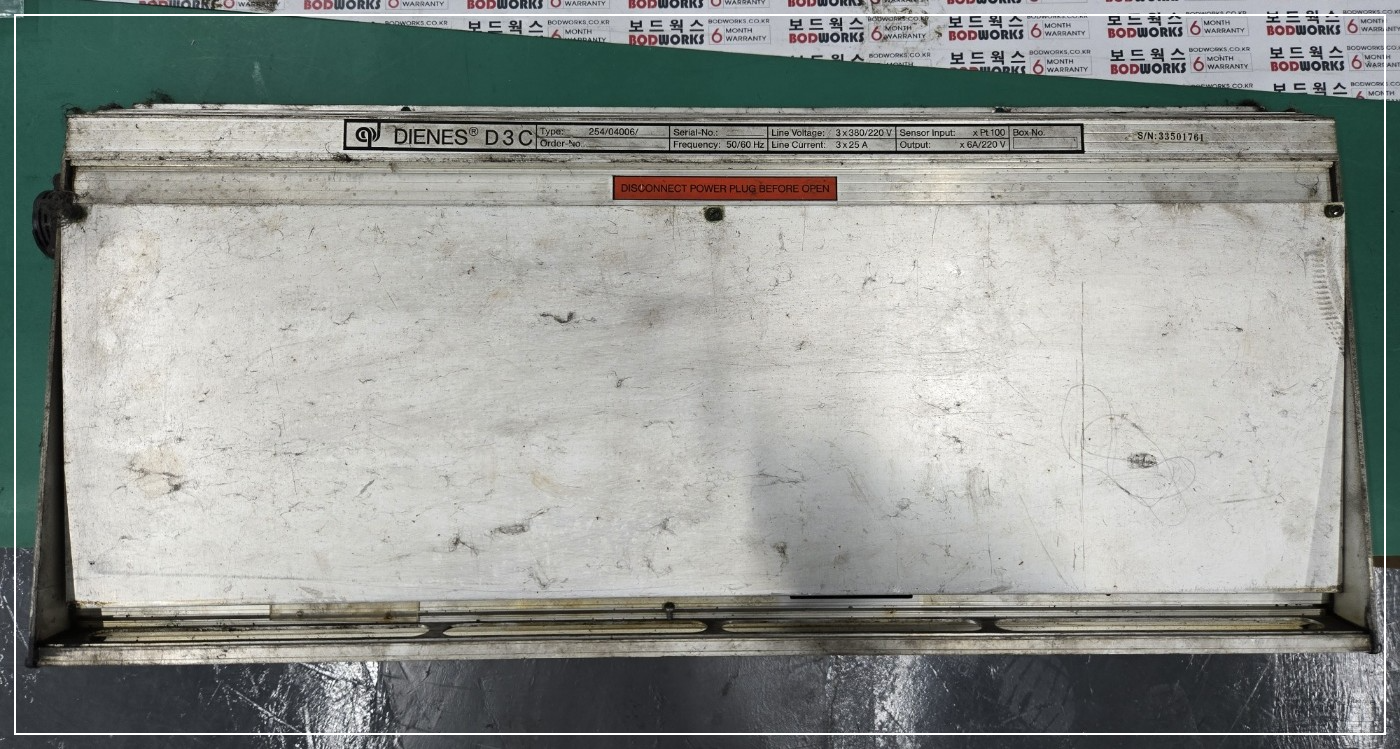

• 외관 점검 결과 ㅡ 상판 및 커넥터 단자부 오염 및 산화 다수 발견
• 내부 분해 후 확인
  • 전원부 일부 소자(레귤레이터 IC, 커패시터) 열화 확인
  • 입력부 커넥터 주변 납땜 불량 및 노후화된 콘덴서 누액 흔적 발견
  • 제어부 메인 보드 내 통신 칩(IC BUS 인터페이스) 손상 확인
• 메인 PCB 일부 트레이스 단선 및 접촉 불량 확인









⁕ 수리 내역

1. 전원회로 리빌드
   • 5V / 12V 출력 라인 재정비
   • 전해콘덴서 전량 교체
2. 통신회로 IC 및 포트 리플로우 재납땜
   • RS-버스 통신칩(IC-U21) 교체
3. 센서 입력부 리빌드
   • PT100 입력 회로 교체 및 신호 보정
4. 커넥터 클리닝 및 단자부 리페어
   • 산화 제거 및 전용 보호제 도포
5. 기능 테스트 및 부하 테스트 완료
   • 모든 출력 6A/220V 정상 동작
   • 온도 입력 신호 정상 반응
   • 통신 OK









⁕ 수리 결과

• 전원 및 제어 회로 정상 작동 확인
• 모든 출력 포트 및 입력 포트 정상 동작
• 부하 및 장시간 연속 동작 테스트 이상 없음









⁕ 보증 기간

ㆍ3개월























---
