시리얼 드라이브부 통신보드

작 성 일	2025.    11.      24.
제 조 사
모 델 명	시리얼 드라이브부 (통신보드)
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

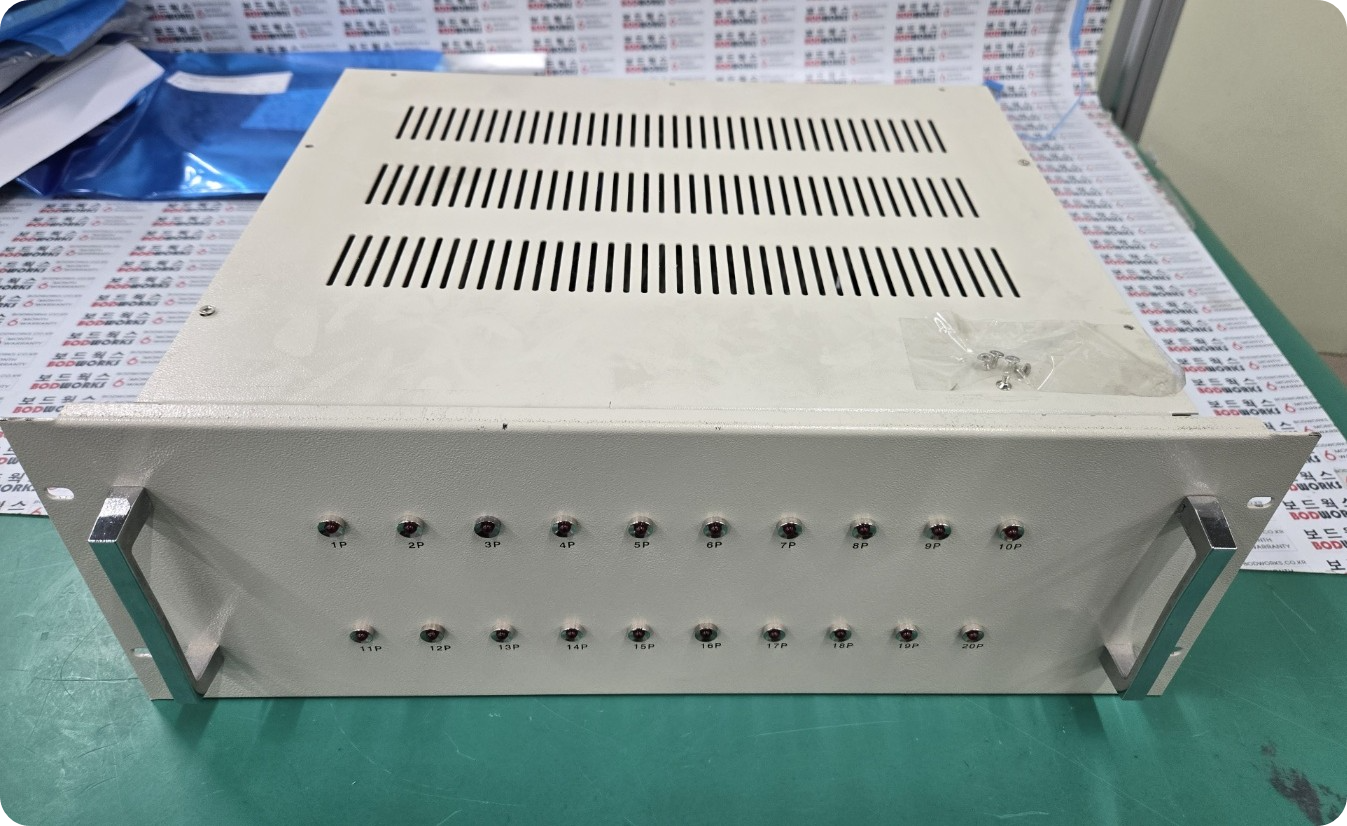

⁕ 입고 시 상태

• 외관상 충격 흔적 없음.
• 상부 환기구 먼지 및 오염 존재 → 내부 열 축적 가능성.
• 전면 커넥터부(1P~20P) 일부에서 접점 약간의 산화 발견.







⁕ 점검 내역

① 통신 드라이버 회로

• 3P, 7P, 12P, 16P 라인의 통신 드라이버 IC 4EA 중
  2EA 완전 불량, 2EA 출력 레벨 약함 확인.
• 주변 로직 IC 1EA에서 출력 전압 변동(노이즈 유입) 발견.

② 전원부(5V/12V 내부 레귤레이터)

• 전원 라인 Ripple 상승 (정상 20~40mV → 측정 120~180mV)
  → 필터링 캐패시터 ESR 상승.
• 5V 레귤레이터 주변 온도 상승 흔적 발견.

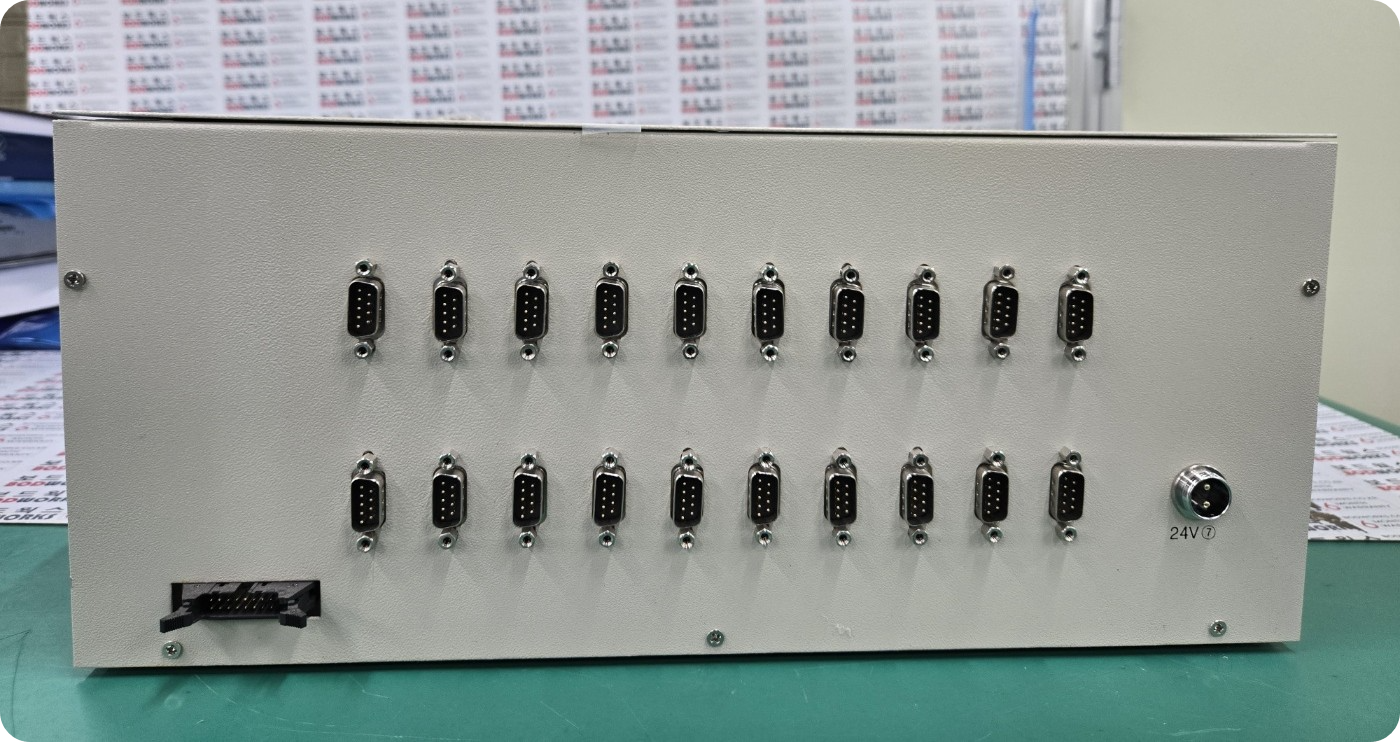

③ 커넥터 & 포트부

• 일부 포트 금속핀 산화 및 접촉 저하.

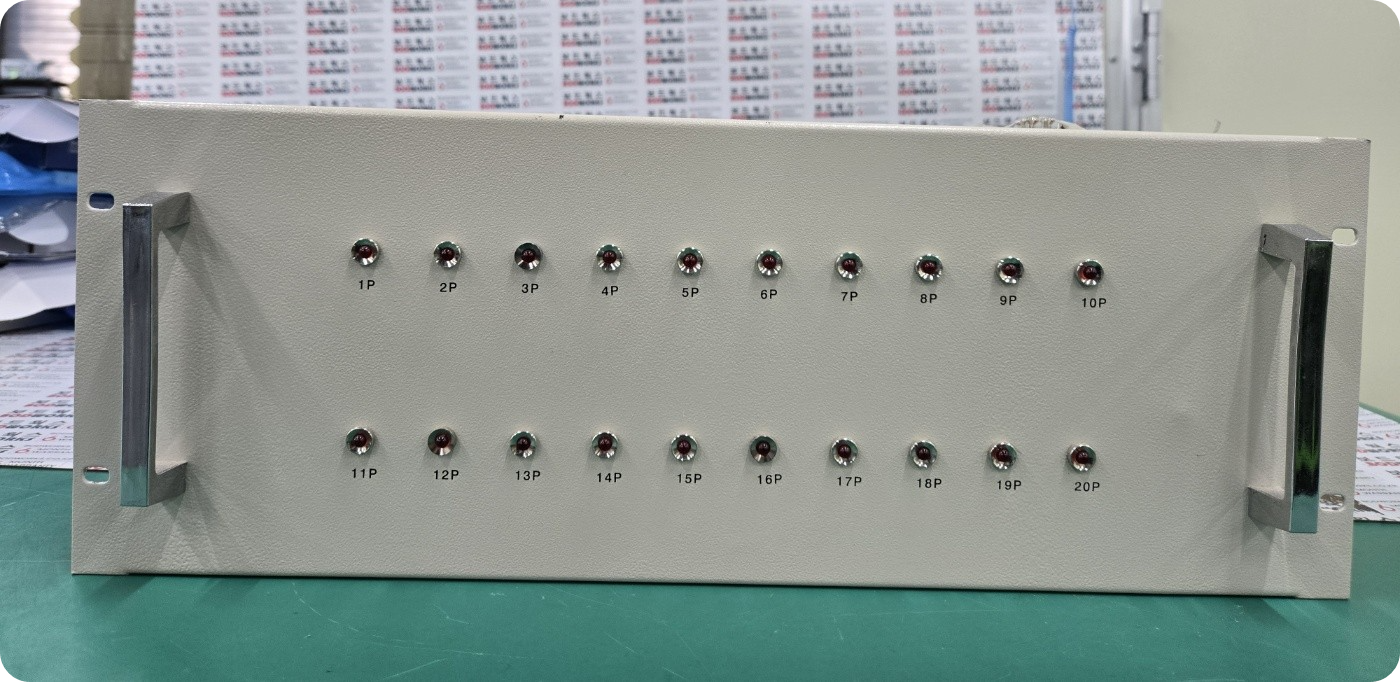

• 전면 패널에 장착된 LED(데이터 인디케이터) 중
  2EA 미점등 → LED 또는 구동 회로 불량.

④ 신호 노이즈 검사

• 7P, 12P 라인에서 GND 라인 임피던스 상승 → 땜 불량 1곳 확인.









⁕ 수리 내역

① 통신 드라이버 회로 수리

• 통신 드라이버 IC 총 4EA 신규 교체
• 로직 IC 1EA 교체
• TX/RX 라인 재납땜 & 라인 저항 보정

② 전원부 수리

• 노후된 필터 캐패시터 3EA 교체
• 5V 레귤레이터 주변 재납땜 및 방열 패드 재정비
• 전원 리플 측정 → 정상 수치로 회복 확인

③ I/O 포트 및 접점부 수리

• 1P~20P 전체 커넥터 접점 클리닝
• 산화 핀 2곳 리페어
• 미점등 LED 2EA 교체 후 정상 동작 확인

④ 내부 정비

• 보드 고정 볼트 2EA 재장착
• 전체 신호 라인 정리 및 절연 상태 점검
• 내부 먼지 제거 및 통풍 개선









⁕ 수리 결과

• 1P~20P 모든 채널 송수신(TX/RX) 정상 동작 확인
• 장시간 연속 통신 테스트 오류 없음
• 노이즈 테스트 PASS
• 전면 LED 인디케이터 정상









⁕ 보증 기간

ㆍ3개월





















---
