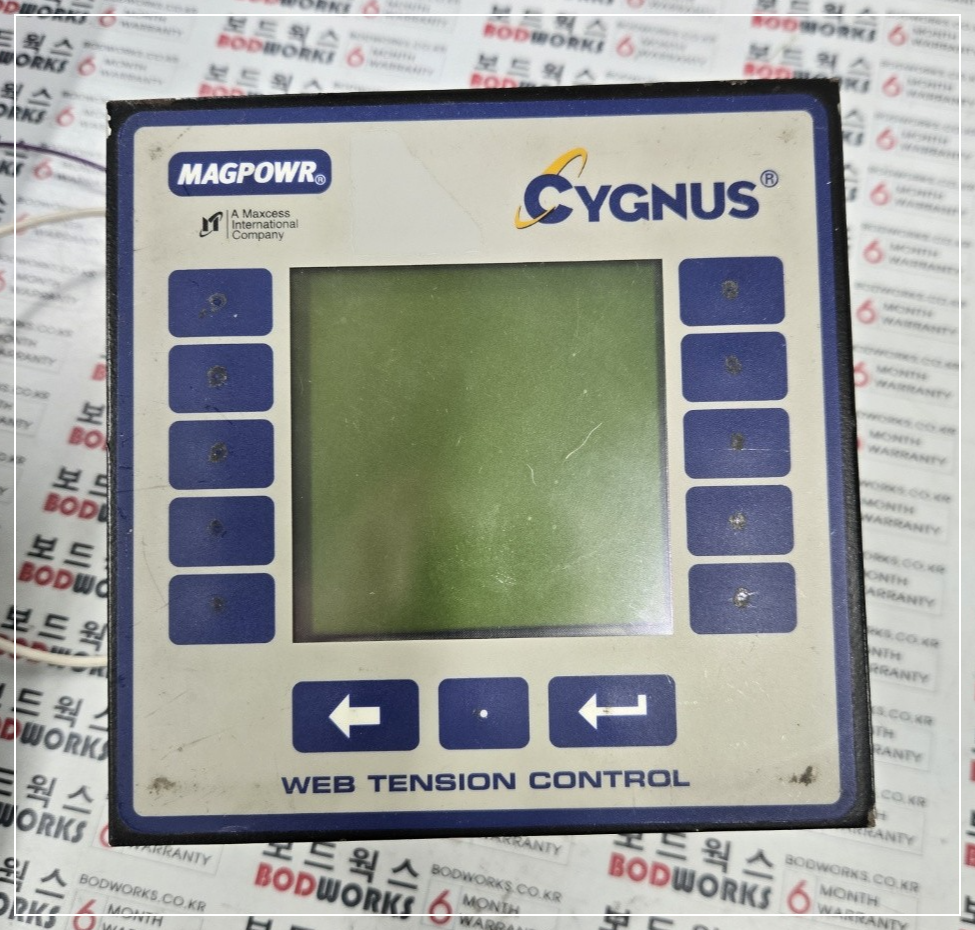

MAGPOWR CYGNUS-DIN

작 성 일	2025.    12.      16.
제 조 사	MAGPOWR

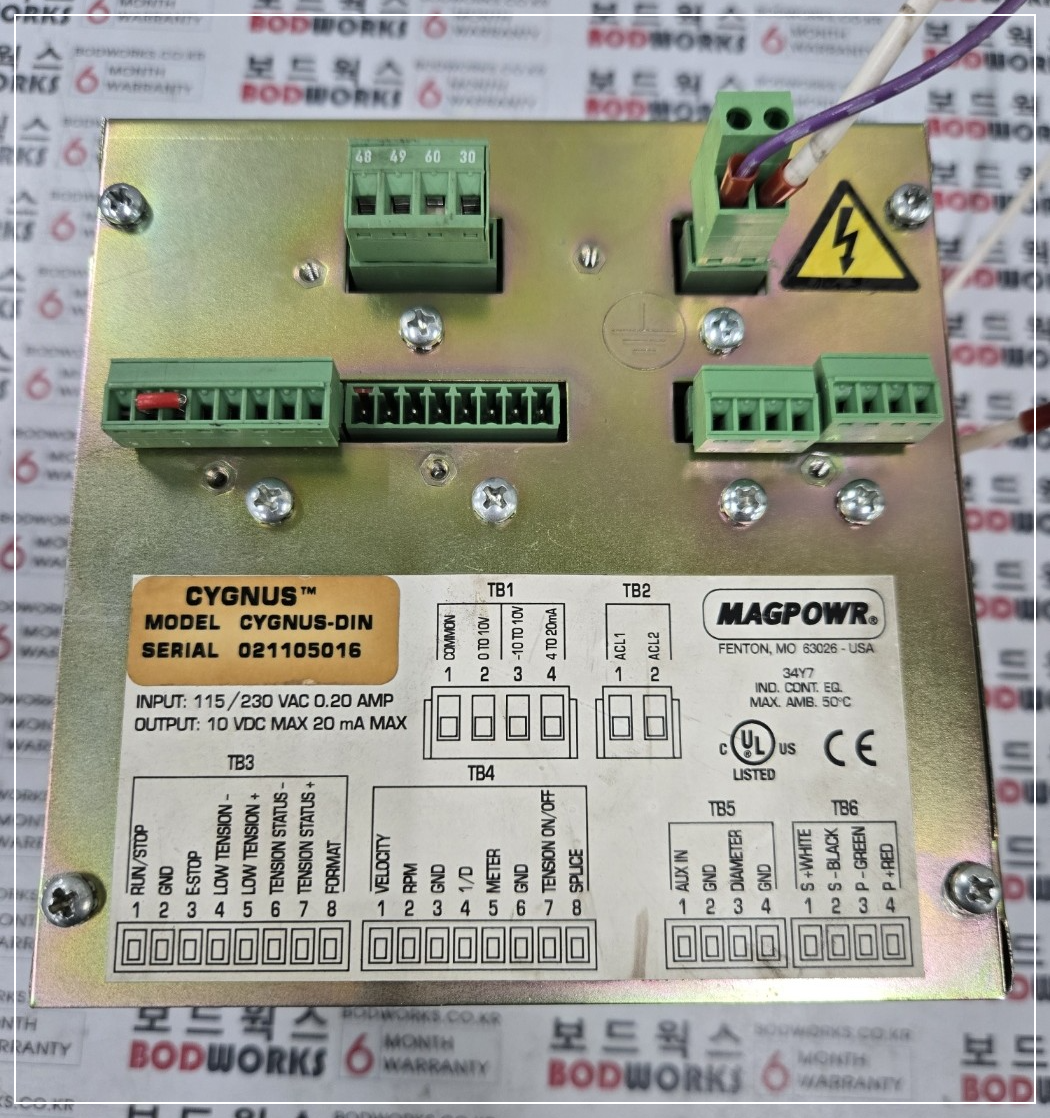

모 델 명	CYGNUS-DIN
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

















⁕ 입고 시 상태

• 전원 인가 시 화면 미표시 또는 흐릿한 표시
• 버튼 입력 불가 또는 오동작
• 장력 제어 값 표시 불량
• 설정값 변경 불가 및 시스템 응답 없음









⁕ 점검 내역

1. 외관 및 조작부 점검
   • 전면 키패드 오염 및 사용 흔적 확인
   • LCD 화면 백라이트 밝기 저하
   • 버튼 접점 감도 저하 확인
2. 전원부 점검
   • 내부 전원부 출력 전압 불안정
   • 전해콘덴서 노후로 인한 리플 발생
   • 레귤레이터 출력 편차 확인
3. 제어 및 표시부 점검
   • LCD 구동 신호 불안정
   • 표시 데이터 일부 누락 현상 확인
   • MCU 주변 클럭 및 제어 신호 이상 없음
4. 입·출력 인터페이스 점검
   • 외부 장력 센서 입력 신호 정상
   • 내부 처리 과정에서 표시 및 제어 미반영 확인









⁕ 수리 내역

• 노후 및 불량 전원부 전해콘덴서 교체
• 전압 레귤레이터 출력 안정화 작업
• LCD 커넥터 접점 세척 및 재체결
• 키패드 접점 클리닝 및 복원 작업
• PCB 전반 세척 및 납땜 보강 작업 수행









⁕ 수리 결과

• 전원 인가 시 LCD 정상 표시 확인
• 메뉴 진입 및 설정값 변경 정상 동작
• 버튼 입력 반응 정상 확인
• 장력 제어 값 표시 및 응답 정상
• 연속 구동 테스트 실시









⁕ 보증 기간

ㆍ3개월



















---
