HANYOUNG NUX 온도조절계 NP200-00

작 성 일	2025.    11.      17.
제 조 사	HANYOUNG  NUX
모 델 명	온도조절계  NP200-00
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태

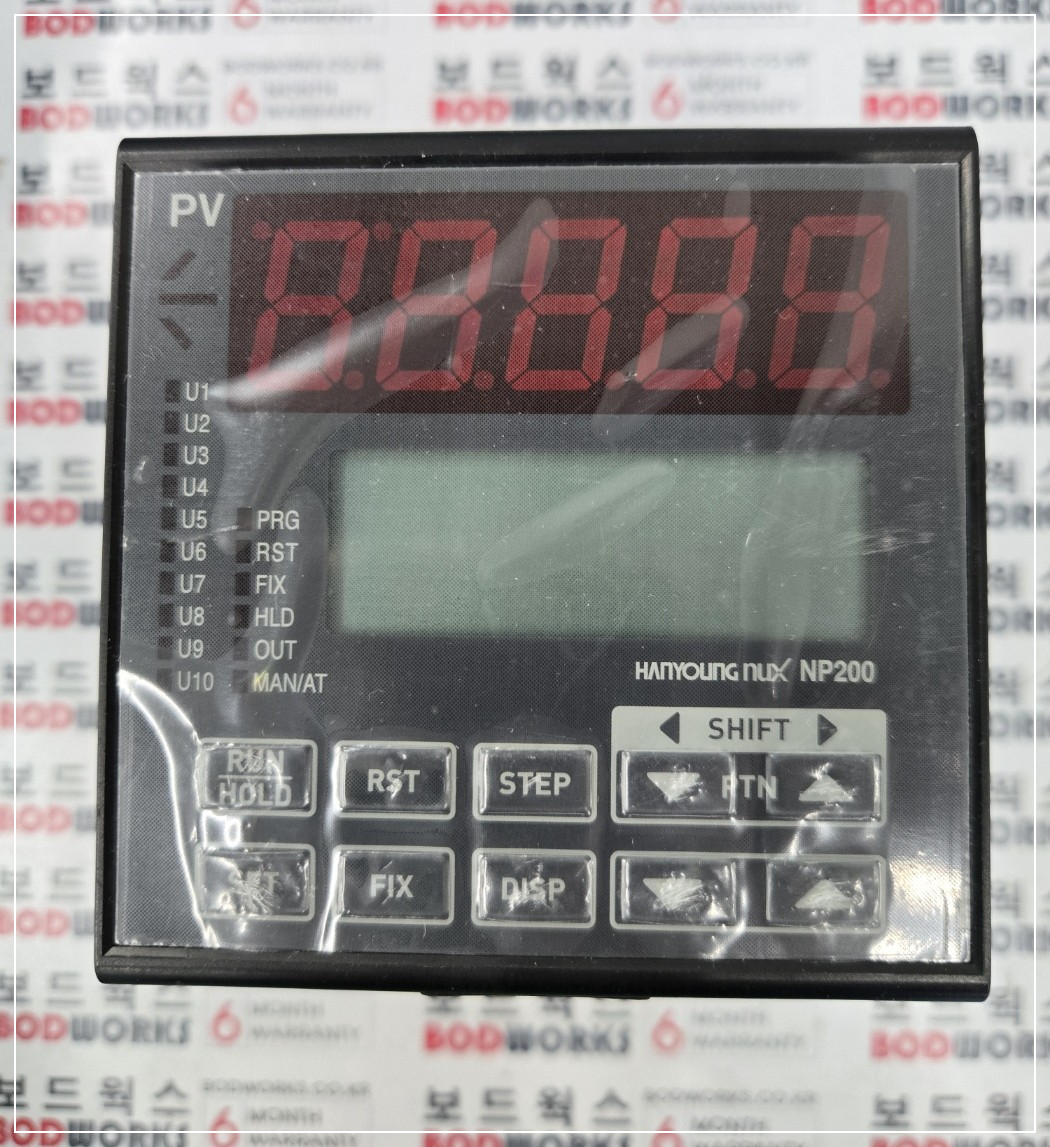

• 온도조절계 화면 표시 불량
• PV(현재 온도) LED 부분이 정상 점등되지 않거나 점멸
• LCD 구간 표시 안 됨
• 버튼 입력 반응 불량(특정 키 미작동)
• 장비 설치 시 제어 출력이 불안정하게 동작









⁕ 점검 내역

• 전면부 디스플레이에 스크래치 및 보호필름 잔존
• 내부 PCB 먼지 및 이물 존재
• 전면 키패드 일부 접점 노후
• 후면 단자부 산화 흔적 없음 — 단말부는 양호
• 전원 입력 정상 (AC/DC 공급 시 정상 기동 불가)
• 내부 레귤레이터 출력값 불안정
• 5V/3.3V 라인 노이즈 발생 확인
• 백라이트·세그먼트 드라이버 구동 신호 미출력









⁕ 수리 내역

• 전원부 전해 커패시터 전량 교체
• 레귤레이터 회로 재정비 및 필터링 강화
• LED 드라이버 IC 교체
• LCD 드라이버 IC 재납땜(Rework)
• 버튼(Keypad) 접점 클리닝 및 일부 스위치 교체
• 내부 PCB 클리닝 & 재조립
• 각 단자부 전압 출력 테스트 완료









⁕ 수리 결과

항      목	테스트 결과
전원 인가 후 부팅	정상
PV/각 세그먼트 LED 표시	정상 점등
LCD 문자 표시	정상
키 입력(RUN/HOLD, RST, STEP 등)	모두 정상
OUT 신호 출력	정상
온도 입력 시 제어반응	정상 PID 제어동작
장시간 부하 테스트(2시간)	이상 없음









⁕ 보증 기간

ㆍ3개월





















---
