PHOENIX CONTACT Analog Output Card

작 성 일	2026.    1.      19.
제 조 사	PHOENIX CONTACT

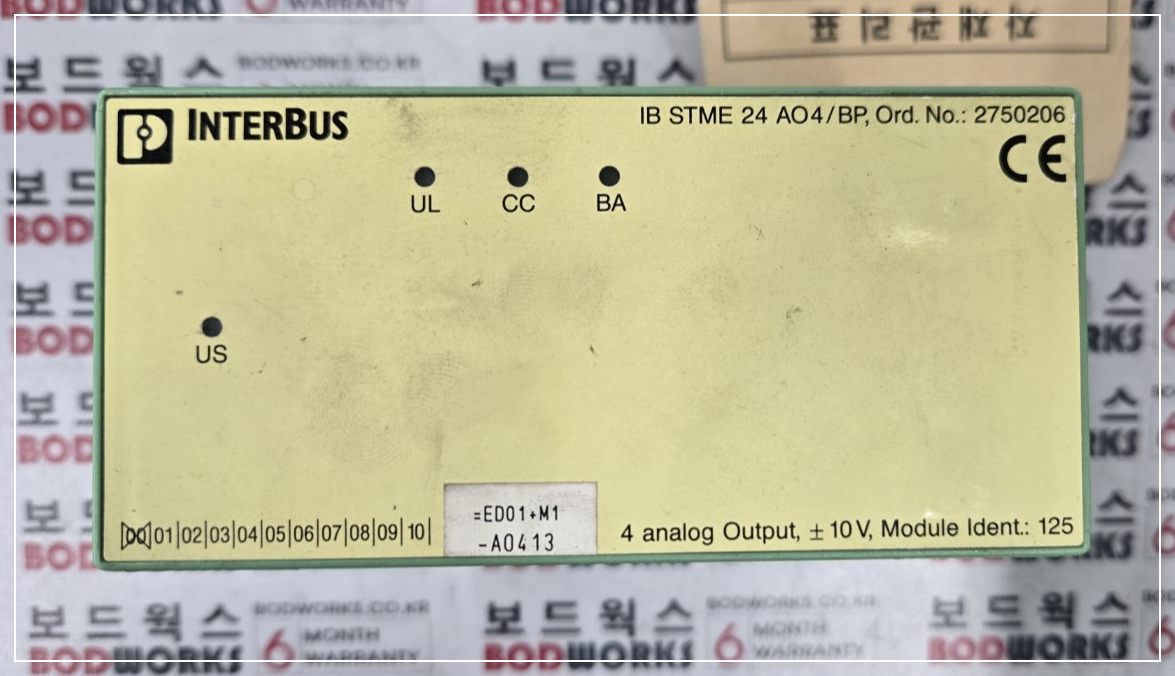

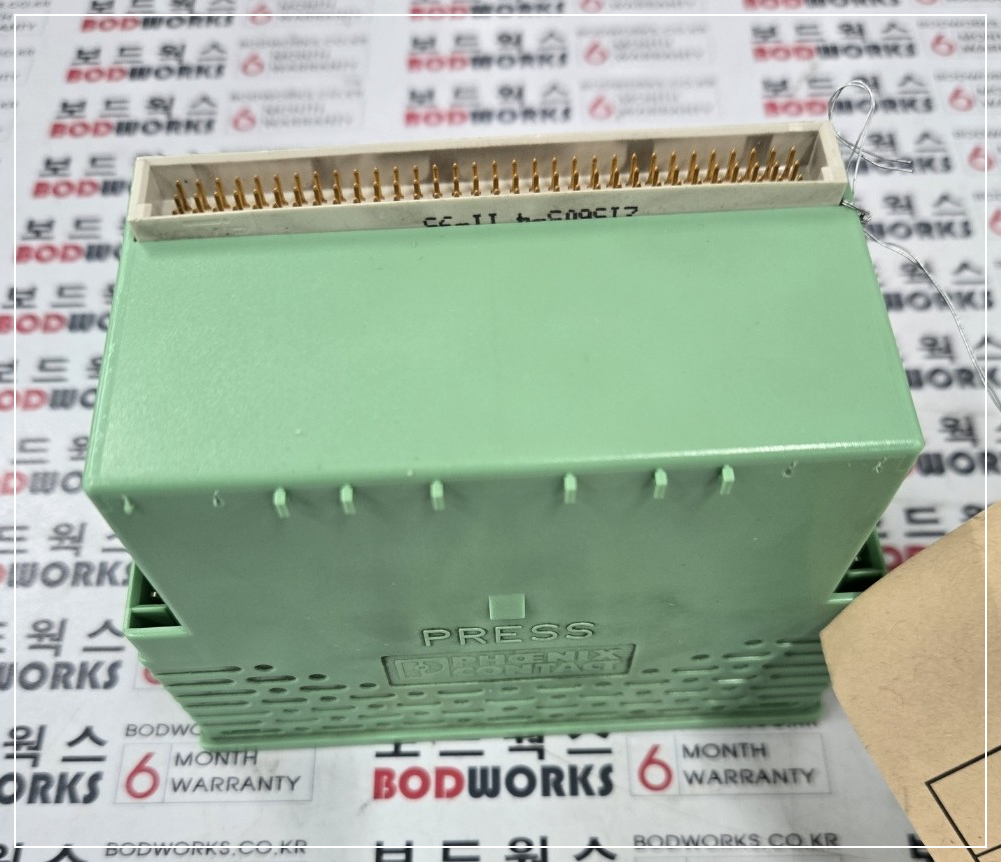

모 델 명	Analog Output Card -  IB STME 24 A04/BP
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------





















⁕ 입고 시 상태

• INTERBUS 네트워크 정상 인식 불가 또는 간헐적 통신 오류 발생
• 아날로그 출력값 미출력 또는 출력값 불안정
• 특정 채널 출력 고정(0V 또는 Max 출력)
• LED 상태 이상 (CC / BA LED 점등 불량)









⁕ 점검 내역

• 외관 점검
  • PCB 오염 및 노후 흔적 확인
  • 일부 커넥터 접점 열화 확인
• 전원부 점검
  • 내부 24V → 로직 전원 변환 회로 전압 불안정 확인
  • 전원 필터용 전해콘덴서 용량 저하
• 출력 회로 점검
  • DAC 출력단 기준전압 편차 발생
  • 출력 증폭 OP AMP 일부 채널 이상 동작 확인
• 통신부 점검
  • 통신 IC 주변 신호 이상 없음
  • 보조 전원 불안정으로 인한 통신 오류 가능성 확인









⁕ 수리 내역

• 노후 및 불량 전해콘덴서 교체
• 전원 레귤레이터 및 주변 소자 재납땜
• 아날로그 출력 증폭 OP AMP 불량 소자 교체
• 출력 라인 보호 소자 점검 및 일부 교체
• PCB 세척 및 접점 클리닝 작업 수행











⁕ 수리 결과

• 내부 전원 전압 정상 범위 유지 확인
• 네트워크 정상 인식 확인
• 4채널 아날로그 출력 ±10V 전 범위 정상 출력
• 각 채널 출력 선형성 및 안정성 양호
• 장시간 연속 동작 테스트 결과 이상 없음









⁕ 보증 기간

ㆍ3개월





















---
