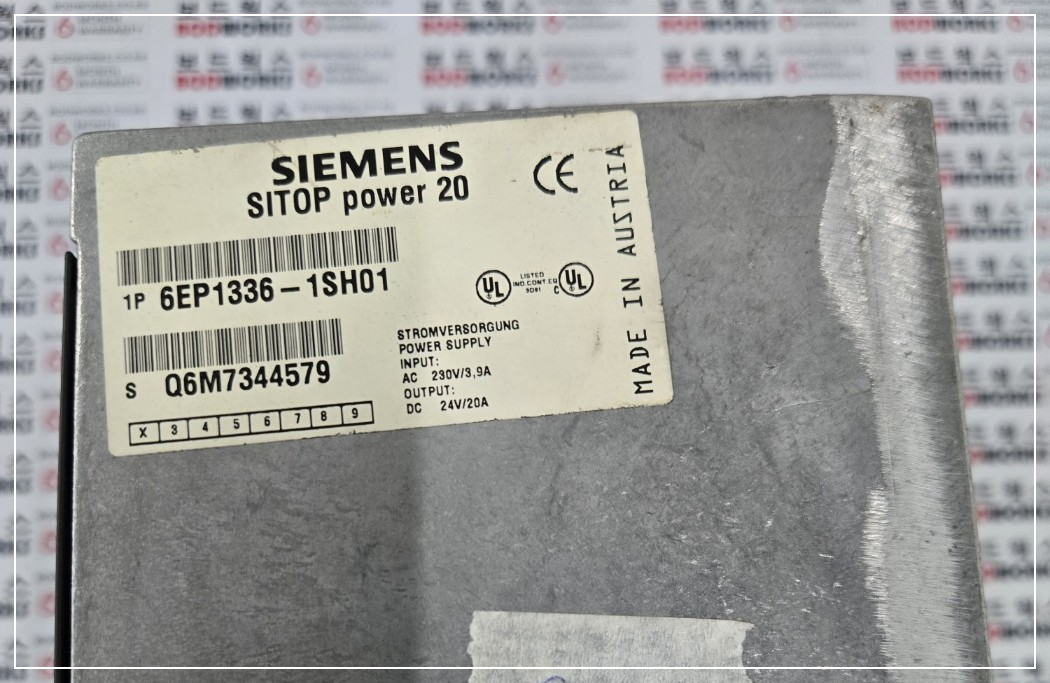

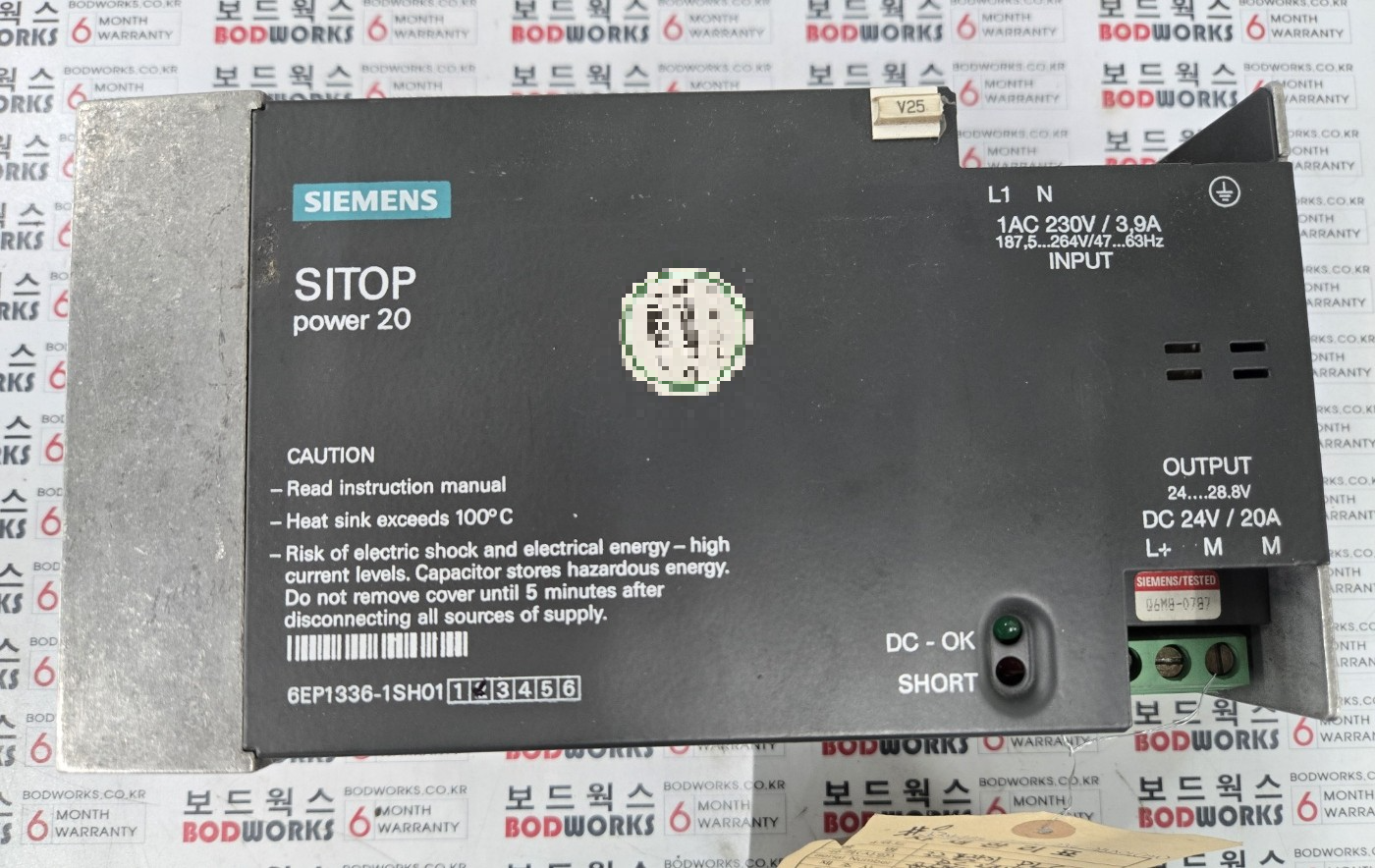

SIEMENS 6EP1 336-1SH01

작 성 일	2025.    12.      29.
제 조 사	SIEMENS
모 델 명	6EP1 336-1SH01
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태

• 전원 인가 시 출력 전압 미발생
• DC-OK LED 미점등
• 부하 연결 시 즉시 출력 차단
• SHORT 표시 동작 또는 출력 불안정 발생









⁕ 점검 내역

• 입력부 정류 회로 및 EMI 필터 점검
• 스위칭 전원부 동작 상태 확인
• 출력부 전압, 전류 및 리플 측정
• 보호회로(Short / Over Current) 점검
• 내부 주요 부품 열화 및 손상 여부 확인









⁕ 수리 내역

• 노후 및 불량 전해콘덴서 교체
• 출력 안정화 관련 전원 제어부 부품 교체
• 열 영향 부위 납땜 보강 및 재작업
• 내부 오염 제거 및 방열 상태 점검









⁕ 수리 결과

• 입력 전압 범위 전 구간 정상 동작 확인
• 출력 전압 DC 24V 정상 발생
• 정격 부하 테스트 시 출력 안정
• DC-OK 표시 정상 점등
• SHORT 보호 기능 정상 동작 확인
• 연속 동작 테스트 이상 없음









⁕ 보증 기간

ㆍ3개월





















---
