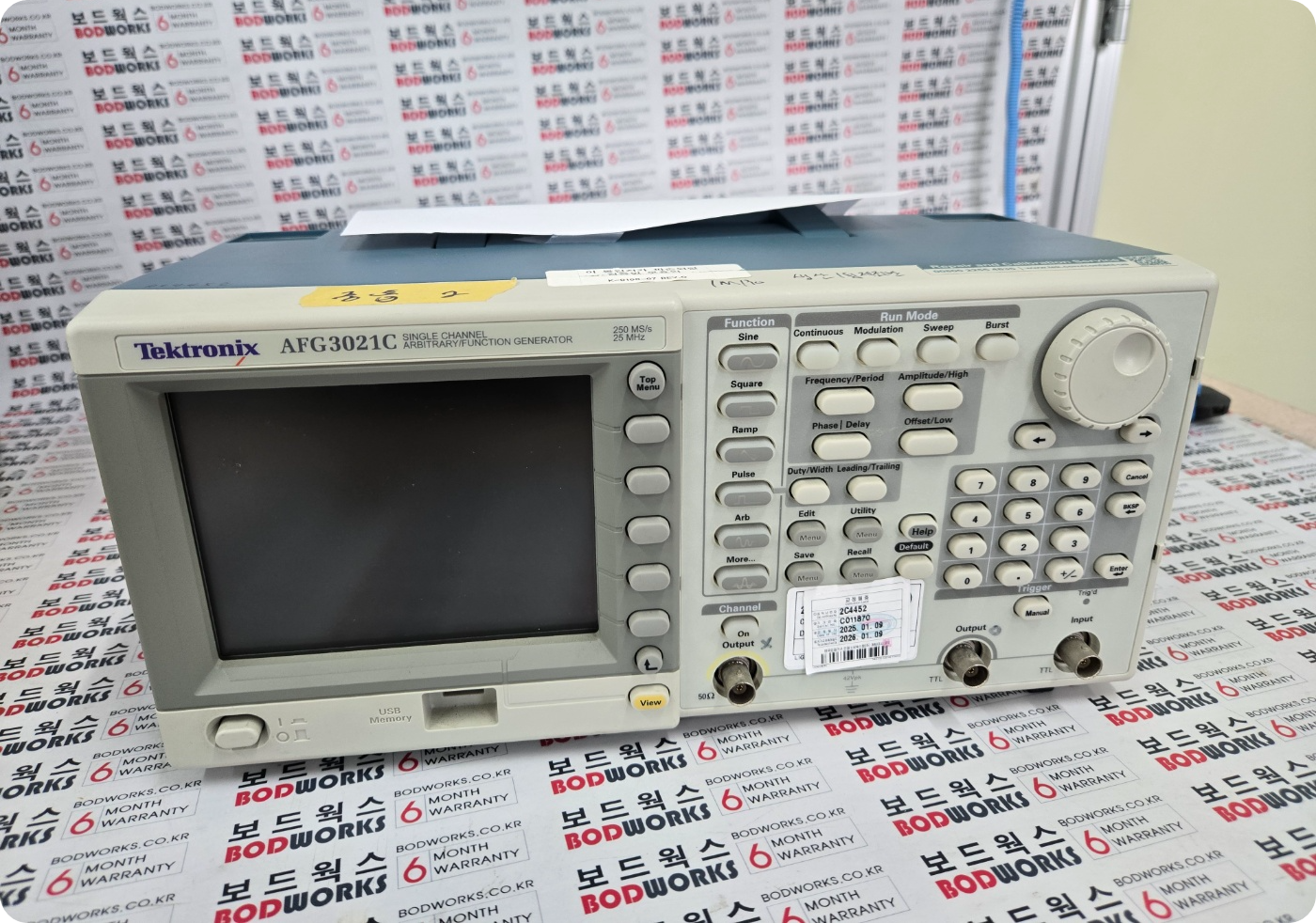

AFG3021C

작 성 일	2025.     4   .   24
제 조 사	TEKTRONIX
모 델 명	AFG3021C
고장증상	작동불량
수리내역	설명 참조



산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------













⁕ 입고 시 상태

• 전원 인가 시 부팅 불가
• 전면 LCD 무출력, 팬 작동 없음
• 전면 버튼 눌림 정상이나 반응 없음







⁕ 점검 결과



항    목	결     과
내부 파워서플라이	출력 없음 (콘덴서 2종 팽창, 정류부 쇼트 확인)
메인보드	파워 불량으로 인해 반응 없음
디스플레이/버튼부	신호 없음 (정상 동작 추정, 전원 복구 후 확인 필요)
USB 및 입출력단자	외관은 이상 없음







⁕ 수리 내역

• 파워서플라이 고장 → 메인 콘덴서 및 쇼트 다이오드 교체
• 전원 회로 전면 재납땜 (PCB 일부 탄화 부위 리워크)
• 전압 라인 리셋 및 보호회로 점검
• 전면 LCD 및 조작부 전원 인가 후 정상 출력 확인
• 기능 테스트 후 정현파, 구형파, 삼각파 출력 정상 확인







⁕ 수리 결과



항     목	결      과
전원 및 부팅 상태	정상 부팅됨
출력 기능	파형 발생 및 조정 정상 작동됨
입력/통신 포트	USB 인식 및 기능 테스트 완료
외관 상태	상단 마킹 제거, 전체 청소 완료







⁕ 보증 기간

• 3개월











---







• 채널 수 (Channels): 1 채널
• 대역폭 (Bandwidth): 25 MHz
• 샘플링 속도 (Sampling Rate): 250 MSa/s (Mega Samples per second)
• Arbitrary 파형 메모리 용량: 128k 포인트
• 수직 분해능 (Vertical Resolution): 14-bit
• 출력 전압 (Output Amplitude): 최대 10 Vpp (50Ω 부하 기준)



















---
