MSO9104A Oscilloscope

작 성 일	2025.     4   .   29
제 조 사	Agilent
모 델 명	MSO9104A Oscilloscope
규     격
S / N
고장증상	전원 불량
수리내역



산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------

※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

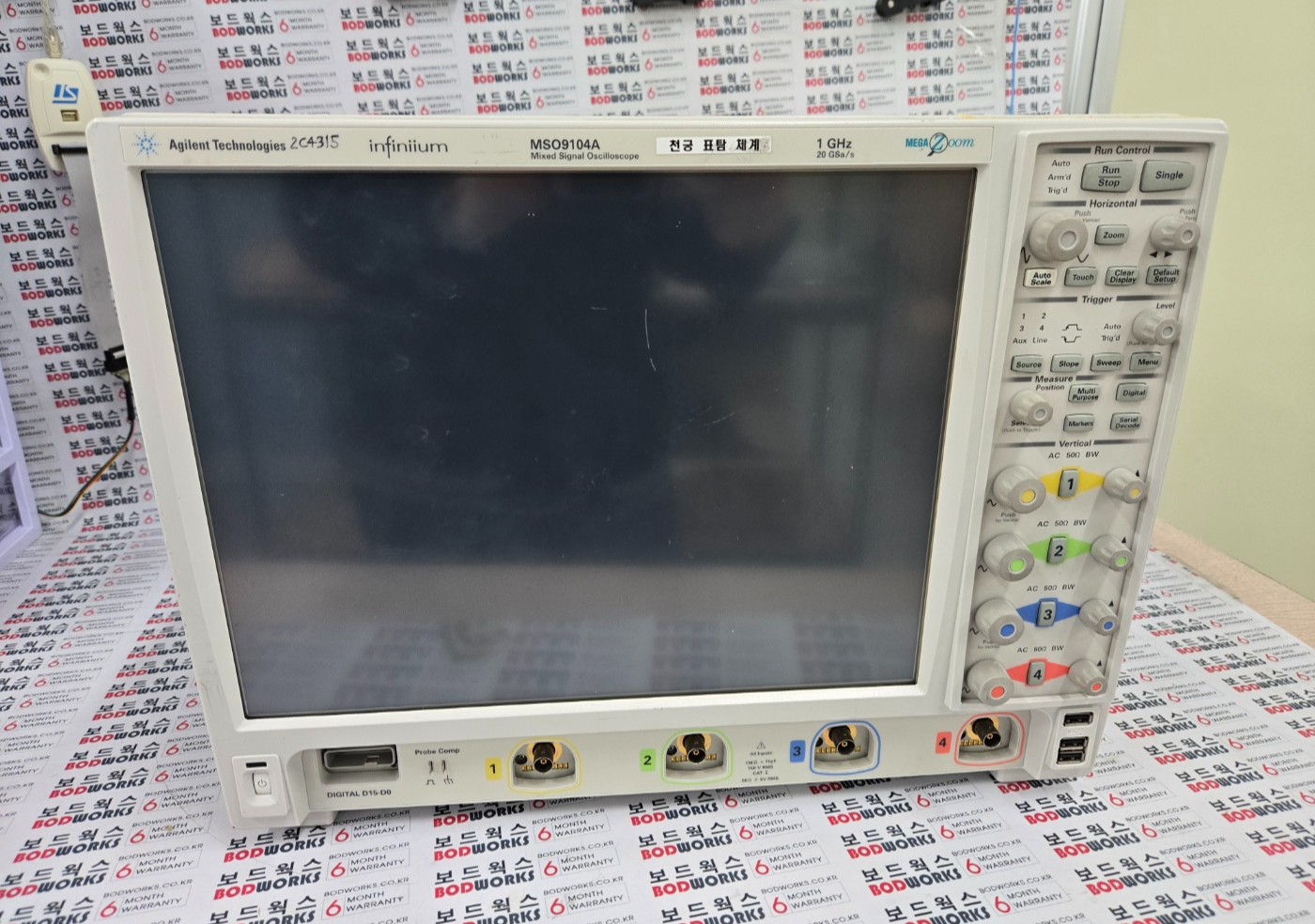

⁕ 입고 시 상태

• 전원 인가 시 팬 작동은 있으나 화면 미출력
• 전면 터치스크린 반응 없음
• 부트음 없음 (POST 실패 의심)
• 외관 양호 (전면부 살짝 먼지 있음, 손상 없음)







⁕ 점검 결과



항    목	결     과
내부 파워서플라이	+5V, +12V, -12V 모두 정상 출력 확인
메인보드 BIOS 상태	POST 실패 (CMOS 오류 로그 있음)
하드디스크 상태	SATA 연결 문제 없음, OS 이미지 정상
GPU/디스플레이 제어부	모니터 신호 없음 (내장 그래픽 칩셋 불량 의심)
USB 포트 및 입력단	외부 인식 정상







⁕ 수리 내역

• 내부 RTC 배터리 교체 (CMOS 리셋 불가 상태)
• BIOS 영역 재플래시 (동일 펌웨어 복구)
• 그래픽 제어 칩셋 리플로우(고열 재납땜) 실시
• 내부 먼지 제거 및 포트 클리닝
• POST 통과 및 Agilent 로고 출력 확인







⁕ 수리 후 상태



항     목	결     과
전원 및 부팅 상태	정상 부팅됨
화면 출력	정상 출력 (터치 반응도 OK)
측정 기능	정상 작동함
저장 및 통신 기능	USB 및 LAN 전부 정상
외관 상태	양호, 청소 완료







⁕ 보증 기간

• 3개월









---





⁕ 제품 개요

Agilent (현 Keysight) MSO9104A는 최대 1GHz 대역폭, 4채널 입력, 그리고 초당 20GSa/s의 샘플링 속도를 제공하는 고성능 **디지털 혼합 신호 오실로스코프(MSO)**입니다. 아날로그 및 디지털 신호의 동시 분석이 가능하여 고속 디지털 설계, 임베디드 시스템, 신호 무결성 테스트 등 다양한 고급 애플리케이션에 적합합니다.



⁕ 기술 사양

항목사양

대역폭 (Bandwidth)	1 GHz
채널 수 (Analog)	4채널
샘플링 속도	최대 20 GSa/s
신호 처리 방식	디지털
디지털 채널 (옵션)	16채널 (MSO 구성 시)
메모리 깊이	최대 수백 Mpts (옵션에 따라 다름)
트리거 기능	고급 트리거 (펄스 폭, 런트, 시리얼, 패턴 등)
디스플레이	고해상도 컬러 디스플레이
연결 포트	LAN, USB, GPIB, VGA 등
애플리케이션 지원	시리얼 프로토콜 디코딩 (I2C, SPI, UART 등), 측정 자동화





















---
