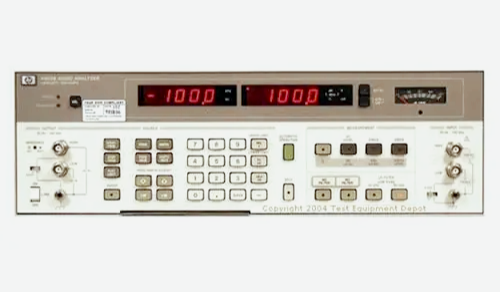

AUDIO ANALYZER HP-8903B

작 성 일	2025.    6.    11.
제 조 사	HP
모 델 명	AUDIO ANALYZER HP-8903B
고장증상	작동 불량
수리내역	수리내역 설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------













📦 입고 시 상태

• 주파수 Sweep 및 Level 세팅 미응답
• Source 출력단 신호 없음 (OUTPUT 불능)
• 키패드 입력 지연 및 일부 작동 안함







🔍 진단 및 점검

• 내부 Function Generator 모듈 회로 불량 확인
• Frequency Control 회로의 오실레이터 신호 없음
• 출력 버퍼 앰프부(Analog Board) 전압 강하 발생
• 메인 파워서플라이 15V 출력 불안정 확인
• 내부 전원부 콘덴서 팽창 다수 발견







🔧 수리 내역

• 파워서플라이부 전해콘덴서 8EA 전면 교체
• Function Generator 보드 상의 OP-AMP 2EA (LF351) 교체
• 주파수 컨트롤러 회로 재납땜
• 키패드 접점부 분해 세척 및 라버돔 교체
• 내부 팬 모터 교체 (저소음 타입 적용)
• 전체 기능 점검 후 Self-Test 통과







✅ 테스 결과

항      목	결      과
주파수 설정 범위 (20Hz ~ 100kHz)	정상 동작
Level 조정 및 출력	±0.5dB 이내 정밀도 회복
SINAD, Distortion 측정	기준 대비 정확도 내 수렴
자동 측정 기능 (SPCL)	전체 항목 정상 작동
출력 임피던스 세팅 (600/50Ω)	전환 및 반응 정상









🧾 보증 기간

• 3개월























---
