DNEW13_PCB

작 성 일	2025.    9.      22.
제 조 사
모 델 명	DNEW13
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------













⁕ 입고 시 상태

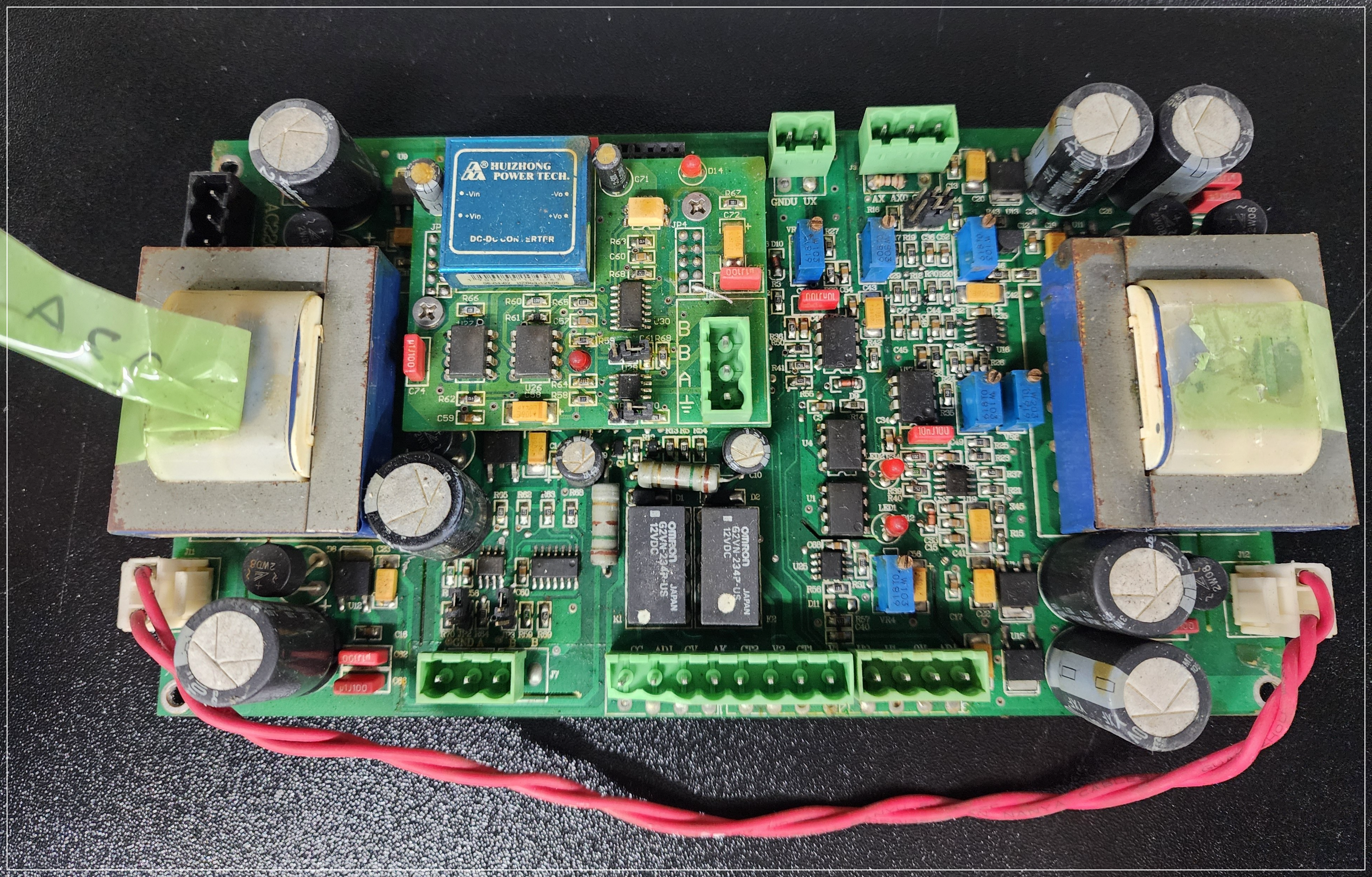

• PCB 전체적으로 먼지 및 사용 흔적 다수 확인됨.
• 양쪽 변압기(트랜스포머) 주변에 약간의 발열 흔적 존재.
• 전해 콘덴서(특히 대용량 4개) 상단에 미세한 팽창 징후 있음.
• 일부 핀 커넥터 주변(특히 녹색 단자대) 납땜부 크랙 발생 가능성 있음.









⁕ 점검 내역

• DC-DC 컨버터 (청색 모듈)  :  출력 불안정, 기동 전압 흔들림 확인됨.
• 릴레이  : 접점 불량으로 인한 출력 구동 불량
• 전해 콘덴서  :  ESR 값 상승, 일부 용량 저하 확인됨. 전원 필터링 불량의 주요 원인 가능성 큼.
• 저항 및 트리머 (파란색 가변저항)  :  일부 출력 조정 불량 의심.
• 장시간 사용으로 인한 전해 콘덴서 노화 → 전원 안정성 저하
• 커넥터 및 납땜 크랙으로 인한 간헐적 접촉 불량









⁕ 수리 내역

• 대용량 전해 콘덴서 4EA 교체
• 릴레이 2EA 교체
• DC-DC 컨버터 모듈 테스트 후 필요 시 교체 진행
• 주요 커넥터 및 트랜스 주변 납땜 리플로우 실시
• 가변저항(트리머) 접점 세척 및 교정









⁕ 수리 결과

• 전원 인가 시 정상 기동 확인
• 출력 전압 및 동작 파형 안정화 완료
• 장시간 테스트(온도 상승 포함) 결과 정상 유지됨









⁕ 보증 기간

• 3개월



















---
