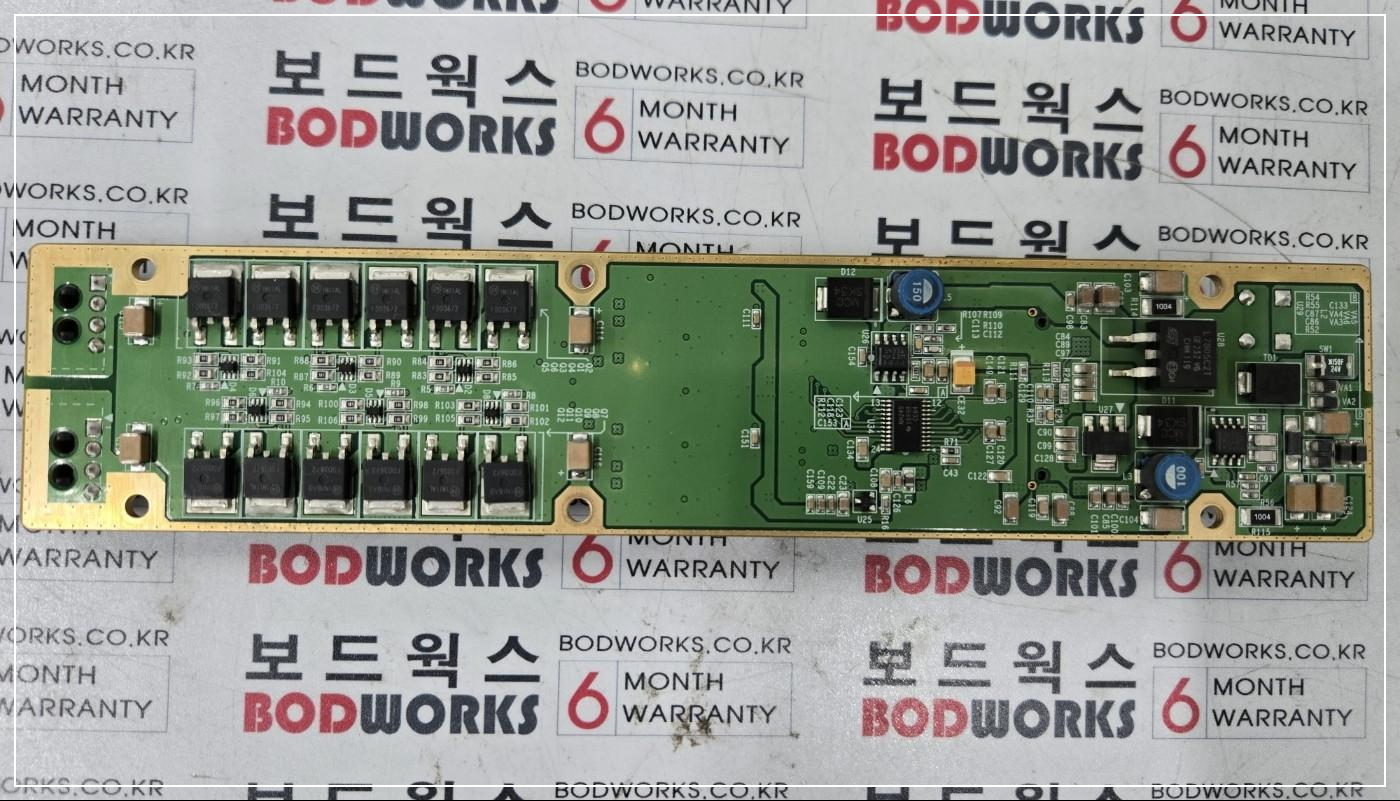

POWER MOTION CONTROL BOARD - THPB V2.0

작 성 일	2025.    11.      24.
제 조 사	HANWHA
모 델 명	BOARD - THPB V2.0
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------



















⁕ 입고 시 상태

• 전해콘덴서 일부에서 팽창(미세 변형) 징후 확인.
• 기판 접속부에 먼지·산화물 약간 존재.
• 고정 볼트 주변에 미세한 온도 변색 자국 확인 → 과전류 또는 장시간 고부하 가능성.









⁕ 점검 내역

• 전원 입력 시 정상적인 소비전류가 나타나지 않음.
• 동작 LED 미점등.
• Motion Control Output 신호가 전혀 발생하지 않는 상태.
• 회로 구간별 체크 결과, 1차 전원 레귤레이션 불가 확인.









⁕ 수리 내역

① 전원부 수리

• 불량 및 ESR 증가 콘덴서 총 8EA 교체
• 레귤레이터 IC 1EA 재납땜 및 전원 스위칭 소자 1EA 교체
• 전원 라인 재정비 및 쇼트 여부 재확인

② 출력 드라이버 회로 수리

• 드라이버 IC 1EA 불량 → 신규 교체
• 주변 회로 재납땜 및 라인 안정화 작업 수행

③ I/O 인터페이스 수리

• 커넥터 핀 산화 제거 및 접점 복원
• 보호 다이오드 1EA 교체
• 신호 라인 테스트 및 노이즈 필터 구간 점검









⁕ 수리 결과

• 전원 5V·12V 라인 정상 복구
• Motion Output 신호 정상 출력
• 장시간 부하 테스트(2시간) 통과
• 반복 구동 테스트 이상 없음
• 전체 기능 정상 확인











⁕ 보증 기간

ㆍ3개월





















---
