TLU-DDP021-BS

작 성 일	2025.    12.      15.
제 조 사
모 델 명	TLU-DDP021-BS
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

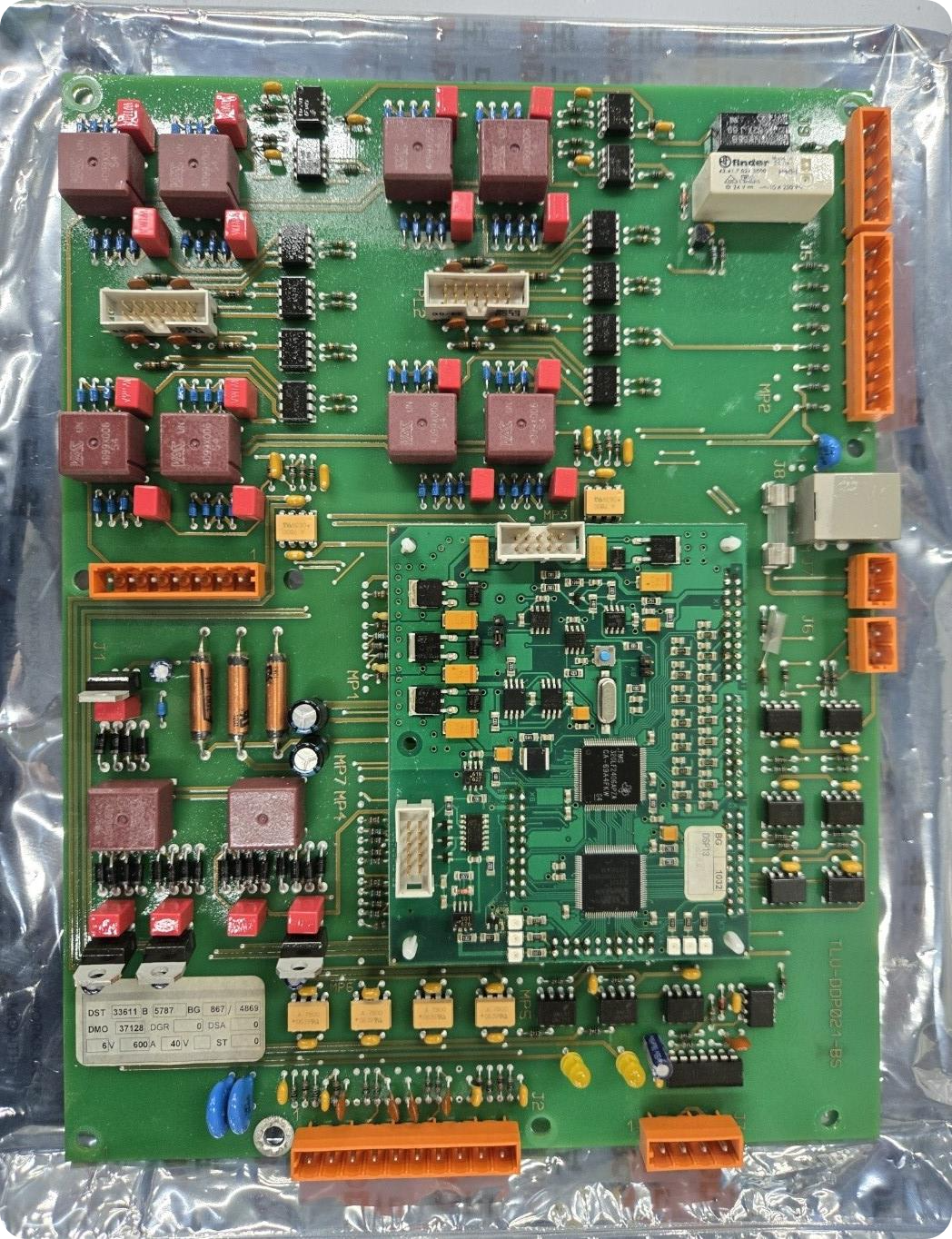

⁕ 입고 시 상태

• 전원 인가 시 보드 동작 불가
• 외부 제어 신호 입력 시 출력 응답 없음
• 일부 커넥터 채널에서 신호 미출력 현상









⁕ 점검 내역

1. 외관 검사
   • PCB 패턴 단선 없음
   • 일부 전해콘덴서 노후화 흔적 확인
   • 커넥터 접점 산화 및 오염 확인
2. 전원부 점검
   • 입력 전압 정상
   • 내부 레귤레이터 출력 불안정 확인
   • 전원 필터용 콘덴서 ESR 증가 확인
3. 신호 처리부 점검
   • 포토커플러 일부 채널 응답 불량
   • OP AMP 출력 파형 이상 확인
   • 디지털 IC 주변 클럭 신호 정상
4. 통신 / 제어부 점검
   • MCU 동작 확인
   • 일부 인터페이스 라인 신호 감쇠 발생







⁕ 수리 내역

• 전원부 전해콘덴서 불량품 교체
• 포토커플러 불량 채널 전량 교체
• OP AMP 및 신호 처리용 IC 선별 교체
• 커넥터 접점 세척 및 재납땜 작업
• 전체 납땜부 리워크 및 패턴 보강









⁕ 수리 결과

• 전원 출력 안정화 확인
• 모든 입력/출력 채널 정상 동작
• 제어 신호 및 응답 속도 정상
• 장비 연동 테스트 결과 정상 동작 확인









⁕ 보증 기간

ㆍ3개월





















---
