TOSHIBA ARND-3119 A4

작 성 일	2025.    11.      17.
제 조 사	TOSHIBA
모 델 명	ARND-3119 A4
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

















⁕ 입고 시 상태

• 전원 인가 후 LED 및 신호 출력이 정상적으로 올라오지 않음
• 제어보드에서 드라이브 출력 계통 신호 불량
• 고주파 소음 및 발열 발생 이력
• 메인전원부 일부에서 탄내 및 성능저하 증상
• 설비 연결 시 구동 MOTOR 불능









⁕ 점검 내역

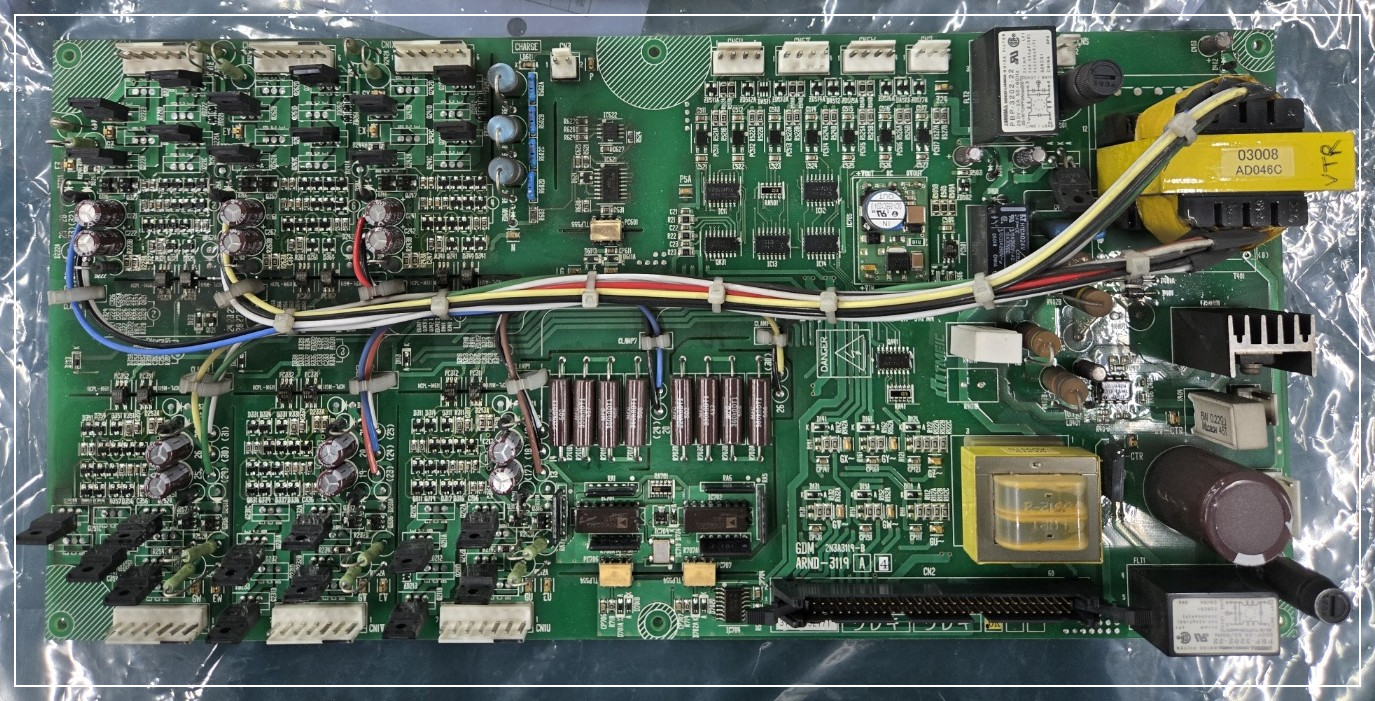

• 전원부 대용량 전해커패시터(우측 하단) 일부 팽창 경미
• 1차 스위칭 트랜스(노란색 VTR/CTR 표기) 주변에 열화 흔적
• 릴레이 및 방열판 부 주변 플럭스 잔여·오염 존재
• 일부 저항/IC 리드부 산화 및 냉땜 미세 발생
• 다수 콘덴서 군(보드 중앙부 수평 배열)의 ESR 증가 추정
• 포토커플러 일부 반응 지연
• 게이트 신호 일부 불규칙
• 로직 IC 일부 온도 상승
• 커넥터(CN1/CN2) 핀 접촉 저하









⁕ 수리 내역

● 전원부 정비

• 대용량 전해 커패시터 전량 교체
• SMPS 1차·2차 라인 재정비
• 레귤레이터 및 다이오드 재납땜(리워크)

● 드라이브 및 신호부 수리

• 포토커플러 4EA 교체
• 게이트 드라이버 IC 재납땜 및 신호 라인 재구성
• 손상 의심 저항·세라믹 캐패시터 교체

● 전체 PCB 리워크

• 냉땜 발생 구간 전체 리플로우
• 보드 세척 및 플럭스 제거
• 커넥터 핀 클리닝 및 접촉력 보강









⁕ 수리 결과

테스트  항목	결   과
전원 인가 후 구동상태	정상 부팅
출력 게이트 신호	정상 파형 확보
부하 테스트(모터 연결)	정상 구동
장시간 RUN Test (2시간)	이상 없음
발열/노이즈	정상 범위
신호 통신	정상









⁕ 보증 기간

ㆍ3개월





















---
