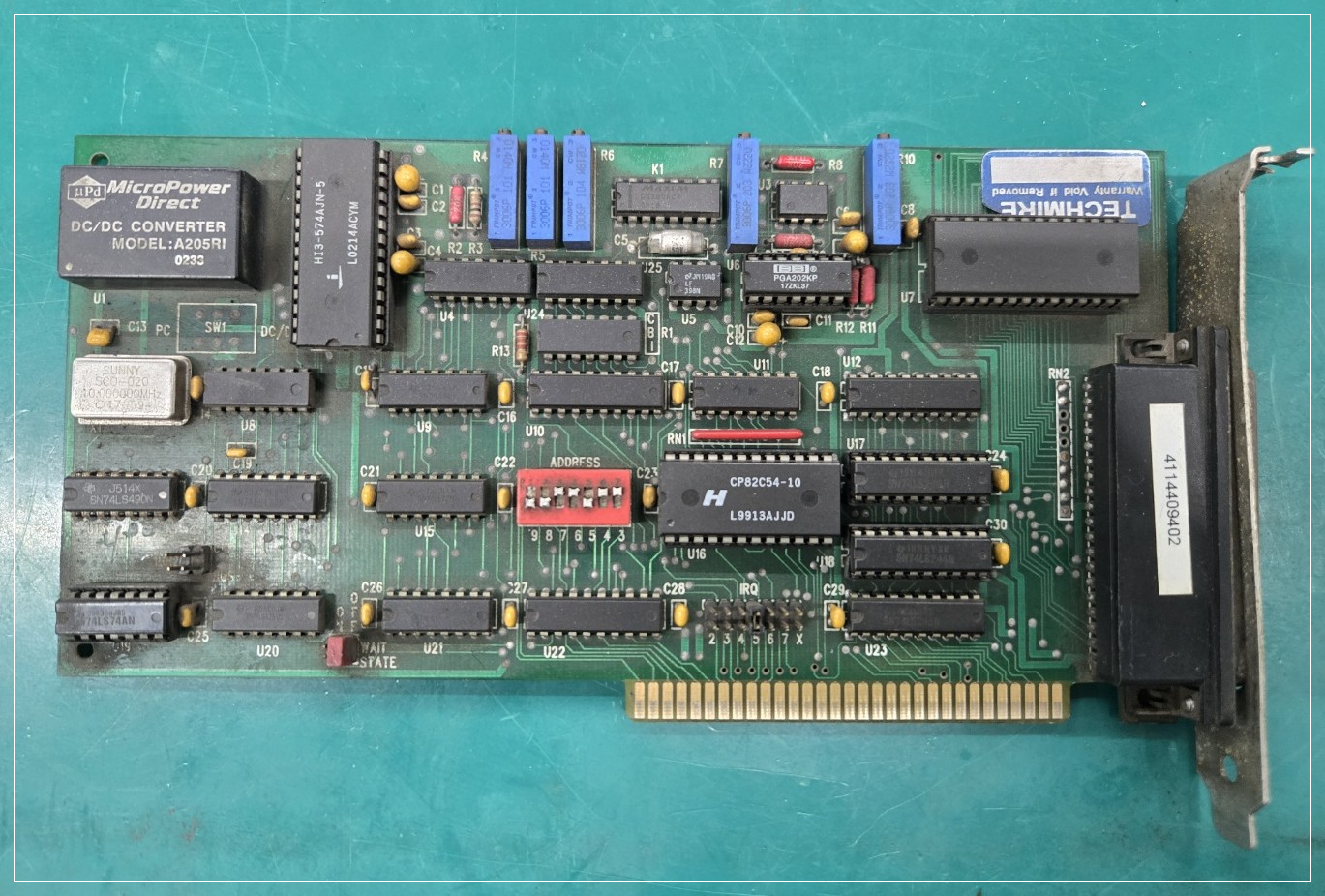

TECHMIRE - AD CARD <UC-A 94V-0 REV.4>

작 성 일	2025.    12.      16.
제 조 사	TECHMIRE
모 델 명	UC-A 94V-0 REV.4
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------











⁕ 입고 시 상태

• 시스템 장착 시 카드 인식 불가
• AD 변환 데이터 미출력
• 시스템 부팅 중 I/O 에러 발생
• 장시간 사용 후 간헐적 동작 불량









⁕ 점검 내역

1. 외관 점검
   • PCB 오염 및 노후화 흔적 확인
   • 일부 IC 주변 납땜 열화 확인
   • Edge Connector 접점 산화 관찰
2. 전원부 점검
   • DC/DC Converter 출력 전압 불안정
   • 레귤레이터 출력 리플 발생 확인
3. 신호 및 제어부 점검
   • 메인 IC (타이머 IC) 동작 불안정
   • 주변 로직 IC 일부 신호 지연 확인
   • 주소 설정용 DIP 스위치 접촉 불량 확인
4. 통신 및 인터페이스 점검
   • 버스 신호 일부 라인에서 비정상 파형 검출
   • 커넥터 핀 접촉 저항 증가









⁕ 수리 내역

• 노후 및 불량 전해/세라믹 콘덴서 교체
• DC/DC Converter 출력부 필터 회로 보강
• 메인 IC 주변 납땜 재작업 및 신호 라인 보정
• DIP 스위치 세척 및 접점 복원
• Edge Connector 접점 클리닝 및 보호 코팅
• 전반적인 PCB 세척 및 리플로우 보정 작업 수행









⁕ 수리 결과

• 카드 정상 인식 확인
• AD 변환 데이터 정상 출력
• 장시간 연속 구동 테스트 통과
• 시스템 에러 및 통신 이상 미발생









⁕ 보증 기간

ㆍ3개월





















---
