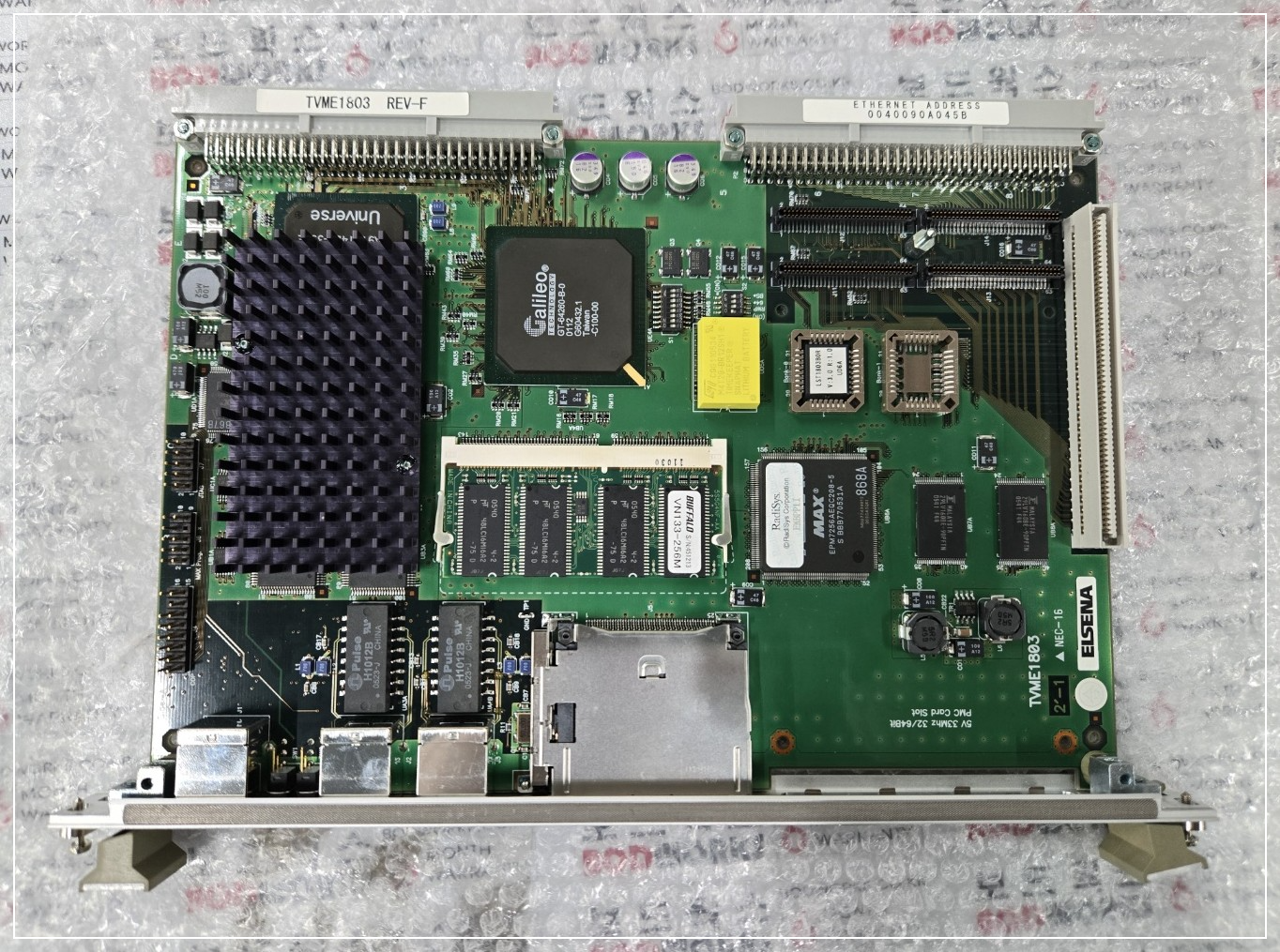

ELSENA VME CPR Board - TVME1803

작 성 일	2025.    12.      23.
제 조 사	ELSENA
모 델 명	VME CPR Board - TVME1803
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------













⁕ 입고 시 상태

• 전원 인가 시 부팅 불가
• VME 시스템에서 보드 인식 안 됨
• Ethernet 통신 불가









⁕ 점검 내역

1. 외관 점검
   • PCB 및 커넥터 손상 없음
   • VME 커넥터 접점 노화 흔적 확인
2. 전원 회로 점검
   • +5V / +3.3V 라인에서 전압 불안정
   • 전원 레귤레이터 출력 리플 과다 검출
   • 전해 콘덴서 일부 용량 저하 확인
3. CPU 및 주요 IC 점검
   • Galileo GT-64260 CPU 정상 동작 확인
   • SDRAM 모듈 접촉 불량 발생
   • Flash Memory 일부 데이터 오류 확인
4. 통신부 점검
   • Ethernet PHY 전원 이상
   • RJ-45 포트 주변 소자 열화 확인









⁕ 수리 내역

• 전원부 전해 콘덴서 교체
• 불량 전원 레귤레이터 동일 규격 교체
• SDRAM 소켓 재장착 및 접점 클리닝
• Flash Memory 재프로그램
• Ethernet 회로 주변 열화 소자 교체
• VME 커넥터 접점 세척 및 보강 작업









⁕ 수리 결과

• 전원 인가 후 정상 부팅 확인
• VME 시스템에서 보드 정상 인식
• Ethernet 통신 정상 (Link / Ping Test OK
• 시스템 연동 및 통신 기능 정상









⁕ 보증 기간

ㆍ3개월





















---
