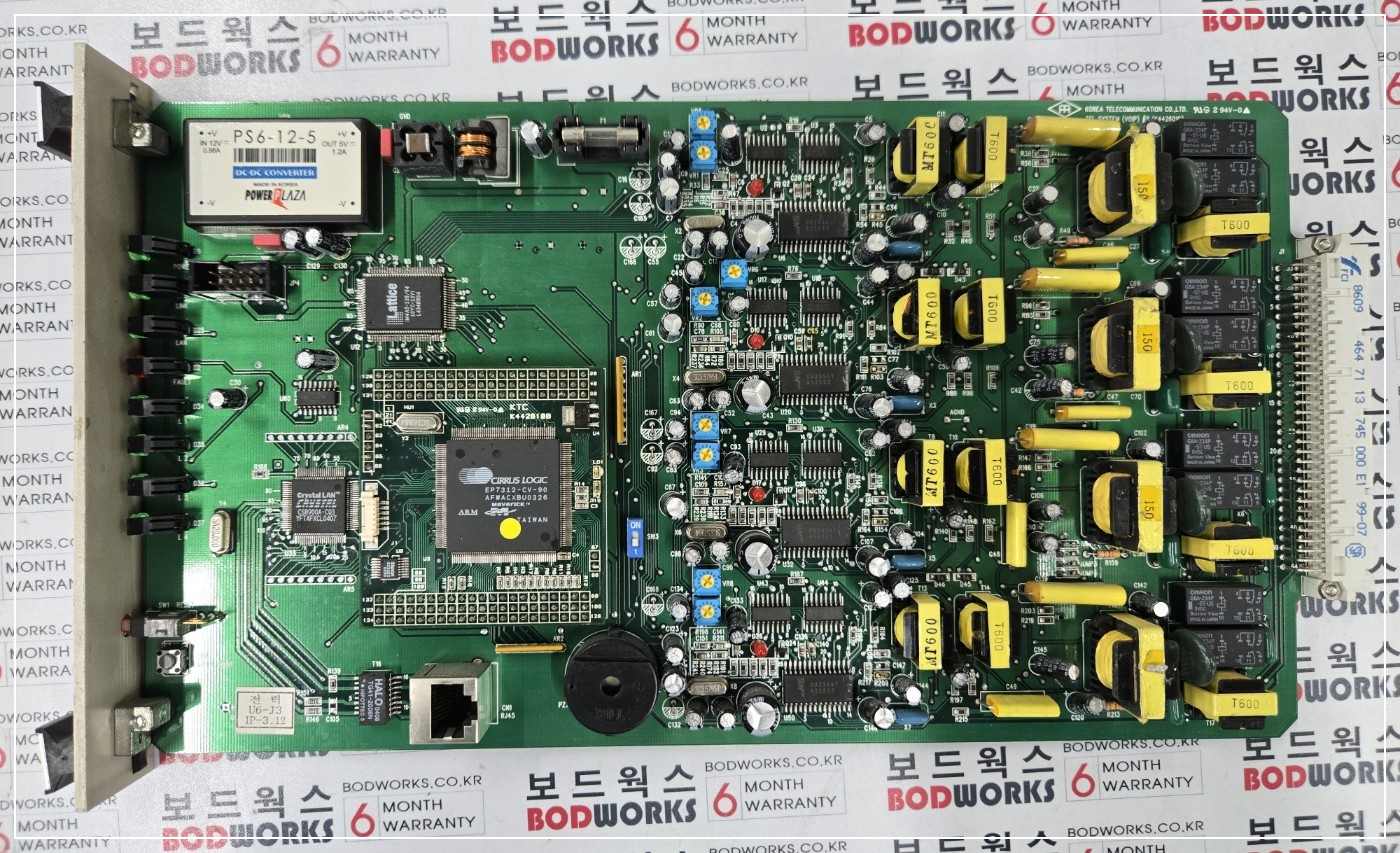

사령전화 PCB

작 성 일	2025.    12.      26.
제 조 사
모 델 명	사령전화 PCB
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------













⁕ 입고 시 상태

• 전원 인가 시 장비 무반응
• 사령전화 송·수신 불가
• 릴레이 출력 동작 불량
• 간헐적 전원 리셋 및 통신 오류 발생









⁕ 점검 내역

1. 전원부 점검
   • DC-DC 컨버터 출력 전압 불안정 확인
   • 일부 전해콘덴서 ESR 상승 및 용량 저하
   • 전원 리플 과다 발생
2. 통신 / 제어부 점검
   • MCU 주변 클럭 및 리셋 회로 이상
   • 통신 IC 전원 라인 노이즈 유입 확인
   • 일부 신호라인 납땜 열화 발견
3. 출력부 점검
   • 릴레이 구동 회로 트랜지스터 동작 불량
   • 릴레이 접점 열화 및 응답 지연









⁕ 수리 내역

• 불량 전해콘덴서 전량 교체
• DC-DC 컨버터 출력 안정화 조치
• 통신 및 제어부 전원 라인 재정비
• 열화된 납땜부 재납땜 작업
• 릴레이 구동용 트랜지스터 교체
• 주요 커넥터 접점 세척 및 접촉 개선









⁕ 수리 결과

• 전원 인가 시 정상 부팅 확인
• 사령전화 송·수신 기능 정상 동작
• 릴레이 출력 응답 정상
• 장시간 연속 동작 테스트 이상 없음
• 통신 오류 및 리셋 현상 미발생









⁕ 보증 기간

ㆍ3개월





















---
