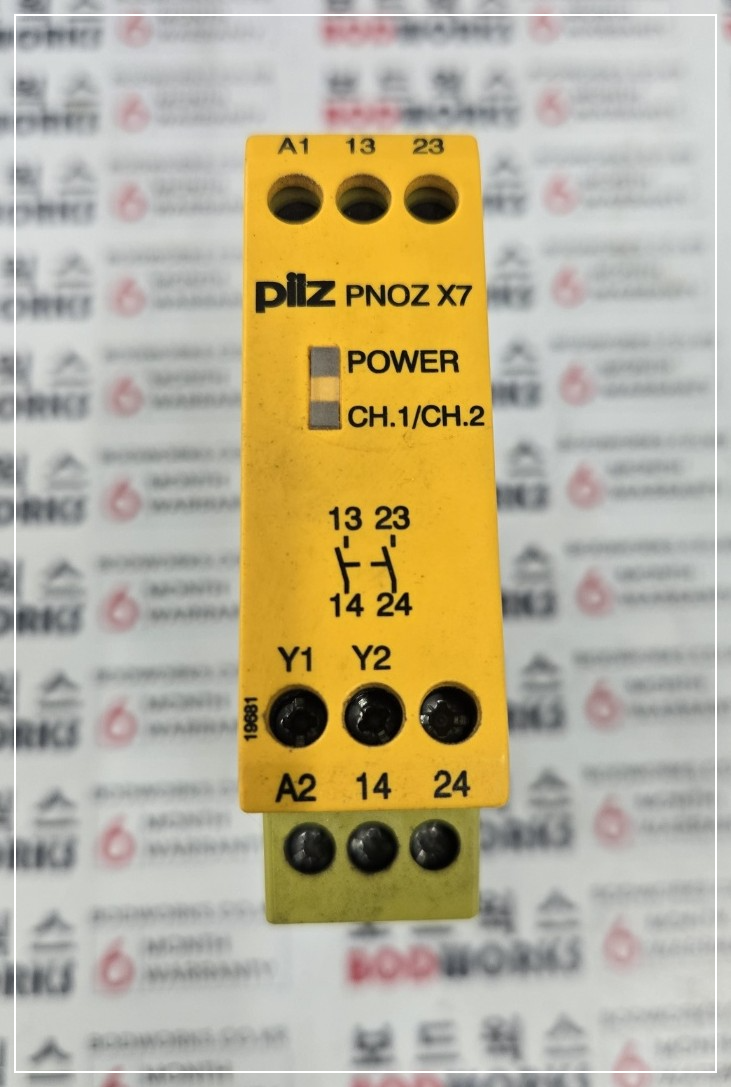

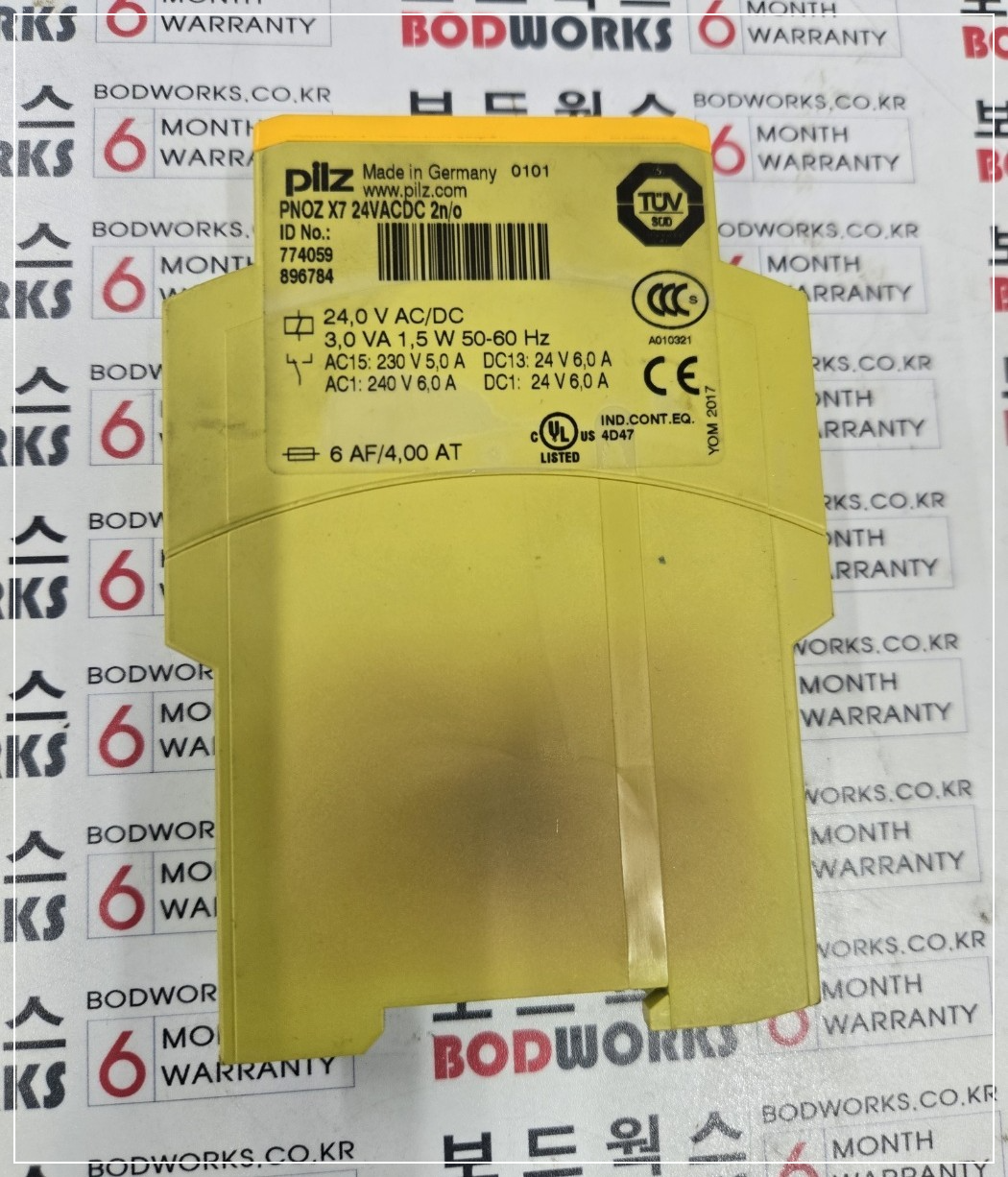

pilz - PNOZ X7 24VACDC 2n/o

작 성 일	2025.    10.      14.
제 조 사	pilz
모 델 명	PNOZ X7 24VACDC 2n/o
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------

















⁕ 입고 시 상태

• 전원 입력 후 POWER LED 미점등
• CH1/CH2 릴레이 동작 불능
• 내부 릴레이 구동음 없음









⁕ 점검 내역

• 전원 입력 회로 점검
  • 24V 입력 정상 유입 확인.
  • 정류 및 안정화 회로 일부 저항 손상 확인.
• 제어부 점검
  • 포토커플러 회로 일부 출력 불안정.
  • 릴레이 드라이브 트랜지스터(출력 제어부) 불량 확인.
• 출력 릴레이 점검
  • 릴레이 접점 정상, 코일 전압 미인가 상태 확인됨.









⁕ 수리 내역

• 손상된 트랜지스터 및 저항 교체
• 포토커플러 IC 교체
• 전원 입력부 커패시터 열화 부품 교체
• 릴레이 제어 신호 회로 재납땜 및 점검









⁕ 수리 결과

• 24V AC/DC 전원 인가 시 POWER LED 점등 정상
• CH1/CH2 릴레이 구동 정상 동작 확인
• 부하(24V/1A) 연결 후 출력 접점 동작 양호









⁕ 보증 기간

• 3개월



















---
