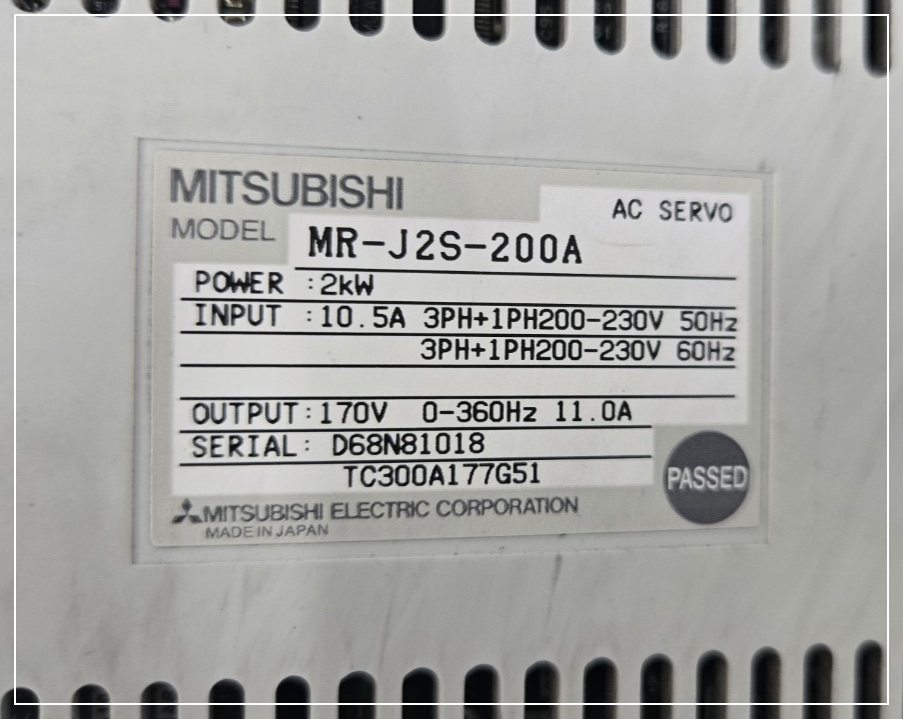

MITSUBISHI MR-J2S-200A

작 성 일	2025.    11.      12.
제 조 사	MITSUBISHI
모 델 명	MR-J2S-200A
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------













⁕ 입고 시 상태

• 전원 인가 시 AL.12 (Over Current) 에러 발생
• 내부 팬 작동 불량 및 발열 과다
• 서보 모터 연결 시 출력단 쇼트 현상 확인
• 외관상 탄화 흔적 없음, 내부 PCB 부분변색 발생









⁕ 점검 내역

점검  항목	상 태	비   고
입력 전원 (AC200~230V)	정상	전원 안정적 공급
DC Link 회로	불량	대용량 전해콘덴서 ESR 상승
IGBT 파워모듈	불량	U상 단락 쇼트 확인
게이트 드라이브 회로	불량	손상된 IC 2EA 확인
냉각 팬	불량	구동 불능, 교체 필요
제어보드 통신 회로	정상	RS-422 통신 응답 정상









⁕ 수리 내역

• IGBT 파워모듈 및 게이트 드라이브 IC 교체
• DC Link 전해콘덴서 2EA 교체
• 냉각 팬 교체 및 내부 청소
• 서보 제어보드 리플로우 및 신호 재정렬
• 절연/내압 시험 및 부하 테스트 실시









⁕ 수리 결과

시험  항목	결 과	비   고
전원 인가 시 알람 상태	정상	초기화 완료, 알람 없음
서보 온/오프 동작	정상	출력 안정
부하 테스트 (정/역 2000rpm)	정상	과전류 미발생
통신 기능	정상	파라미터 설정 및 응답 OK
장시간 연속 운전 (2hr)	정상	발열 및 재부팅 없음











⁕ 보증 기간

ㆍ3개월





















---
