Parker SSD - DRIVE 590C

작 성 일	2025.    11.      24.
제 조 사	Parker SSD
모 델 명	DRIVE 590C
고장증상	작동 불량
수리내역	설명 참조





산업용 전자장비 유지 보수 전문 서비스 [보드웍스 ::BODWORKS]

※문의 010-4804-3258, 010-3812-5592

------------------------------------------------------------------------------------------------------------------------------------------------------------



※ 국산화 가능 유무

- 기존업체가 사라져서 더이상 A/S가 이뤄질수 없고, 단종되어 생산이 중단 됐을경우 작업가능합니다.

마지막으로 기존업체에서 부분 판매를 하지않고  일부 제작하여 사용하는 조건으로 승인했을 경우에만 가능합니다.

- 군용 방산 제품 입찰 받고 진행했을 경우 가능



------------------------------------------------------------------------------------------------------------------------------------------------------------















⁕ 입고 시 상태

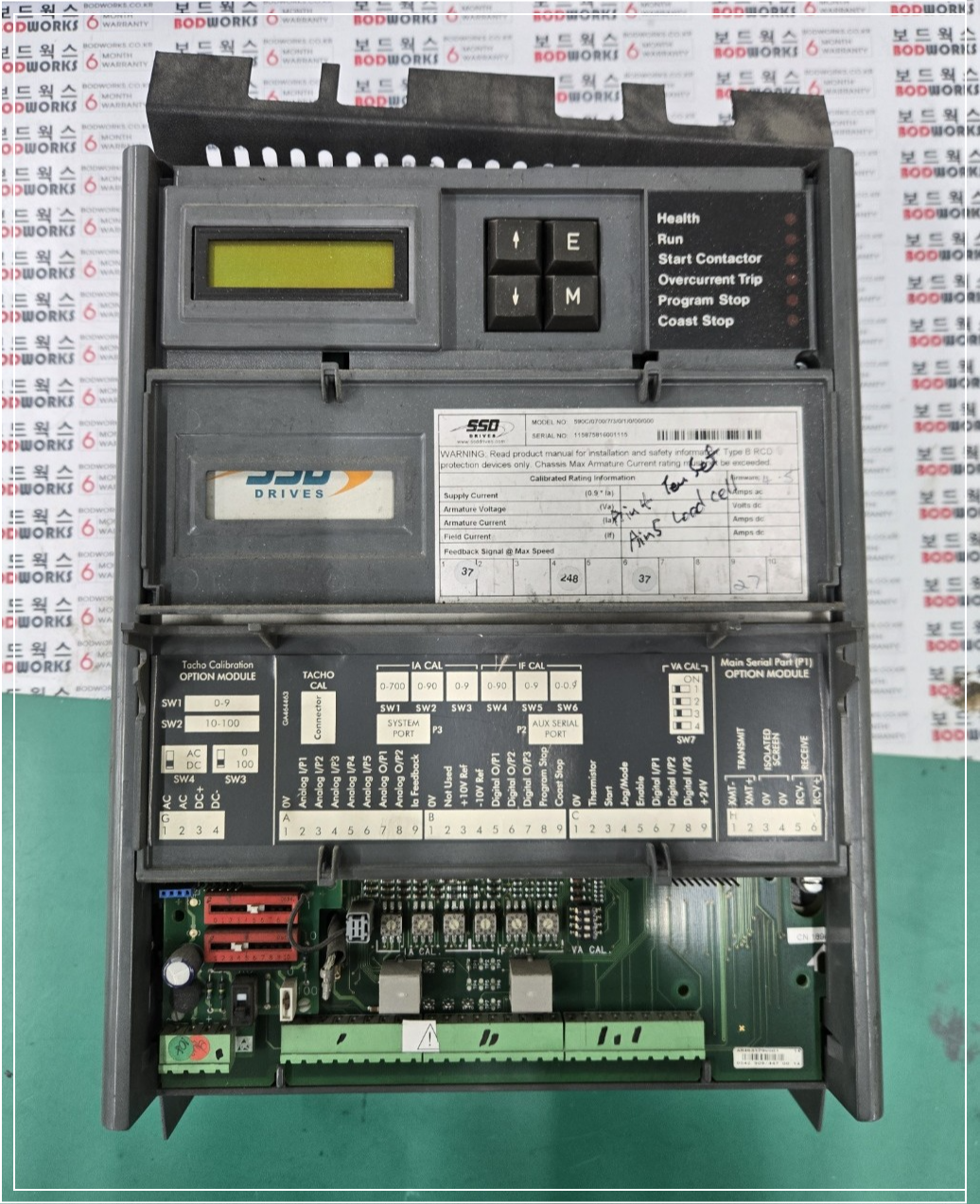

• 전면 패널, LCD 및 버튼 정상.
• 내부 PCB 오염 및 먼지 조금 존재.
• 하부 전원부·드라이버부에서 열변색 흔적 약간 확인.
• 단자부 접점 일부 산화 확인.









⁕ 점검 내역

① 전원부(LOW VOLTAGE SUPPLY)

• 5V / 12V 보조전원 변동(불안정한 리플 확인).
• 전원 인가 시 RUN 불점등, Health 불량.
• 스위칭 레귤레이터 주변 캐패시터 2EA 고주파 ESR 상승.
• AC/DC 입력 보호단에 설치된 서미스터 1EA 열화 확인.

② 제어 보드(Control PCB)

• IA CAL / VA CAL 회로의 Op-Amp 1EA 오동작.
• 보드 일부 영역에서 미세한 크랙(반도체 주변 땜 불량) 발견.
• 포텐셔미터(POT) 1EA 접촉 저항 불안정.

③ 출력 드라이브 구간

• 드라이브 소자(IGBT 혹은 DC드라이브용 TR) 단락 없음.
• 단자 내부 접점 산화로 전류 감지 신호 오류 발생 가능성.

④ 통신 및 옵션 모듈 영역(좌측 상단)

• SW 디핑 스위치 정상 작동.
• 직렬 포트 신호는 정상적이나 초기화 과정에서 교류성 신호 찌그러짐 발생 → 전원부 문제 영향.









⁕ 수리 내역

① 전원부 수리

• 고주파 ESR 증가 콘덴서 총 3EA 교체
• 스위칭 레귤레이터 IC 재납땜
• 서미스터 1EA 교체
• 전원 라인 전체 재정비

② 제어보드(컨트롤 PCB) 수리

• IA/VA CAL 관련 Op-Amp 1EA 교체
• 주변 회로 재납땜 및 미세 크랙 수리
• 포텐셔미터 청소 및 접점 보완
• 센서 라인 저항값 재보정

③ I/O 및 단자부 수리

• 단자대 접점 산화 제거 및 전원/센서 라인 재정비
• 전류 검출 회로 점검 후 정상 확인
• 하우징 내부 정밀 청소









⁕ 수리 결과

• 전원 5V/12V 출력 정상 회복, 리플 정상 범위
• Health LED 정상 점등
• Start Contactor 정상 출력
• 모터 구동 테스트(무부하/부하) 통과
• Overcurrent Trip 미발생
• 2시간 연속 구동 테스트(45~55℃ 챔버) 이상 없음









⁕ 보증 기간

ㆍ3개월





















---
